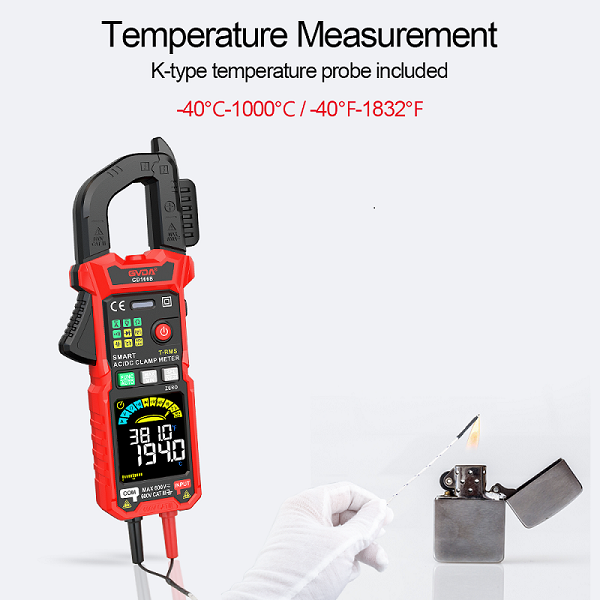

Erläuterung der Anwendungen und Funktionen von Stromzangen
Wenn Sie Strom mit einem normalen Amperemeter messen, müssen Sie normalerweise den Stromkreis unterbrechen und die Maschine anhalten, bevor Sie das Amperemeter zur Messung anschließen, was sehr mühsam ist. Manchmal ist dies bei normal laufenden Motoren nicht möglich. An diesem Punkt ist die Verwendung eines Zangenamperemeters viel praktischer, da es den Strom messen kann, ohne den Stromkreis zu unterbrechen. Das Funktionsprinzip eines Zangenamperemeters ist wie folgt:
Der durch den Eisenkern verlaufende getestete Stromkreisdraht wird zur Primärspule des Stromtransformators, und durch den Strom wird in der Sekundärspule Strom induziert. Damit hat das an die Sekundärspule angeschlossene Amperemeter eine Anzeige – zur Messung des Stroms des getesteten Stromkreises. Das Zangenmessgerät kann durch Umschalten des Gangs des Schalters auf verschiedene Bereiche umgestellt werden. Beim Umschalten darf jedoch kein Strom verwendet werden. Die Genauigkeit von Zangenmessgeräten ist im Allgemeinen nicht hoch und liegt normalerweise zwischen 2,5 und 5 Stufen. Zur einfacheren Verwendung gibt es auch Umschalter mit unterschiedlichen Bereichen im Messgerät zum Messen unterschiedlicher Strom- und Spannungsstufen
Wenn man prüft, ob der Dreiphasenstrom (weniger als 5 Ampere) eines kleinen Dreiphasenmotors ausgeglichen ist, beträgt die Mindestmesshöhe bei Messung mit einem Zangenamperemeter 1-10 Ampere, und manche Messgeräte haben eine erste Zelle von 2 Ampere. Es ist noch unmöglicher, unter 2 Ampere oder einige Zehntel Ampere zu messen. Außerdem weisen Amperemeter im niedrigen Bereich häufig erhebliche Fehler auf, sodass das Ablesen erschwert wird, wenn der Zeiger abweicht. Um den Stromwert genau zu messen, kann der Lastisolationsdraht 1 bis N Windungen um den Eisenkern der Amperemeterzange gewickelt werden. Anwendung des Prinzips von Stromtransformatoren zur Verstärkung des Magnetfelds, um größere Stromwerte abzulesen. Auf diese Weise wird der Messwert vergrößert, aber der wahre Stromwert muss vom vergrößerten Teil abgezogen werden. Beim Hinzufügen einer Windung muss der Messwert durch 2 geteilt werden, beim Wickeln von zwei Windungen durch 3. Die Regel lautet, dass die Anzahl der Umdrehungen N beträgt, der Strom um das N+1-fache erhöht wird und der Stromwert dem Zählerstand/(N+1) entspricht. Um außerdem den Einfluss von Restmagnetismus im Eisenkern des Amperemeters zu eliminieren, sollte, wenn ein großer Strom gemessen wird und sofort ein kleiner Strom gemessen wird, der Eisenkern des Amperemeters mehrmals geöffnet und geschlossen werden, um Restmagnetismus im Eisenkern zu eliminieren.
