So prüfen Sie Zangenamperemeter auf Leckagen

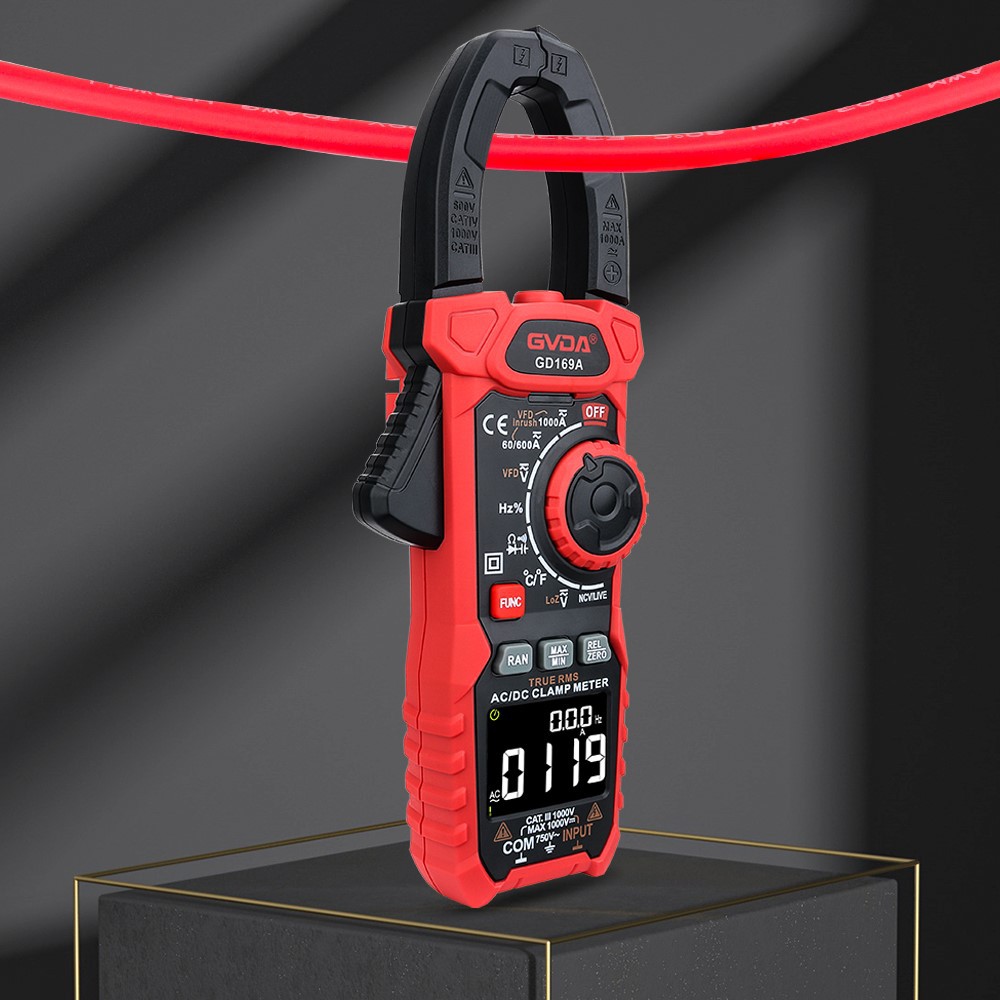

Der durch den Eisenkern verlaufende getestete Stromkreisdraht wird zur Primärspule des Stromtransformators, und durch den Strom wird in der Sekundärspule Strom induziert. Damit hat das an die Sekundärspule angeschlossene Amperemeter eine Anzeige – es misst den Strom des getesteten Stromkreises. Das Zangenmessgerät kann durch Umschalten des Gangs des Schalters auf verschiedene Bereiche umgestellt werden. Beim Umschalten darf jedoch kein Strom verwendet werden. Die Genauigkeit von Zangenmessgeräten ist im Allgemeinen nicht hoch und liegt normalerweise zwischen 2,5 und 5 Stufen. Zur einfacheren Verwendung gibt es auch Umschalter mit unterschiedlichen Bereichen im Messgerät zum Messen unterschiedlicher Strom- und Spannungsstufen.
Wenn Sie ein Zangenamperemeter zur Strommessung verwenden, achten Sie darauf, einen zu prüfenden Draht (Kabel) einzuklemmen. Wenn zwei parallele Leitungen eingefügt werden, kann der Strom nicht erkannt werden. Darüber hinaus ist der Erkennungsfehler gering, wenn Sie zur Erkennung die Mitte (Eisenkern) des Zangenamperemeters verwenden. Wenn Sie den Stromverbrauch von Haushaltsgeräten überprüfen, ist die Verwendung eines Stromkreistrenners praktischer. Einige Stromkreistrenner können den Erkennungsstrom um das Zehnfache verstärken, sodass Ströme unter 1 A vor der Erkennung verstärkt werden können. Wenn Sie ein DC-Zangenamperemeter zur Erkennung von Gleichstrom (DCA) verwenden und die Stromrichtung entgegengesetzt ist, wird eine negative Zahl angezeigt. Mit dieser Funktion können Sie erkennen, ob sich die Autobatterie im Lade- oder Entladezustand befindet.
Trennen Sie am Verteilungstransformator den Neutralleiter auf der Ausgangsseite des Wechselstromschützes, der die Niederspannungsleitung steuert, und installieren Sie dann den entfernten Sicherungskern an einer der Phasen. Messen Sie die Phase mit einem Zangenamperemeter. Der gemessene Strom ist der Leckstrom dieser Phase. Messen Sie den Leckstrom der verbleibenden Leckphasen nacheinander mit derselben Methode. Um das Auftreten von Hochstromschäden am Instrument aufgrund einer Phasenerdung auf der Leitung zu verhindern (z. B. wenn jemand mit der Methode „Eine Leitung, eine Stelle“ Strom stiehlt), platzieren Sie das Zangenamperemeter während des Tests zunächst in der Hochstromposition. Wenn der Erkennungswert sehr klein ist, schalten Sie das Zangenamperemeter zur Erkennung auf Milliampere um.
Nach der Ermittlung der Phasenleitung mit Leckage ist die Methode zur Ermittlung der Leckagestelle wie folgt: Setzen Sie am Verteilungstransformator einen Sicherungskern in die zu prüfende Phasenleitung ein, trennen Sie die Neutralleitung und die Sicherungen der beiden anderen Phasen und verwenden Sie ein Zangenamperemeter, um die stromführende Phasenleitung zu erkennen und die Leckagestelle zu ermitteln. Um die Effizienz zu verbessern, kann der Mast in der Mitte der Leitung montiert werden. Die Leckagestelle kann durch Erkennung ermittelt werden, ob sie sich in der vorderen oder hinteren Hälfte der Leitung befindet, und dann im vermuteten Leckageabschnitt der Leitung erkannt werden. Schränken Sie auf ähnliche Weise den Erkennungsbereich ein. Schließlich werden die Säulenisolatoren der Phasenleitung innerhalb des ermittelten kleineren Bereichs getestet und die mit der Phasenleitung innerhalb dieses Bereichs verbundenen Phasenleitungen der Haushaltsleitung des Benutzers getestet (was am Boden oder gleichzeitig mit der Isolationsprüfung erfolgen kann), um die spezifische Leckagestelle zu ermitteln.
Bei der Niederspannungsstromübertragung können Zangenamperemeter auch verwendet werden, um Niederspannungs-Benutzeranschlussleitungen innerhalb des vermuteten Bereichs zu erkennen. Beim Testen sollten die Phasen- und Neutralleiter von einphasigen Benutzern gleichzeitig in die Klemme des Zangenamperemeters gelegt werden, und die dreiphasigen und Neutralleiter von dreiphasigen Benutzern sollten ebenfalls gleichzeitig in die Klemme gelegt werden. Wenn kein Leckfehler vorliegt, ist die Zeigersumme des magnetischen Flusses des Laststroms Null, und die Anzeige des Zangenamperemeters ist ebenfalls Null; wenn ein Leckstrom vorliegt, kann das Zangenamperemeter den Leckstrom erkennen.
Die Methode zum Prüfen auf Leckagen in der internen Verkabelung und Ausrüstung des Benutzers besteht darin, mit einem Zangenamperemeter den Leckstrom an der Stromzuleitung des Benutzers zu messen und gleichzeitig die elektrischen Geräte und Beleuchtungskörper des Benutzers einzeln ein- und auszuschalten. Durch Beobachten der vom Zangenamperemeter erkannten Änderungen des Leckstroms können die undichten Geräte und Beleuchtungskörper gefunden werden. Wenn alle Geräte und Beleuchtungskörper in gutem Zustand sind oder wenn die undichten Geräte entfernt wurden, das Zangenamperemeter jedoch anzeigt, dass der Benutzer immer noch Leckstrom hat, ist es möglich, dass der Niederspannungskreis des Benutzers ein Leck hat. Dies sollte je nach Situation behandelt werden. Bei Leckagefehlern in vergrabenen Rohrleitungen können nur Methoden zum Ersetzen oder Neuverdrahten von Kabeln angewendet werden.
