Was ist der Unterschied zwischen dem Prinzip der Widerstandsmessung mit einem Shaker und der Widerstandsmessung mit einem Multimeter?
Megger, auch Megaohmmeter genannt, wird hauptsächlich zur Messung des Isolationswiderstands elektrischer Geräte verwendet. Es besteht aus einer Generatorspannungsverdoppler-Gleichrichterschaltung, einem Messgerät und anderen Komponenten. Wenn der Megger wackelt, wird eine Gleichspannung erzeugt. Wenn an das Isoliermaterial eine bestimmte Spannung angelegt wird, fließt ein extrem schwacher Strom durch das Isoliermaterial. Dieser Strom besteht aus drei Teilen, nämlich kapazitivem Strom, Senkenstrom und Leckstrom. Das Verhältnis der vom Megger erzeugten Gleichspannung zum Leckstrom ist der Isolationswiderstand. Der Test, bei dem mithilfe des Meggers überprüft wird, ob das Isoliermaterial geeignet ist, wird Isolationswiderstandstest genannt. Es kann feststellen, ob das Isoliermaterial feucht, beschädigt oder altert, um so Gerätedefekte zu finden. Die Nennspannung des Meggers beträgt 250, 500, 1000, 2500 V usw. und der Messbereich beträgt 500, 1000, 2000 MΩ usw.
Isolationswiderstandstester werden auch Megaohmmeter, Schüttelmesser und Megameter genannt. Das Isolationswiderstandsmessgerät besteht im Wesentlichen aus drei Teilen. Der DC-Hochspannungsgenerator dient zur Erzeugung einer DC-Hochspannung. ** ist der Messkreis. Der dritte ist die Anzeige.
(1) Gleichstrom-Hochspannungsgenerator
Um den Isolationswiderstand zu messen, muss am Messende eine Hochspannung angelegt werden. Der Hochspannungswert wird in der nationalen Norm für Isolationswiderstandsmessgeräte mit 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V ... angegeben.
Generell gibt es drei Methoden zur Erzeugung von DC-Hochspannung. Die erste Art von Handgenerator. Derzeit verwenden etwa 80 Prozent der in unserem Land hergestellten Megaohmmeter diese Methode (die Quelle des Namens des Shaker-Meters). Eine besteht darin, die Spannung über den Netztransformator zu erhöhen und gleichzurichten, um eine DC-Hochspannung zu erhalten. Die vom allgemeinen Netztyp-Megaohmmeter verwendete Methode. Die dritte besteht darin, eine Transistoroszillation oder eine spezielle Pulsweitenmodulationsschaltung zu verwenden, um eine hohe Gleichspannung zu erzeugen, die im Allgemeinen von Isolationswiderstandsmessgeräten vom Batterie- und Netztyp verwendet wird.
(2) Messkreis
Bei dem oben erwähnten Megaohmmeter (Megohmmeter) sind der Messkreis und der Anzeigeteil in einem vereint. Es wird durch einen Stromverhältnis-Messkopf vervollständigt, der aus zwei Spulen mit einem Winkel von 60 Grad (ungefähr) besteht, von denen eine parallel zu beiden Enden der Spannung liegt und die andere Spule angeschlossen ist in Reihe mit der Messkreismitte. Der Ausschlagwinkel des Zählerzeigers wird durch das Stromverhältnis in den beiden Spulen bestimmt. Unterschiedliche Ablenkwinkel bedeuten unterschiedliche Widerstandswerte. Je kleiner der gemessene Widerstandswert ist, desto größer ist der Spulenstrom im Messkreis und desto größer ist der Zeigerausschlagwinkel. . Eine andere Methode besteht darin, zur Messung und Anzeige ein lineares Amperemeter zu verwenden. Da das Magnetfeld in der Spule im Messkopf des oben verwendeten Stromverhältnismessers ungleichmäßig ist, befindet sich die Stromspule gerade an der Stelle, an der die magnetische Flussdichte am stärksten ist, wenn der Zeiger auf Unendlich steht Der gemessene Widerstand ist groß, der Strom fließt durch die Stromspule. In seltenen Fällen ist der Ablenkwinkel der Spule zu diesem Zeitpunkt größer. Wenn der gemessene Widerstand klein oder 0 ist, ist der durch die Stromspule fließende Strom groß und die Spule wurde an einen Ort abgelenkt, an dem die magnetische Flussdichte klein ist, und der resultierende Ablenkwinkel wird nicht sehr groß sein. Dadurch wird eine nichtlineare Korrektur erreicht. Im Allgemeinen muss die Widerstandswertanzeige des Megaohmmeter-Kopfes mehrere Größenordnungen umfassen. Es funktioniert jedoch nicht, wenn ein linearer Amperemeterkopf direkt an den Messkreis angeschlossen ist. Wenn der Widerstand hoch ist, sind die Schuppen alle zusammengedrängt und nicht mehr zu unterscheiden. Um eine nichtlineare Korrektur zu erreichen, muss der Messschaltung ein nichtlineares Element hinzugefügt werden. Um bei einem kleinen Widerstandswert einen Shunt-Effekt zu erzielen. Bei hohem Widerstand gibt es keinen Shunt, so dass der Widerstandswert mehrere Größenordnungen erreichen kann.
Typ 500)

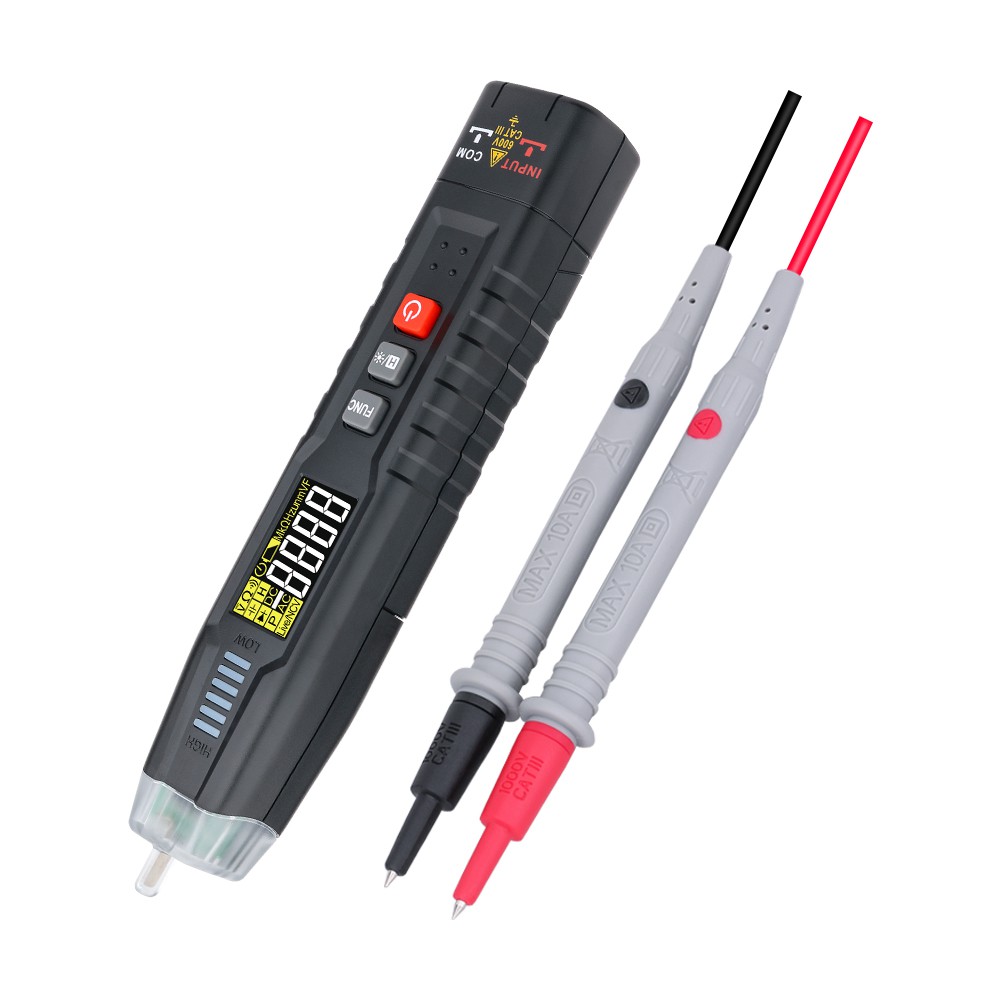

Das Multimeter besteht aus drei Hauptteilen: Messgerätekopf, Messkreis und Umschalter.
(1) Messkopf: Es handelt sich um ein hochempfindliches magnetoelektrisches Gleichstrom-Amperemeter. Die wesentlichen Leistungsindikatoren des Multimeters hängen im Wesentlichen von der Leistung des Messkopfes ab. Die Empfindlichkeit des Zählerkopfes bezieht sich auf den Gleichstromwert, der durch den Zählerkopf fließt, wenn der Zeiger des Zählerkopfes auf den vollen Skalenwert ausgelenkt ist. Je kleiner der Wert, desto höher ist die Empfindlichkeit des Messkopfes. Je größer der Innenwiderstand bei der Spannungsmessung ist, desto besser ist die Leistung. Auf dem Kopf des Messgeräts befinden sich vier Skalenlinien, die folgende Funktionen haben: Die erste Linie (von oben nach unten) ist mit R oder Ω markiert und gibt den Widerstandswert an. Wenn sich der Schalter im Ohm-Block befindet, lesen Sie diesen ab Maßstabslinie. **Der Balken ist mit ∽ und VA markiert und zeigt den Wechselstrom-, Gleichspannungs- und Gleichstromwert an, wenn sich der Umschalter in der Wechselstrom-, Gleichspannungs- oder Gleichstromposition befindet und der Bereich in anderen Positionen als 10 V Wechselstrom liegt dieser Maßstab Draht. Die dritte Zeile ist mit 10V gekennzeichnet, was den Wechselspannungswert von 10V angibt. Wenn sich der Schalter im Wechsel- und Gleichspannungsbereich befindet und der Bereich 10 V Wechselstrom beträgt, lesen Sie diese Skalenlinie ab. Der vierte Balken mit der Bezeichnung dB gibt den Audiopegel an.
(2) Messlinie
Bei der Messschaltung handelt es sich um eine Schaltung, mit der verschiedene Messobjekte in einen kleinen Gleichstrom umgewandelt werden, der für die Messgerätemessung geeignet ist. Es besteht aus Widerständen, Halbleiterbauelementen und Batterien.
Es kann verschiedene Messobjekte (z. B. Strom, Spannung, Widerstand usw.) und verschiedene Bereiche durch eine Reihe von Verarbeitungsvorgängen (z. B. Gleichrichtung, Nebenschluss, Spannungsteilung usw.) in eine bestimmte Menge winzigen Gleichstroms umwandeln, um das Messgerät zu messen .
(3) Transferschalter
Seine Funktion besteht darin, eine Vielzahl unterschiedlicher Messleitungen auszuwählen, um den Messanforderungen verschiedener Typen und Bereiche gerecht zu werden. Im Allgemeinen gibt es zwei Übertragungsschalter, die mit unterschiedlichen Gängen und Bereichen gekennzeichnet sind.
