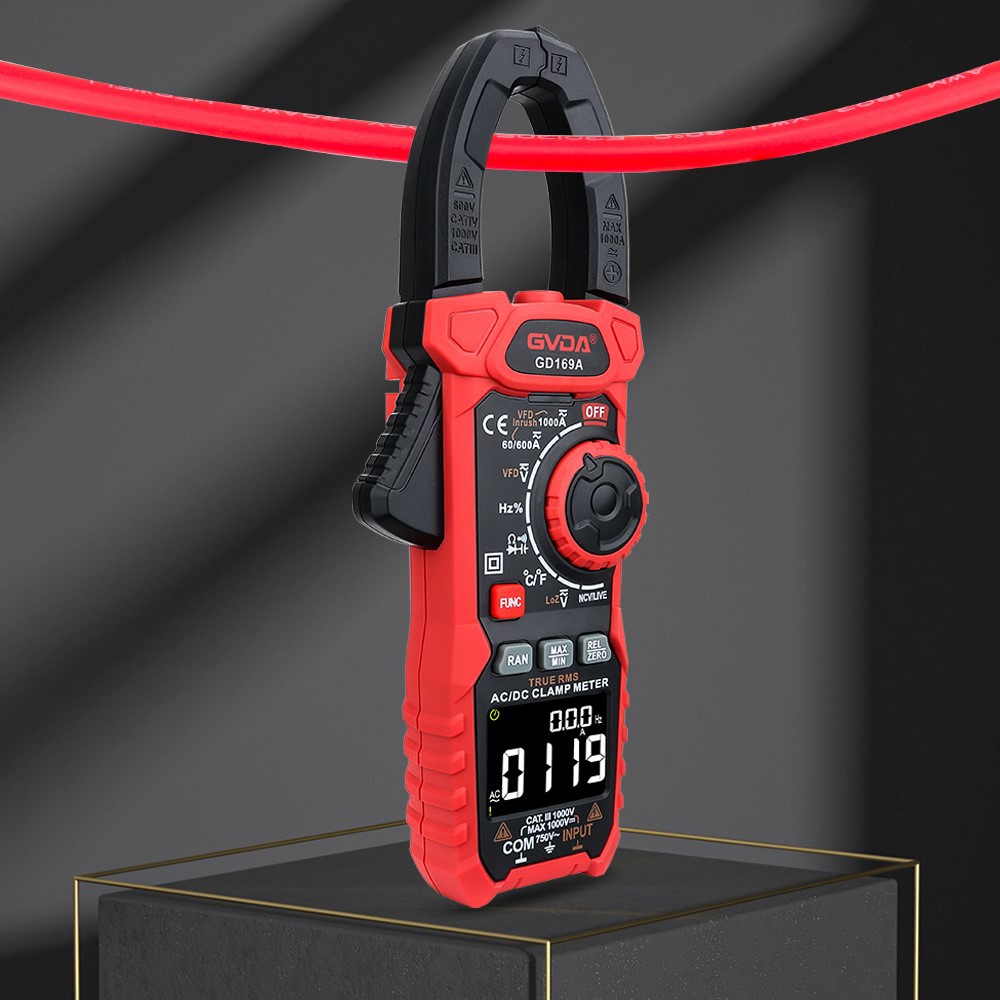

Vorsichtsmaßnahmen vor und nach der Verwendung der Klemmuhr
Vor der Messung
Erstens sollte das Zangenamperemeter entsprechend der Art und dem Spannungspegel des geprüften Stroms richtig ausgewählt werden, und die Spannung des geprüften Stromkreises sollte niedriger sein als die Nennspannung des Zangenmessgeräts. Bei der Messung des Stroms von Hochspannungsleitungen sollte ein Hochspannungs-Zangenamperemeter ausgewählt werden, das zu seinem Spannungsniveau passt. Niederspannungs-Zangenamperemeter können nur den Strom in Niederspannungssystemen messen, nicht jedoch den Strom in Hochspannungssystemen.
Zweitens ist es vor der Verwendung notwendig, das Aussehen des Zangenamperemeters korrekt zu überprüfen. Es muss überprüft werden, ob die Isolationsleistung des Messgeräts gut ist, das Gehäuse unbeschädigt sein sollte und der Griff sauber und trocken sein sollte. Befindet sich der Zeiger nicht in der Nullposition, sollte ein mechanischer Nullabgleich durchgeführt werden. Die Backen des Zangenamperemeters sollten fest eingerastet sein. Wenn der Zeiger wackelt, können die Backen wieder geöffnet und wieder geschlossen werden. Wenn das Zittern immer noch besteht, sollte es sorgfältig überprüft werden und darauf geachtet werden, vor der Messung Ablagerungen und Schmutz von den Backen zu entfernen.
Da Zangenamperemeter mit dem geprüften Stromkreis in Kontakt kommen müssen, können sie den Strom blanker Leiter nicht messen. Bei Verwendung einer Hochspannungszange zur Messung sollte diese von zwei Personen bedient werden. Während der Messung sollten isolierte Handschuhe getragen, auf einer isolierten Unterlage stehend und andere Geräte nicht berührt werden, um Kurzschlüsse oder Erdungen zu vermeiden.
Während der Messung
Bei der Verwendung sollte zunächst der Schraubenschlüssel festgezogen werden, um die Backen zu öffnen. Legen Sie den gemessenen Draht in die Mitte der Backen, lösen Sie dann den Schraubenschlüssel und schließen Sie die Backen fest. Bei Geräuschen an der Gelenkfläche der Zange sollte diese erneut geöffnet und wieder geschlossen werden. Wenn immer noch Geräusche auftreten, sollte die Verbindungsoberfläche behandelt werden, um genaue Messwerte zu gewährleisten. Außerdem ist es nicht erlaubt, zwei Drähte gleichzeitig zu klemmen. Öffnen Sie nach dem Ablesen die Klemmbacken, ziehen Sie das gemessene Kabel heraus und stellen Sie den Gang auf den höchsten Strom oder den AUS-Gang ein.
Zweitens sollte der geeignete Bereich des Zangenamperemeters basierend auf der Größe des gemessenen Stroms ausgewählt werden. Der ausgewählte Bereich sollte etwas größer sein als der gemessene Stromwert. Wenn dies nicht abgeschätzt werden kann, sollte die Messung, um Schäden am Zangenamperemeter zu vermeiden, mit dem maximalen Bereich beginnen und schrittweise die Gänge wechseln, bis der Bereich geeignet ist. Es ist strengstens verboten, während des Messvorgangs den Gang des Zangenamperemeters umzuschalten. Beim Schalten sollte das gemessene Kabel vor dem Gangwechsel aus der Klemme entfernt werden.
Bei der Messung von Strömen unter 5 Ampere kann der gemessene stromführende Draht mehrmals gewickelt und zur Messung in eine Klemme gelegt werden, um die Ablesung genauer zu machen, sofern die Bedingungen dies zulassen. Zu diesem Zeitpunkt sollte der tatsächliche Stromwert des gemessenen Kabels dem Messwert des Instruments geteilt durch die Anzahl der in der Klemme platzierten Kabelwindungen entsprechen.
Bei der Messung sollte darauf geachtet werden, dass ein Sicherheitsabstand aller Körperteile zum aufgeladenen Körper eingehalten wird. Der Sicherheitsabstand für Niederspannungssysteme beträgt 0,1-0,3 Meter. Bei der Strommessung jeder Phase von Hochspannungskabeln sollte der Abstand zwischen den Kabelköpfen mindestens 300 Millimeter betragen und die Isolierung gut sein. Nur wenn die Messung als sinnvoll erachtet wird, kann sie durchgeführt werden. Bei der Beobachtung der Gangzeit der Uhr sollte besonders auf die Einhaltung eines Sicherheitsabstandes zwischen Kopf und geladenem Teil geachtet werden. Der Abstand zwischen einem beliebigen Teil des menschlichen Körpers und dem geladenen Teil sollte nicht kleiner sein als die gesamte Länge der Klemmuhr.
Bei der Messung des Stroms von Niederspannungs-Schmelzsicherungen oder horizontal angeordneten Niederspannungs-Sammelschienen sollte jede Phase der Schmelzsicherungen oder Sammelschienen vor der Messung mit Isoliermaterialien geschützt und isoliert werden, um Kurzschlüsse zwischen Phasen zu vermeiden. Wenn eine Phase des Kabels geerdet ist, ist es strengstens untersagt, Maßnahmen zu ergreifen, um einen Erddurchschlag und eine Explosion zu verhindern, die durch den niedrigen Isolationsgrad des Kabelkopfes verursacht werden und die persönliche Sicherheit gefährden können.
Nach der Messung
Nach Abschluss der Messung weist das Zangenamperemeter des Zangenamperemeters einen erheblichen Unterschied zwischen dem angezeigten Wert und dem tatsächlich gemessenen Wert auf oder zeigt sogar keine Anzeige an, wenn die Messung mit einem häufig verwendeten magnetoelektrischen Zangenamperemeter erfolgt. Der Grund dafür ist, dass der Kopf des magnetoelektrischen Zangenamperemeters mit der Sekundärspule des Transformators verbunden ist und die Kopfspannung von der Sekundärspule erhalten wird. Nach dem Prinzip der elektromagnetischen Induktion beträgt die elektromotorische Kraft der Gegeninduktivität E2=4.44fW Ф m. Aus der öffentlichen Bekanntmachung ist nicht schwer zu ersehen, dass die Größe der elektromotorischen Gegeninduktivitätskraft direkt proportional zur Frequenz ist. Wenn diese Art von Zangenmessgerät zur Messung des Rotorstroms verwendet wird, ist die am Zählerkopf erhaltene Spannung aufgrund der niedrigen Frequenz am Rotor viel kleiner als bei der Messung von Strom mit der gleichen Netzfrequenz (da dieser Zählerkopftyp dafür ausgelegt ist). AC 50Hz Netzfrequenz). Manchmal ist der Strom sehr klein und kann nicht einmal das Gleichrichterelement im Zählerkopf leitend machen, sodass die Strommesszange nichts anzeigt oder der angezeigte Wert erheblich vom tatsächlichen Wert abweicht.
Wenn ein elektromagnetisches Zangenmessgerät ausgewählt wird, fließt der durch den gemessenen Strom erzeugte magnetische Fluss durch den Zählerkopf, magnetisiert die statischen und dynamischen Eisenplatten des Zählerkopfs und führt zu einer Auslenkung des Zeigers, die nichts mit der Frequenz zu tun hat der gemessene Strom. Daher kann der Wert des Rotorstroms korrekt angezeigt werden.
(2) Bei der Messung einer dreiphasigen symmetrischen Last mit einem klemmenförmigen Amperemeter ist der Stromanzeigewert bei der Platzierung von zwei Phasendrähten in der Klemme derselbe wie der Stromanzeigewert bei der Platzierung einer Phase. Bei der Messung dreiphasiger symmetrischer Lasten mit einem Stromzangen-Amperemeter tritt ein seltsames Phänomen auf, nämlich dass der angezeigte Wert, wenn zwei Phasendrähte in die Zange gelegt werden, mit dem angezeigten Wert übereinstimmt, wenn ein Phasendraht angelegt wird. Dies liegt daran, dass in einem dreiphasigen symmetrischen Lastkreis der Stromwert jeder Phase gleich ist und die folgende Formel verwendet wird, um Iu=Iv=Iw darzustellen. Wenn ein Phasenleiter in die Zange gelegt wird, zeigt das Zangenmessgerät den Stromwert dieser Phase an. Wenn zwei Phasenleiter in die Klemme gelegt werden, ist der vom Messgerät angezeigte Wert tatsächlich die Summe der Phasengrößen der beiden Phasenströme. Nach dem Prinzip der Addition von Phasenmengen I1 plus I3=- I2 ist der angezeigte Wert derselbe wie beim Platzieren einer Phase.
Wenn die drei Phasen gleichzeitig in den Backen platziert werden und die dreiphasige Last ausgeglichen ist, beträgt I1 plus I2 plus I3=0, d. h. der Messwert des Zangenamperemeters ist Null.
