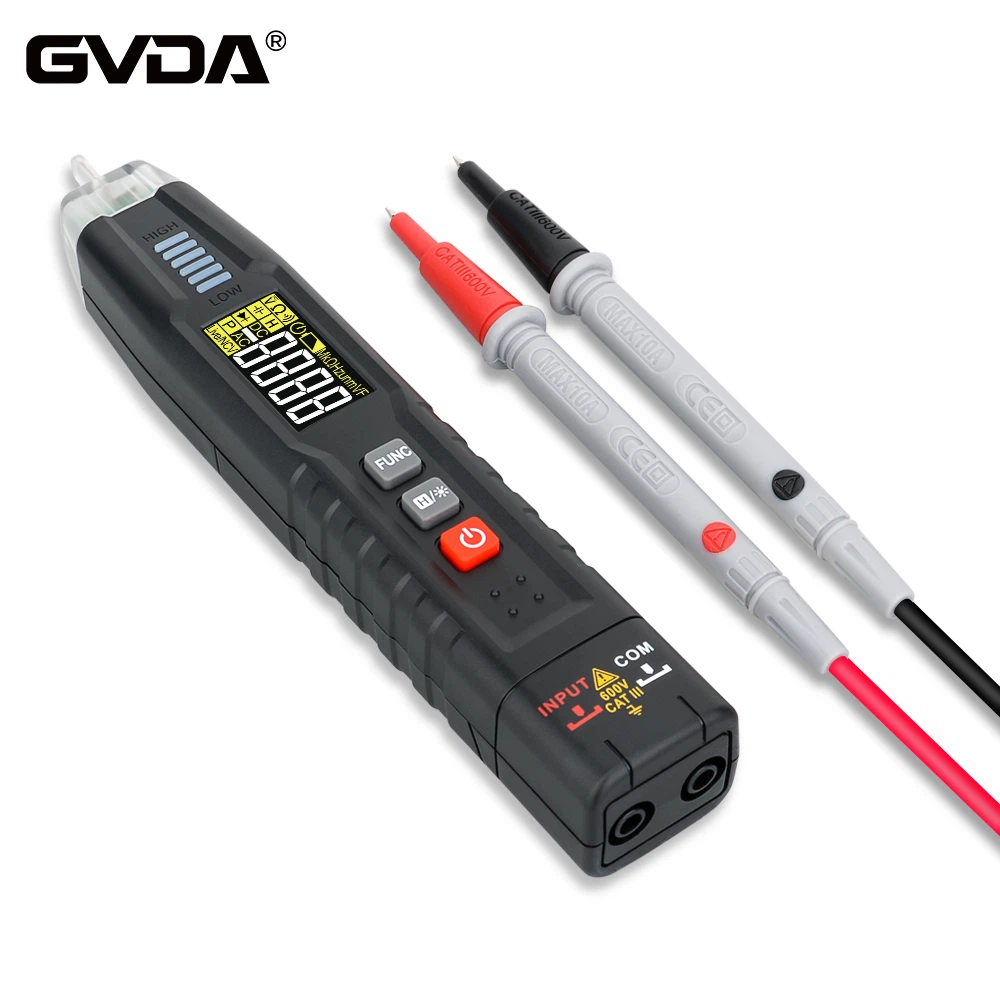

Bedeutung der Symbole und Buchstaben auf dem Multimeter
ACA (Wechselstrom)
DCA (Gleichstrom)
DCV ist Gleichspannung
ACV ist Wechselspannung
Die Diodenmarkierung oben dient zur Prüfung, ob der Stromkreis leitet.
HZ ist die Frequenz
Die Steckleitung com ist der gemeinsame Anschluss, und die andere Leitung wählt die Buchse entsprechend der zu messenden physikalischen Größe aus
Schnittstelle:
Die Cx-Schnittstelle ist die Schnittstelle der zu prüfenden Kapazität.
PNP NPN: Um die Vergrößerung der Triode zu messen, schalten Sie das Messgerät zunächst auf die HFE-Position, Root
Führen Sie diese entsprechend der Beschriftung jedes Pols und den Eigenschaften der zu prüfenden Triode in das entsprechende Loch ein.
COM: Gemeinsame Schnittstelle für Strom-, Spannungsdioden-, Widerstands- und Frequenztests.
Alle anderen Schnittstellen zeigen Art und Umfang der Messung an.
Was bedeuten die Symbole auf dem Multimeter?
Plattenspieler-Logo, im Uhrzeigersinn:
AUS-Abschaltung, mV AC/DC-Millivolt-Spannung, V~AC-Spannung, V-DC-Spannung, Ω-Widerstand,
Diode, Durchgangsprüfung, Kapazität, Frequenz, Triodenvergrößerung, Temperatur,
μA AC/DC Mikroampere, mA AC/DC Milliampere, A AC/DC Ampere, aus
Die obere Tastenreihe, von links nach rechts:
SELECT Bereichsauswahl;
Hz/DUTY Hertz/Signal-Tastverhältnis;
HOLD friert ein, sperrt;
RANGE-Bereichsauswahl;
REL gelesen
Beachten Sie, dass sich unterhalb des 10A-Logos eine Buchstabenfolge 10sec MAX befindet, was bedeutet, dass bei Verwendung dieser Buchse zur Messung nicht mehr als 10 Sekunden zulässig sind.
Bedeutung anderer Symbole:
Ω Ohm Messwiderstandswert
V-Spannung Gleichspannung messen
V-Spannung Wechselspannung messen
A-Strom Gleichstrom messen
A-Strom Wechselstrom messen
—≯—Diode Messen Sie die Polarität der Diode
Mit der HFE-Triode wird die Vergrößerung der Triode gemessen
Die Bedeutung der auf dem Multimeter angezeigten Symbole
Multimeter wird auch Multimeter, Dreizweckmessgerät und Multimeter genannt. Wechselstrom, Kapazität, Induktivität und einige Parameter von Halbleitern (z. B.).
(1)∽ bedeutet Wechselstrom und Gleichstrom
(2) V-2.5KV 4000Ω/V bedeutet, dass die Empfindlichkeit für Wechselspannung und 2,5KV-Gleichspannungsblock 4000Ω/V beträgt
(3) AV-Ω bedeutet, dass Strom, Spannung und Widerstand gemessen werden können
(4) 45-65-1000Hz gibt an, dass der Betriebsfrequenzbereich unter 1000 Hz liegt und der standardmäßige industrielle Frequenzbereich 45-65Hz beträgt
(5) 2000 Ω/V DC bedeutet, dass die Empfindlichkeit des DC-Blocks 2000 Ω/V beträgt
Die Symbole auf dem Zangenmessgerät und dem Schüttelzifferblatt ähneln den oben genannten Symbolen (andere können aufgrund des falschen Formats der Symbole nicht alle geschrieben werden, „bedeutet den Gleichrichtertyp des magnetoelektrischen Systems mit mechanischer Reaktionskraft“, „bedeutet dreistufiges Anti-Extern“) „Magnetfeld“ bedeutet horizontale Platzierung)))
Anhang 1, Frage: Was ist ein Multimeter?
Multimeter wird auch Multimeter, Dreizweckmessgerät und Multimeter genannt. Wechselstrom, Kapazität, Induktivität und einige Parameter von Halbleitern (z. B.).
Verwendung eines Multimeters
(1) Vertraut mit der Bedeutung jedes Symbols auf dem Zifferblatt und der Hauptfunktion jedes Knopfes und Wahlschalters.
(2) Mechanischen Nullabgleich durchführen.
(3) Wählen Sie je nach zu messendem Typ und Größe den Gang und den Bereich des Umschalters aus und ermitteln Sie die entsprechende Skalenlinie.
(4) Wählen Sie die Position der Messleitungsbuchse.
(5) Spannungsmessung: Wählen Sie beim Messen von Spannung (oder Strom) einen geeigneten Bereich. Wenn Sie zum Messen einer großen Spannung einen kleinen Bereich verwenden, besteht die Gefahr, dass das Messgerät durchbrennt. Wenn Sie zum Messen einer kleinen Spannung einen großen Bereich verwenden, ist der Zeigerausschlag zu gering. Kann nicht gelesen werden. Bei der Auswahl des Bereichs sollte darauf geachtet werden, dass der Zeiger auf etwa 2/3 des Skalenendwerts ausschlägt. Wenn Sie die Höhe der gemessenen Spannung nicht im Voraus kennen, sollten Sie zunächst den höchsten Gang einlegen und dann schrittweise auf den entsprechenden Bereich herunterfahren.
A. Messung der Wechselspannung: Stellen Sie einen Schalter des Multimeters auf den Wechsel- und Gleichspannungsbereich und den anderen Schalter auf den entsprechenden Wechselspannungsbereich und verbinden Sie die beiden Stifte des Multimeters parallel mit dem zu prüfenden Stromkreis oder der zu prüfenden Last.
b Messung der Gleichspannung: Stellen Sie einen Schalter des Multimeters auf den Wechsel- und Gleichspannungsbereich und den anderen Schalter auf den entsprechenden Gleichspannungsbereich und verbinden Sie die „Plus“-Prüfleitung (rote Prüfleitung) mit dem Hochpotential. „- „Die Prüfleitung (schwarze Prüfleitung) ist mit dem niedrigen Potenzial verbunden, d. h. der Strom fließt von der „Plus“-Prüfleitung ein und von der „-“-Prüfleitung ab. Wenn die Messleitungen vertauscht sind, schlägt der Zeiger am Messgerätekopf in die entgegengesetzte Richtung aus und kann leicht verbogen werden.
(6) Strommessung: Stellen Sie beim Messen von Gleichstrom einen Schalter des Multimeters auf den Gleichstromgang und den anderen Schalter auf den entsprechenden Bereich von 50 uA bis 500 mA. Die Bereichsauswahl und Ablesemethode des Stroms ist die gleiche wie die der Spannung. Bei der Messung muss zuerst der Stromkreis getrennt werden, und dann wird das Multimeter entsprechend der Stromrichtung von „Plus“ nach „-“ in Reihe mit dem zu prüfenden Stromkreis geschaltet, d. h. der Strom fließt vom Rottest ein Leitung und fließt aus der schwarzen Prüfleitung. Wenn das Multimeter versehentlich parallel zur Last geschaltet wird, ist der Innenwiderstand des Zählerkopfes sehr klein, was zu einem Kurzschluss und einem Durchbrennen des Messgeräts führt. Die Lesemethode ist wie folgt:
Tatsächlicher Wert=angezeigter Wert × Bereich / volle Abweichung
(7) Widerstandsmessung: Bei der Widerstandsmessung mit einem Multimeter sollten die folgenden Methoden befolgt werden:
aWählen Sie das entsprechende Vergrößerungsrad aus. Die Skalenlinie des Ohm-Blocks des Multimeters ist ungleichmäßig, daher sollte die Auswahl des Vergrößerungsblocks dafür sorgen, dass der Zeiger auf dem dünneren Teil der Skalenlinie bleibt und je näher der Zeiger an der Mitte der Skala liegt, desto genauer das Lesen. Im Allgemeinen sollte der Zeiger zwischen 1/3 und 2/3 der Skala liegen.
B-Ohm-Nullstellung. Vor der Widerstandsmessung sollten die beiden Messleitungen kurzgeschlossen und gleichzeitig der „Ohm-Nullpunkt-Einstellknopf“ so eingestellt werden, dass der Zeiger gerade auf die Nullposition auf der rechten Seite des Ohms zeigt Skala. Wenn sich der Zeiger nicht auf die Nullposition einstellen lässt, bedeutet dies, dass die Batteriespannung nicht ausreicht oder ein Problem im Messgerät vorliegt. Und jedes Mal, wenn das Vergrößerungsrad gewechselt wird, muss die Ohm-Nulleinstellung erneut durchgeführt werden, um eine genaue Messung zu gewährleisten.
c-Anzeige: Die Anzeige des Messgeräts multipliziert mit der Vergrößerung ergibt den Widerstandswert des gemessenen Widerstands.
