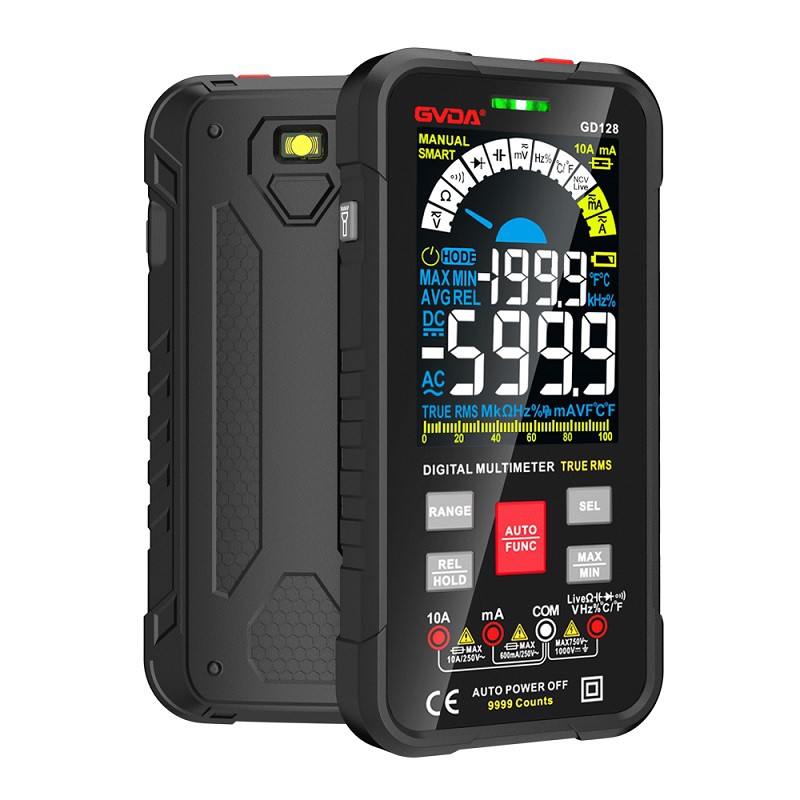

Einführung in die Auflösung digitaler Multimeter
Der Spannungswert, der dem letzten Wort im niedrigsten Spannungsbereich eines Digitalmultimeters entspricht, wird als Auflösung bezeichnet und spiegelt die Empfindlichkeit des Instruments wider. Die Auflösung digitaler Instrumente steigt mit der Anzahl der angezeigten Ziffern. Die höchsten Auflösungsindikatoren, die ein Digitalmultimeter mit unterschiedlichen Ziffern erreichen kann, sind unterschiedlich.
Der Auflösungsindex eines Digitalmultimeters kann auch anhand der Auflösung angezeigt werden. Die Auflösung bezieht sich auf den Prozentsatz der minimalen Zahl (ohne Null), die das Instrument anzeigen kann, zur maximalen Zahl.
Es sollte darauf hingewiesen werden, dass Auflösung und Genauigkeit zu zwei unterschiedlichen Konzepten gehören. Ersteres charakterisiert die „Empfindlichkeit“ des Instruments, also die Fähigkeit, kleine Spannungen zu „erkennen“; Letzteres spiegelt die „Genauigkeit“ der Messung wider, also den Grad der Übereinstimmung zwischen den Messergebnissen und dem wahren Wert. Die beiden hängen nicht unbedingt zusammen, daher können sie nicht verwechselt werden, geschweige denn fälschlicherweise annehmen, dass die Auflösung (oder Auflösung) der Genauigkeit ähnelt, die vom umfassenden Fehler und Quantisierungsfehler des internen A/D-Wandlers und des Funktionswandlers des Instruments abhängt . Aus messtechnischer Sicht ist die Auflösung der „virtuelle“ Indikator (unabhängig vom Messfehler), während die Genauigkeit der „echte“ Indikator ist (der die Größe des Messfehlers bestimmt). Daher ist es nicht möglich, die Anzahl der Anzeigestellen willkürlich zu erhöhen, um die Auflösung des Instruments zu verbessern.
Arbeitsanweisungen
1. Vor der Verwendung sollte man sich mit den verschiedenen Funktionen des Multimeters vertraut machen und den Gang, den Bereich und den Sondenanschluss entsprechend dem Messobjekt richtig auswählen.
2. Wenn die Größe der gemessenen Daten unbekannt ist, sollte der Bereichsschalter zuerst auf den Maximalwert eingestellt werden und dann von einem großen Bereich auf einen kleinen Bereich umgeschaltet werden, sodass der Instrumentenzeiger mehr als die Hälfte des Skalenendwerts anzeigt.
3. Berühren Sie beim Messen des Widerstands nach Auswahl des entsprechenden Vergrößerungsbereichs die beiden Sonden, um den Zeiger auf die Nullposition zu bringen. Wenn der Zeiger von der Nullposition abweicht, sollte der Knopf „Nulleinstellung“ angepasst werden, um den Zeiger auf Null zurückzusetzen, um genaue Messergebnisse zu gewährleisten. Wenn ein Nullabgleich nicht möglich ist oder das Digitalanzeigemessgerät einen Unterspannungsalarm ausgibt, sollte dies rechtzeitig überprüft werden.
4. Bei der Messung des Widerstands eines bestimmten Stromkreises muss die Stromversorgung des getesteten Stromkreises unterbrochen werden und eine Live-Messung ist nicht zulässig.
5. Bei der Verwendung eines Multimeters zur Messung sollte auf die Sicherheit von Personal und Instrumentenausrüstung geachtet werden. Während des Tests ist es nicht erlaubt, den Metallteil der Sonde mit den Händen zu berühren und es ist nicht erlaubt, mit Strom umzuschalten, um eine genaue Messung zu gewährleisten und Unfälle wie Stromschläge und Verbrennungen des Instruments zu vermeiden.
