So messen Sie mit einem Multimeter die Qualität des Wechselrichters

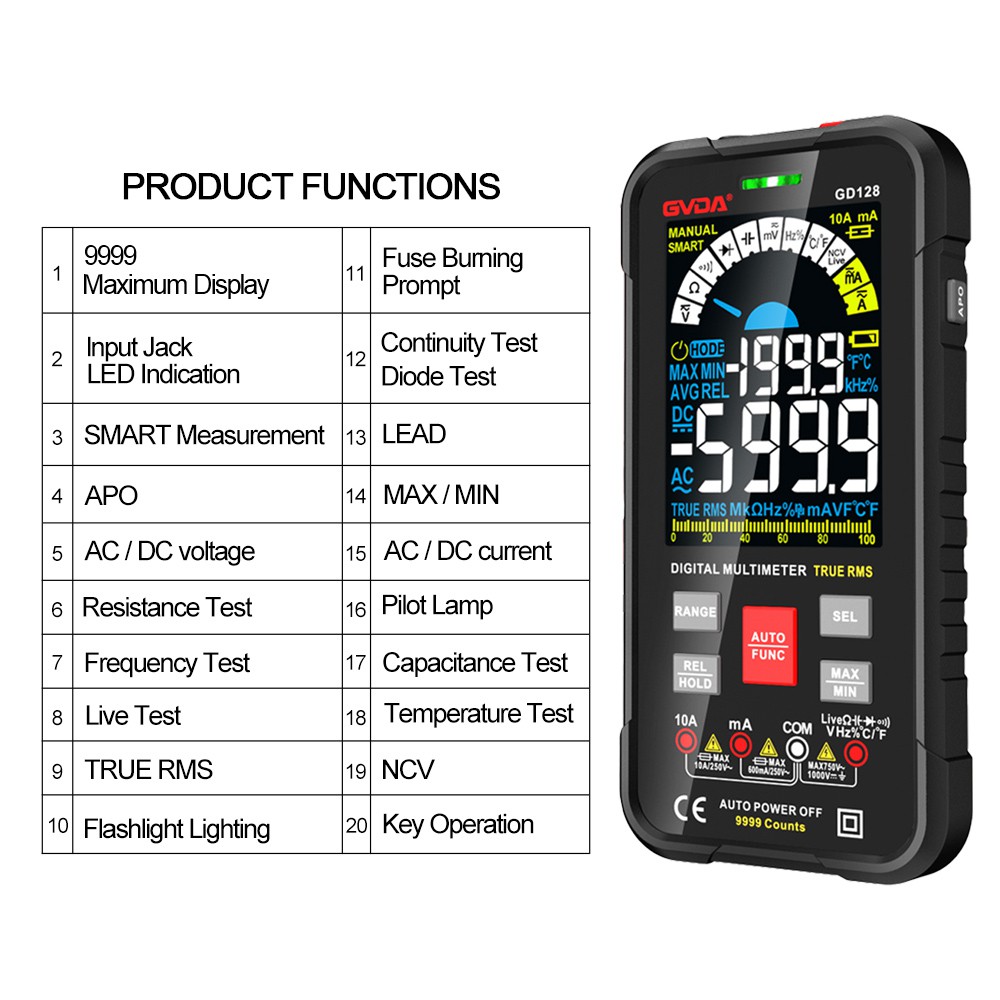

Zur persönlichen Sicherheit muss sichergestellt werden, dass die Maschine ausgeschaltet ist und die Eingangsstromleitungen R, S, T und Ausgangsleitungen U, V, W des Wechselrichters entfernt werden müssen, bevor sie in Betrieb genommen werden kann! Schalten Sie das Multimeter zunächst auf die Datei „Sekundärröhre“ und verwenden Sie dann die roten und schwarzen Messleitungen des Multimeters zur Erkennung gemäß den folgenden Schritten:
1. Die schwarze Messleitung berührt den Minuspol P(Plus) des DC-Busses, die rote Messleitung berührt nacheinander R, S, T und zeichnet den Anzeigewert auf dem Multimeter auf; Berühren Sie dann die rote Testleitung mit N(-) und die schwarze Testleitung nacheinander mit R, S und T. T, notieren Sie den Anzeigewert des Multimeters; Wenn die sechs Anzeigewerte im Wesentlichen ausgeglichen sind, bedeutet dies, dass kein Problem mit dem Wechselrichterdiodengleichrichter oder dem Sanftanlaufwiderstand vorliegt. Andernfalls ist das Gleichrichtermodul oder der Sanftanlaufwiderstand an der entsprechenden Position beschädigt. Phänomen: keine Anzeige.
2. Die rote Messleitung berührt den Minuspol P(Plus) des DC-Busses, die schwarze Messleitung berührt nacheinander U, V, W und zeichnet den angezeigten Wert auf dem Multimeter auf; Berühren Sie dann mit der schwarzen Messleitung N(-), und die rote Messleitung berührt nacheinander U, V und W. W, notieren Sie den Anzeigewert des Multimeters; Sind die sechs Anzeigewerte grundsätzlich ausgeglichen, liegt kein Problem mit dem IGBT-Wechselrichtermodul des Frequenzumrichters vor, andernfalls ist das IGBT-Wechselrichtermodul an der entsprechenden Position beschädigt, Phänomen: keine Ausgabe oder ein Fehler wird gemeldet.
1. Verwenden Sie den Frequenzumrichter, um einen Asynchronmotor mit passender Leistung anzutreiben, um ohne Last zu laufen, stellen Sie die Frequenz f ein und beginnen Sie, von 50 Hz auf die niedrigste Frequenz abzufallen.
2. Ermitteln Sie dabei mit einem Amperemeter den Leerlaufstrom des Motors. Wenn der Leerlaufstrom während des Frequenzabfalls stabil ist und grundsätzlich unverändert bleiben kann, handelt es sich um einen guten Wechselrichter;
3. Die Mindestfrequenz kann wie folgt berechnet werden: (Synchrondrehzahl – Nenndrehzahl) × Polpaarzahl p÷60. Beispielsweise beträgt für einen 4--Polmotor die Nenngeschwindigkeit 1470 Umdrehungen, die Mindestfrequenz=(1500-1470) × 2 ÷ 60=1Hz;
A. Unterscheidung von AC- und DC-Halbleiterrelais: Normalerweise sind neben den Eingangs- und Ausgangsanschlüssen des DC-Halbleiterrelaisgehäuses mit gekennzeichnet
„Plus“, „-“-Symbole und mit den Wörtern „DC-Eingang“ und „DC-Ausgang“ gekennzeichnet. Das AC-Halbleiterrelais kann am Eingangsende nur mit den Symbolen „Plus“ und „-“ gekennzeichnet werden, und am Ausgangsende gibt es keine positiven und negativen Punkte.
B. Unterscheidung von Eingangs- und Ausgangsanschluss: Unbeschriftetes Halbleiterrelais, Multimeter-R×10k-Bereich, durch Messung der positiven und negativen Widerstandswerte jedes Pins zur Unterscheidung von Eingangs- und Ausgangsanschluss. Wenn der Vorwärtswiderstand bestimmter zwei Pins klein und der Rückwärtswiderstand unendlich ist, sind diese beiden Pins Eingangsanschlüsse und die anderen beiden Pins Ausgangsanschlüsse. Bei einer Messung mit einem kleinen Widerstandswert wird die schwarze Messleitung an den positiven Eingangsanschluss und die rote Messleitung an den negativen Eingangsanschluss angeschlossen.
Wenn die gemessenen Vorwärts- und Rückwärtswiderstände bestimmter zwei Pins beide 0 betragen, bedeutet dies, dass das Halbleiterrelais ausgefallen und beschädigt ist. Wenn die gemessenen Vorwärts- und Rückwärtswiderstandswerte jedes Pins des Halbleiterrelais unendlich sind, bedeutet dies, dass das Halbleiterrelais durch einen offenen Stromkreis beschädigt wurde.
