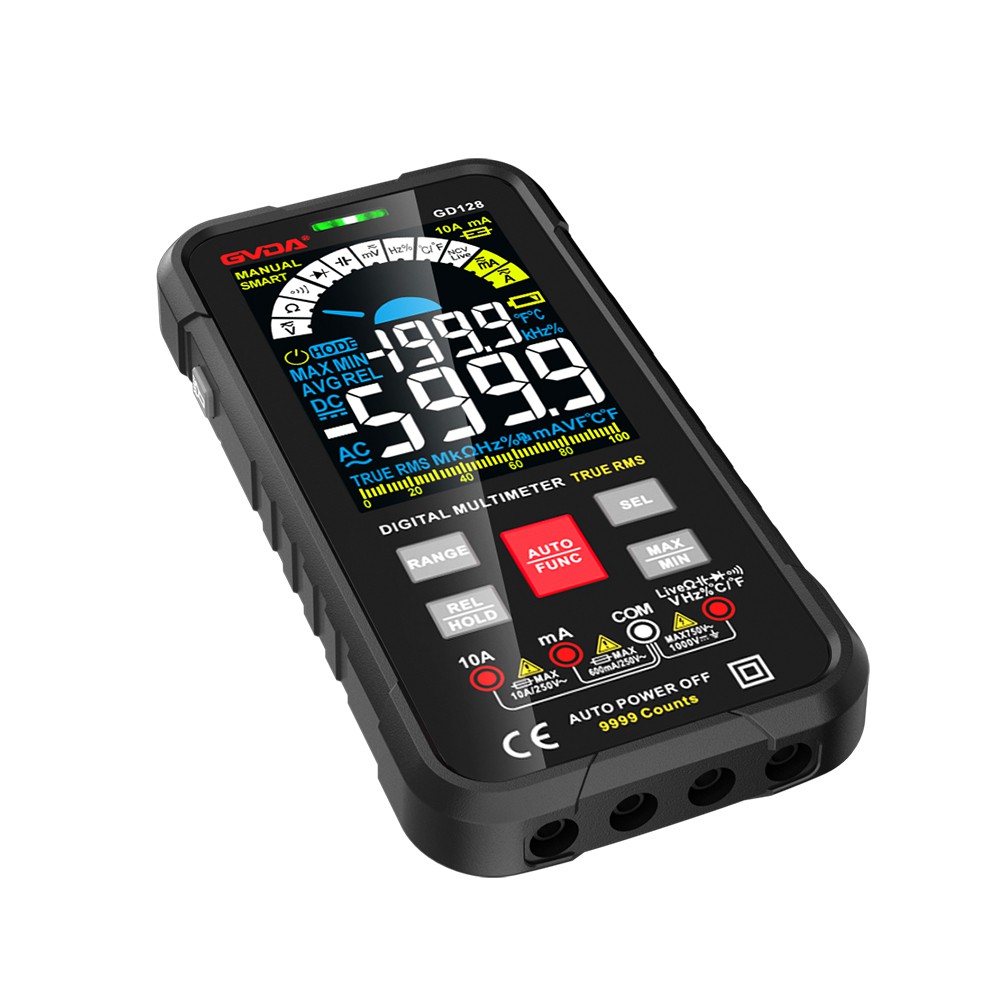

Wie erkennt man mit einem Multimeter gängige elektronische Komponenten?
Widerstandserkennung
Der direkteste Weg, den Widerstand zu ermitteln, besteht darin, die Widerstandsdatei des Multimeters zum Messen zu verwenden. Im Allgemeinen wird die Widerstandsgröße auf dem Widerstand angegeben. Wählen Sie die entsprechende Widerstandsdatei aus und schließen Sie die roten und schwarzen Testleitungen an beide Enden an. Wenn der Messwert nahe beieinander liegt, ist er normal, andernfalls ist er defekt. Achten Sie beim Widerstand darauf, die roten und schwarzen Messleitungen nicht mit beiden Händen zu berühren. Es ist nicht gefährlich, aber um die Genauigkeit der Widerstandsmessung zu gewährleisten. Es ist in Ordnung, eine der Messleitungen mit den Händen zu berühren.
Potentiometererkennung
Normalerweise hat das Potentiometer drei Pins. Verwenden Sie zunächst ein Multimeter, um das Widerstandsgetriebe auszuwählen und zu testen, ob der Widerstand zwischen zwei der drei Pins des Potentiometers dem auf dem Potentiometer markierten Widerstand entspricht oder diesem nahe kommt. Wenn es einen großen Unterschied gibt, ist dies der Fall bedeutet, dass das Potentiometer beschädigt ist. Wenn das normale Multimeter weiterhin diese beiden Pins misst, drehen Sie das Potentiometer gegen den Uhrzeigersinn in die Position nahe der Aus-Position. Zu diesem Zeitpunkt ist der Widerstandswert so klein wie möglich. Dann im Uhrzeigersinn drehen. Wenn der Widerstand allmählich zunimmt, drehen Sie, bis der endgültige Widerstandswert nahe dem markierten Widerstandswert liegt. Dann ist das Potentiometer normal.
Erkennung fester Kondensatoren
Zusätzlich zur Verwendung eines Multimeters zur Auswahl des geeigneten Bereichs des Kapazitätsblocks zur Messung des Kapazitätswerts können Sie zur Messung auch die Widerstandsdatei verwenden. Wählen Sie beim Messen die entsprechende Widerstandsdatei aus. Verwenden Sie zwei Messleitungen, um die beiden Pins des Kondensators zu verbinden. Der Widerstandswert sollte unendlich sein. Wenn der Widerstandswert 0 beträgt, ist der Kondensator beschädigt.
Erkennung von Elektrolytkondensatoren
Die Messmethode eines Elektrolytkondensators unterscheidet sich ein wenig von der eines Festkondensators. Natürlich können Sie zur Erkennung auch einen kapazitiven Block verwenden. Das weiß jeder. Lassen Sie mich über die Methode sprechen, mit der ein Elektroblock zum Messen verwendet wird. Wählen Sie zunächst die entsprechende Widerstandsdatei aus, und die rote Messleitung bzw. die schwarze Messleitung berühren den Kondensator. Zwei Pole, zu diesem Zeitpunkt erhöht sich der angezeigte Wert von {{0}}, bis das Überlaufsymbol 1 angezeigt wird. Wenn immer 0 angezeigt wird, bedeutet dies, dass der Kondensator im Inneren kurzgeschlossen ist. Wenn immer 1 angezeigt wird, bedeutet dies, dass der Kondensator offen ist. Bei der Messung ist zu beachten, dass der Elektrolytkondensator über Plus- und Minuspole verfügt und daher hier nicht vertauscht werden darf. Normalerweise wird die rote Messleitung an die Anode des Kondensators (die mit den langen Beinen) und die schwarze Messleitung an die Kathode des Kondensators (die mit den kurzen Beinen) angeschlossen. , das Zeigermultimeter ist genau das Gegenteil.
Induktivitätserkennung
Wählen Sie außerdem das Widerstandsgetriebe des Multimeters aus und schließen Sie die Messleitungen an beide Enden des Induktors an. Ist der gemessene Widerstandswert Null, ist die Drossel intern kurzgeschlossen. Unter normalen Umständen entspricht der Gleichstromwiderstand des gemessenen Induktors dem Durchmesser des Lackdrahts, der zum Wickeln der Induktorspule verwendet wird, und der Drahtwicklungsspule. Die Zahl hat einen direkten Zusammenhang. Solange der Widerstandswert gemessen werden kann, kann die Induktivität als normal angesehen werden.
Diodenerkennung
Passen Sie das Multimeter an das Erkennungsdiodengetriebe an, verbinden Sie die Anode der Diode mit der roten Messleitung und die Kathode der Diode mit der schwarzen Messleitung. Wenn der Spannungsabfall der Diode auf dem Bildschirm angezeigt wird (normalerweise {{0}},5 für die Siliziumröhre und 0,2 für die Germaniumröhre), bedeutet dies, dass die Diode defekt ist normal. Ersetzen Sie die Messleitungen. Wenn das Display 1 anzeigt, ist das normal, andernfalls ist es kaputt. Wenn die beiden Testergebnisse 0 oder 1 sind, bedeutet das, dass die Diode beschädigt ist.
LED-Erkennung
Passen Sie außerdem das Digitalmultimeter an den Erkennungsdiodenblock an, berühren Sie die Anode der Leuchtdiode mit der roten Messleitung und berühren Sie die Kathode der Leuchtdiode mit der schwarzen Messleitung (wie bei der Diode oben), falls Wenn Sie es leuchten sehen, bedeutet das, dass es normal ist, andernfalls ist es beschädigt.
