Welche Beziehung besteht zwischen der Bandbreite eines Oszilloskops und der Abtastrate?
Die Bandbreite spiegelt die Frequenzdurchlässigkeit eines Signals wider. Je größer die Bandbreite, desto genauer und effektiver können die verschiedenen Frequenzkomponenten (insbesondere Hochfrequenzkomponenten) im Signal verstärkt und angezeigt werden. Wenn die Bandbreite nicht ausreicht, gehen viele Hochfrequenzkomponenten verloren. Wenn keine Frequenzkomponente vorhanden ist, wird das Signal natürlich ungenau angezeigt und es tritt ein großer Fehler auf. Die Abtastrate ist die Frequenz der Signalumwandlung bei der Umwandlung analoger Mengen in digitale Mengen (d. h. die Anzahl der Erfassungen pro Sekunde). Je höher die Frequenz, desto mehr Signale werden pro Zeiteinheit erfasst und desto mehr Informationen im Signal bleiben erhalten. Je weniger Informationen verloren gehen, desto genauer kann die umgewandelte digitale Menge den Wert des Signals widerspiegeln und desto genauer und vollständiger kann das LCD-Display die Signalwellenform anzeigen. Je mehr Abtastpunkte vorhanden sind, desto mehr Punkte werden angezeigt und desto klarer ist die Anzeige.

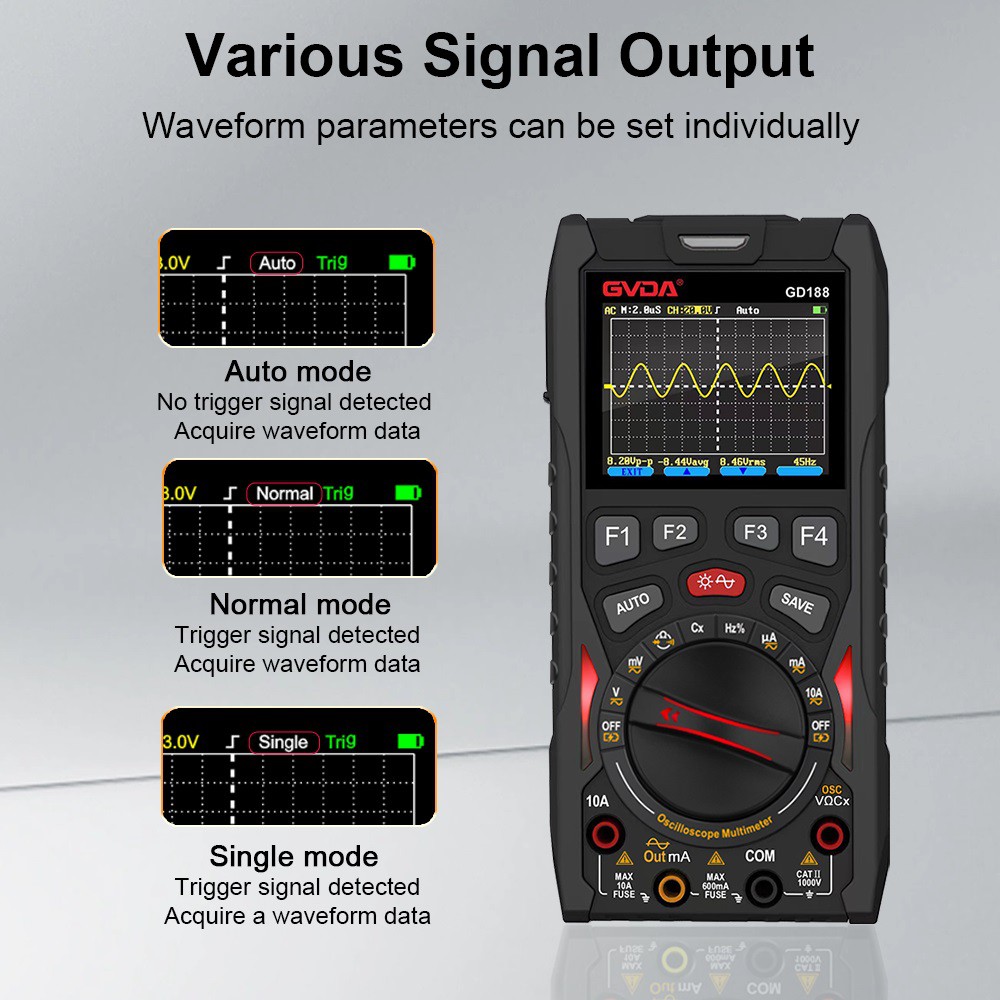

Ein digitales Oszilloskop besteht aus mindestens zwei Teilen: dem Y-Kanal des zu testenden Signals und dem Abtastteil. Der Y-Kanal verstärkt (oder dämpft) das gemessene Signal und die Bandbreite ist für den Y-Kanal. Wenn der Y-Kanal alle Sinussignale im Bereich von 0~10MHz gleichmäßig und ohne Verzerrung verstärken kann, beträgt seine Bandbreite 10MHz. Da komplexe Wellenformsignale aus Sinussignalen mit verschiedenen Harmonischen bestehen und die Bandbreite dieser Harmonischen sehr groß sein kann, ist es umso besser, wenn die Bandbreite Ihres Y-Kanals größer ist, um sicherzustellen, dass komplexe Signale wirklich verstärkt werden.
Ein Y-Kanal mit ausreichender Bandbreite allein reicht nicht aus. Um die Wellenform zu erfassen, müssen Sie das durch den Y-Kanal verstärkte Signal abtasten! Die Geschwindigkeit dieser Abtastung ist die Abtastrate. Je schneller die Abtastrate, desto mehr Punkte der komplexen Wellenform werden pro Zeiteinheit erfasst und die endgültige zusammengesetzte und angezeigte Wellenform kommt dem echten komplexen Signal näher.
Obwohl Bandbreite und Abtastrate zwei unterschiedliche Parameter sind, sind sie beide für die tatsächliche Wiederherstellung der gemessenen Wellenform sehr wichtig.
