Das Funktionsprinzip von Strommesszangen
1. Aufbau des magnetelektrischen Zangenamperemeters
Der magnetoelektrische Zangenstrommesser besteht hauptsächlich aus einem speziellen Stromwandler, einem gleichgerichteten magnetoelektrischen Strommesser und internen Komponenten

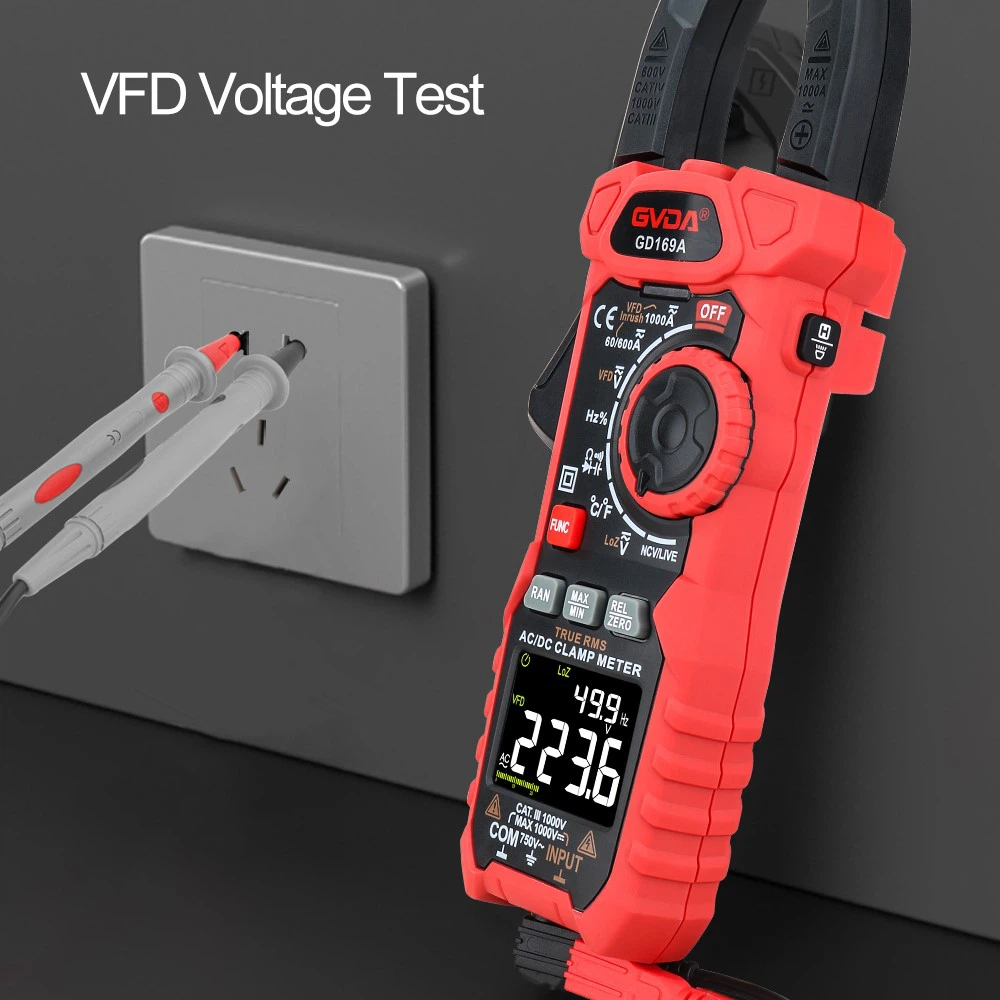

Zusammensetzung der Linien usw. Die am häufigsten verwendeten Modelle sind T301 und T302. Das Zangenamperemeter T301 kann nur Wechselstrom messen, während das T302 sowohl Wechselstrom als auch Wechselspannung messen kann. Es gibt auch Taschenzangen-Amperemeter für Wechsel- und Gleichstrom, z. B. MG20, MG26, MG36 und andere Modelle. Das Aussehen der klemmenförmigen Uhr T301 ist in Abbildung 1 dargestellt. Ihre Genauigkeit liegt bei Stufe 2,5, mit Strombereichen von 10 A, 50 A, 250 A und 1000 A.
2. Funktionsprinzip des Zangenamperemeters
Das Funktionsprinzip einer Strommesszange basiert auf dem Funktionsprinzip eines Stromwandlers. Wenn der Zangenschlüssel festgezogen wird, kann der Eisenkern des Stromwandlers geöffnet werden, und der Draht des gemessenen Stroms tritt als Primärwicklung des Stromwandlers in die Zange ein. Wenn der Eisenkern des Schraubenschlüssels gelöst und geschlossen wird, wird nach dem Prinzip des Transformators ein induzierter Strom an der Sekundärwicklung erzeugt, der dazu führt, dass der Zeiger des Amperemeters ausschlägt und den Wert des gemessenen Stroms anzeigt.
Es ist erwähnenswert, dass es einen erheblichen Einfluss auf die Messergebnisse hat, ob der Eisenkern fest verschlossen ist und ob ein großer Restmagnetismus vorhanden ist, da sein Prinzip auf dem Prinzip eines Transformators basiert. Bei der Messung kleiner Ströme erhöht sich der Messfehler. An diesem Punkt kann der getestete Draht noch einige Male um den Eisenkern gewickelt werden, um das Stromverhältnis des Transformators zu ändern und den Strombereich zu vergrößern. Zu diesem Zeitpunkt sollte der gemessene Strom Ix sein:
