Produktmerkmale und Prinzipien des Hochfrequenz-Schaltnetzteils

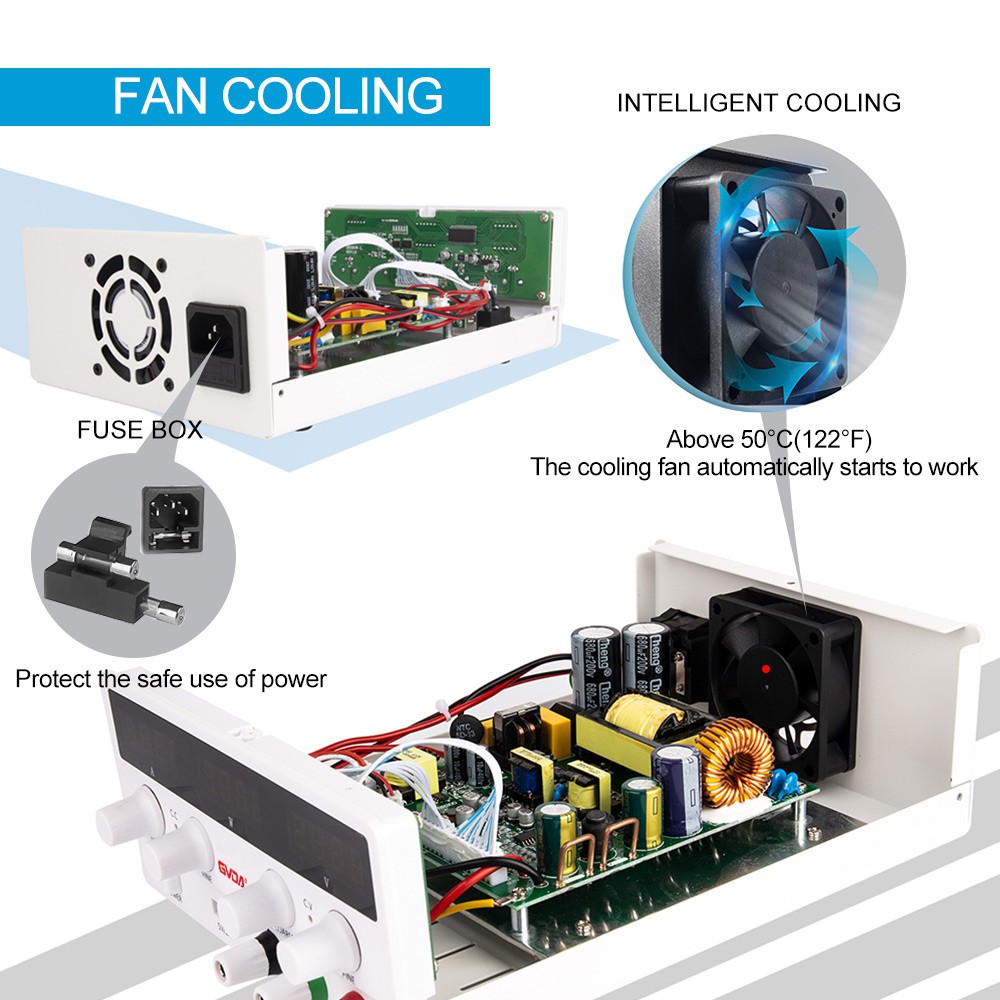

Dieses Produkt verwendet importierte Komponenten berühmter Marken und eine international fortschrittliche Vollbrücken-Invertierungswandlertechnologie, um eine präzise Verarbeitung zu ermöglichen, wodurch die Leistung der gesamten Maschine stabil und die Qualität zuverlässiger wird. 2 Die gesamte Maschine verfügt über eine automatische Schutzalarmfunktion für Überspannung, Überstrom, Übertemperatur, Kurzschluss, Phasenmangel und eine Sanftanlauffunktion. Es kann auch mit Zeitsteuerung und Computerschnittstelle ausgestattet werden. 3. Die DC-Ausgangswellenform ist eine hochfrequente Rechteckwelle mit einem Welligkeitskoeffizienten von weniger als oder gleich 1 Prozent, die die Anzahl der Plattierungen erhöhen, Passivierung verhindern, den Glanz der Beschichtungsoberfläche und den Kernbohrgrad verbessern kann die dunkle Ecke des Plattierungsstücks. Es kann auch den Verlust von Rohstoffen reduzieren und verschiedene spezielle Anforderungen der Galvanikindustrie erfüllen. Die 4SFG-Serie verfügt über ein luftgekühltes Design und ist einfach zu installieren. Und ausgestattet mit einer Fernbedienung, einfach zu bedienen. Die Maschine kann unter Last ein- und ausgeschaltet werden, was die umständlichen Einstellvorgänge reduziert. 5. Die gesamte Maschine ist klein und leicht und verfügt über eine umfassende Korrosionsschutztechnologie, die die Korrosionsschutzfähigkeit des Produkts verbessert und die Lebensdauer verlängert. 6 Hohe Effizienz, Energieeinsparung, Arbeitseffizienz über 90 [Prozent], jedes Spannungs-Strom-Verhältnis wird immer linear angepasst. Der Verlust des Spannungsreglers und des Haupttransformators des herkömmlichen Gleichrichters entfällt, die Energieeinsparung beträgt mehr als 35 [Prozent] und die Kosten für die Galvanisierung werden erheblich reduziert. Es ist tatsächlich die rationalste Wahl für die Oberflächenbehandlungsindustrie.
Prinzip des Hochfrequenz-Schaltnetzteils
Der Hauptstromkreis
Der gesamte Prozess der AC-Netzeingabe und DC-Ausgabe umfasst: 1. Eingangsfilter: Seine Funktion besteht darin, die im Netz vorhandenen Störungen zu filtern und gleichzeitig zu verhindern, dass die von der Maschine erzeugten Störungen in das öffentliche Netz zurückgeführt werden. 2. Gleichrichtung und Filterung: Der Netzwechselstrom wird für die nächste Transformationsstufe direkt in einen glatteren Gleichstrom gleichgerichtet. 3. Inversion: Wandeln Sie den gleichgerichteten Gleichstrom in hochfrequenten Wechselstrom um, der den Kernbestandteil der Hochfrequenz darstellt. Je höher die Frequenz, desto kleiner ist das Verhältnis von Volumen, Gewicht und Ausgangsleistung. 4. Ausgangsgleichrichtung und -filterung: Sorgen Sie je nach Lastanforderungen für eine stabile und zuverlässige Gleichstromversorgung.
Steuerkreis
Einerseits werden am Ausgangsanschluss Proben entnommen und mit dem eingestellten Standard verglichen. Anschließend wird der Wechselrichter so gesteuert, dass er seine Frequenz oder Impulsbreite ändert, um einen stabilen Ausgang zu erreichen. Der Steuerkreis führt verschiedene Schutzmaßnahmen an der gesamten Maschine durch.
Erkennungsschaltung
Neben der Bereitstellung verschiedener Parameter in der Schutzschaltung im Betrieb bietet es auch verschiedene Anzeigeinstrumentinformationen.
Hilfsstrom
Bietet Strom für unterschiedliche Anforderungen aller einzelnen Stromkreise. Das Prinzip der Schaltersteuerung und Spannungsstabilisierung Der Schalter K wird in einem bestimmten Zeitintervall wiederholt ein- und ausgeschaltet. Wenn der Schalter K eingeschaltet ist, wird die Eingangsleistung E über den Schalter K und die Filterschaltung der Last RL zugeführt. Während der gesamten Einschaltdauer liefert die Leistung E Energie an die Last; Wenn der Schalter K ausgeschaltet ist, unterbricht die Eingangsstromversorgung E die Energieversorgung. Es ist ersichtlich, dass die von der Eingangsstromversorgung der Last bereitgestellte Energie intermittierend ist. Um die Last kontinuierlich mit Energie zu versorgen, muss das schaltgeregelte Netzteil über eine Reihe von Energiespeichergeräten verfügen. Beim Einschalten des Schalters wird ein Teil der Energie gespeichert. Bei Trennung zur Last freigeben. In der Abbildung hat die Schaltung aus Induktivität L, Kondensator C2 und Diode D diese Funktion. Die Induktivität L dient der Energiespeicherung. Wenn der Schalter ausgeschaltet ist, wird die in der Induktivität L gespeicherte Energie über die Diode D an die Last abgegeben, sodass die Last kontinuierlich und stabile Energie erhalten kann. Da die Diode D den Laststrom kontinuierlich macht, spricht man von Freilauf. Diode. Die durchschnittliche Spannung EAB zwischen AB kann durch die folgende Formel ausgedrückt werden: EAB=TON/T*E In der Formel ist TON die Zeit, in der der Schalter jedes Mal eingeschaltet wird, und T ist das Tastverhältnis des Ein- und Ausschalten (d. h. die Einschaltzeit TON und die Ausschaltzeit summieren sich auf die Zeit TOFF). Aus der Formel ist ersichtlich, dass sich auch der Durchschnittswert der Spannung zwischen A und B ändert, wenn sich das Verhältnis der Einschaltzeit des Schalters zum Arbeitszyklus ändert. Daher kann die automatische Anpassung des Verhältnisses von TON und T an die Änderung der Last und der Eingangsspannung der Stromversorgung dazu führen, dass die Ausgangsspannung V0 gleich bleibt. Eine Änderung der Einschaltdauer TON und des Tastverhältnisses bedeutet eine Änderung des Tastverhältnisses des Impulses. Diese Methode wird als „Zeitverhältnissteuerung“ bezeichnet.
