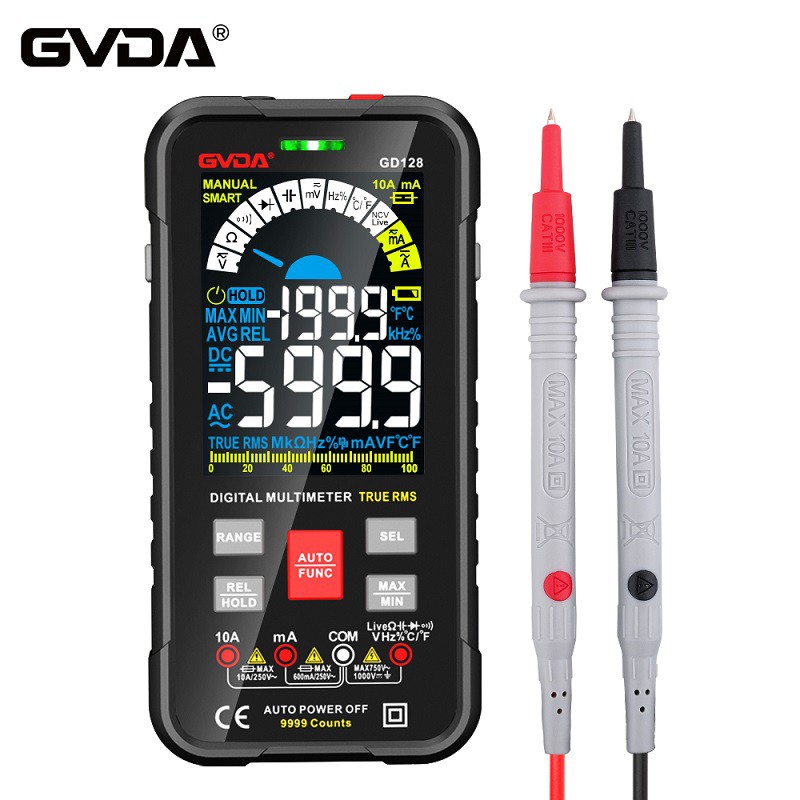

Multimeter-Fehlerbehebung bei Leiterplattenfehlern
Das Grundprinzip des Multimeters besteht darin, als Messkopf ein empfindliches magnetoelektrisches Gleichstrom-Amperemeter (Mikroamperemeter) zu verwenden. Wenn ein kleiner Strom durch den Zählerkopf fließt, erfolgt eine Stromanzeige. Da der Zählerkopf jedoch keinen großen Strom durchlassen kann, müssen einige Widerstände parallel oder in Reihe am Zählerkopf angeschlossen werden, um die Spannung zu überbrücken oder zu senken und so den Strom, die Spannung und den Widerstand im Stromkreis zu messen.
1. Wählen Sie den Bereich aus: Der Gleichstrombereich des Multimeters ist mit „mA“ gekennzeichnet und es gibt drei Bereiche: 1 mA, 1 omA und 100 mA. Der Bereich sollte entsprechend dem Strom im Stromkreis ausgewählt werden. Wenn die aktuelle Größe unbekannt ist, sollte der maximale Bereich ausgewählt werden.
2. Messmethode: Das Multimeter sollte in Reihe mit dem zu prüfenden Stromkreis geschaltet werden. Nachdem Sie den entsprechenden Teil des Stromkreises getrennt haben, schließen Sie die Multimeterleitungen an beide Enden des Haltepunkts an. Die rote Prüfleitung sollte an den Haltepunkt angeschlossen werden, der mit dem Pluspol der Stromversorgung verbunden ist, und die schwarze Prüfleitung sollte an den Haltepunkt angeschlossen werden, der mit dem Minuspol der Stromversorgung verbunden ist.
3. Richtige Ablesung: Der Skalenstrich des Gleichstrombereichs ist immer noch der zweite Strich. Wenn Sie den 100-mA-Bereich wählen, können Sie die dritte Zahlenreihe verwenden und nach dem Lesen mit 10 multiplizieren.
Schritte der Multimeter-Erkennungsschaltung
(1) Führen Sie bei der Leitungsfehlererkennung die Sonde des Prüfgeräts nicht in einen Stecker oder eine Sicherungskastenklemme ein, da sonst die meisten Anschlüsse verformt werden. Verformte Anschlüsse können zu schlechtem Kontakt führen.
(2) Nachdem Sie überprüft haben, ob die Schaltung korrekt ist, schalten Sie den Strom ein und die Helligkeit der Leuchtdiode des Drehpotentiometers ändert sich. Stellen Sie die LED-Helligkeit moderat ein.
(3) Bereiten Sie das Multimeter vor der Verwendung gemäß den oben genannten Anforderungen vor und stellen Sie den Wahlschalter auf die Position Vl0 Volt.
(4) Halten Sie den Isolierstab der Messleitung, berühren Sie mit den positiven und negativen Messleitungen die herausgeführten Lötstücke der positiven bzw. negativen Pole des Batteriekastens und messen Sie die Versorgungsspannung. Lesen Sie den Spannungswert richtig ab.
Notieren: Die Versorgungsspannung ist die Anzahl der Volt.
(5) Berühren Sie mit den roten und schwarzen Messleitungen des Multimeters die beiden Pins der Leuchtdiode und messen Sie die Spannung zwischen den beiden Polen der Leuchtdiode. Lesen Sie den Spannungswert richtig ab.
Notieren Sie: die Spannung in Volt an der Leuchtdiode.
(6) Messen Sie die Spannung am Festwiderstand mit einem Multimeter. Beurteilen Sie zunächst die Position, an der sich die positiven und negativen Testleitungen berühren sollten, und messen Sie dann.
Notieren Sie: Die Spannung am Festwiderstand in Volt.
Wenn bei der obigen dreistufigen Messung ein Spannungswert weniger als 2,5 Volt beträgt, können Sie den Wahlschalter des Multimeters auf V2,5 Volt umstellen, erneut messen und die beiden Messergebnisse vergleichen (achten Sie auf den Messwert auf der Skalenlinie). nach Änderung des Bereichs).
(7) Trennen Sie nach Abschluss der Messung die Stromversorgung des Stromkreises. Bewahren Sie das Multimeter entsprechend den Anforderungen auf, die nach der Verwendung des Multimeters zu erfüllen sind.
