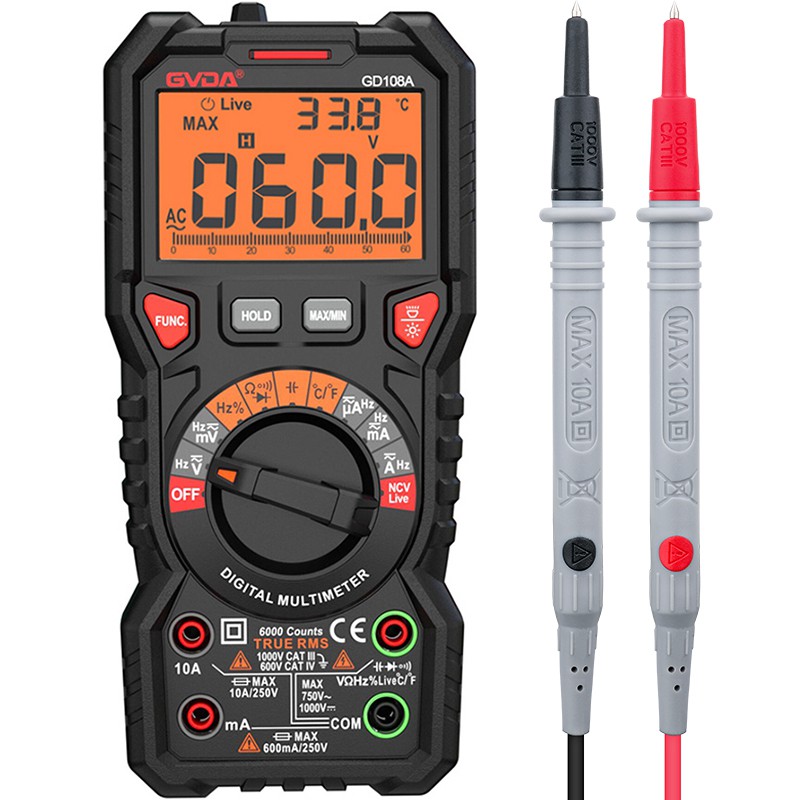

Multimeter zur Messung der Qualität von Chip-Kondensatoren
1. Stellen Sie auch das Multimeter auf den entsprechenden Ohm-Gang ein. Das Prinzip der Gangauswahl ist: 1μF-Kondensatoren verwenden 20K-Gänge, 1-100μF-Kondensatoren verwenden 2K-Gänge, größer als 100, μF verwenden 200 Gänge.
2. Um die Polarität zu beurteilen, stellen Sie das Multimeter zunächst auf 100 oder 1K Ohm ein. Unter der Annahme, dass ein Pol positiv ist, verbinden Sie das schwarze Kabel mit ihm, das rote Kabel mit dem anderen Pol, notieren Sie den Widerstandswert und entladen Sie dann den Kondensator. Das heißt, lassen Sie die beiden Pole Kontakt und ändern Sie dann die Testleitung, um den Widerstand zu messen. Die schwarze Messleitung mit großem Widerstand wird mit dem Pluspol des Kondensators verbunden.
3. Verbinden Sie dann den roten Stift des Multimeters mit dem Pluspol des Kondensators und den schwarzen Stift mit dem Minuspol des Kondensators. Wenn die Anzeige langsam von 0 ansteigt und schließlich das Überlaufsymbol 1 angezeigt wird, ist der Kondensator in Ordnung. Wenn es immer als 0 angezeigt wird, ist der Kondensator intern kurzgeschlossen. Wenn 1 angezeigt wird, ist der Kondensator intern getrennt.
Wie kann man die Qualität von Chipkondensatoren mit einem Digitalmultimeter beurteilen?
Erkennung von Festkondensatoren
1. Erkennen Sie kleine Kondensatoren unter 10 pF
Da die Kapazität des Festkondensators unter 10 pF zu klein ist, kann durch Messen mit einem Multimeter nur qualitativ geprüft werden, ob Leckage, innerer Kurzschluss oder Durchschlag vorliegt. Beim Messen können Sie den Multimeter R × 10k-Block verwenden und zwei Teststifte verwenden, um die beiden Stifte des Kondensators nach Belieben zu verbinden, und der Widerstandswert sollte unendlich sein. Wenn der gemessene Widerstand (der Zeiger schwingt nach rechts) Null ist, bedeutet dies, dass der Kondensator durch Leckage oder internen Ausfall beschädigt ist.
2. Erkennen Sie, ob der Festkondensator von 10PF~0,01 μF geladen ist, und beurteilen Sie dann, ob er gut oder schlecht ist. Das Multimeter wählt den R×1k-Block aus. Der Wert der beiden Trioden liegt über 100, und der Durchdringungsstrom sollte klein sein. 3DG6 und andere Silizium-Trioden können ausgewählt werden, um eine Verbundröhre zu bilden. Die roten und schwarzen Messleitungen des Multimeters werden jeweils mit dem Emitter e und dem Kollektor c der Verbundröhre verbunden. Aufgrund der verstärkenden Wirkung der zusammengesetzten Triode wird der Lade- und Entladevorgang des zu testenden Kondensators verstärkt, so dass das Pendel des Multimeterzeigers erhöht wird, was für die Beobachtung bequem ist. Es ist zu beachten, dass während des Prüfbetriebs, insbesondere bei der Messung von Kondensatoren kleiner Kapazität, die Pins des zu prüfenden Kondensators immer wieder gegen die Kontaktpunkte A und B vertauscht werden müssen, um den Ausschlag des Multimeterzeigers deutlich zu sehen.
3. Bei Festkondensatoren über 0.01μF kann mit dem R×10k-Block des Multimeters direkt getestet werden, ob der Kondensator einen Ladevorgang hat und ob ein interner Kurzschluss oder Leckage vorliegt, und die Kapazität von Der Kondensator kann anhand der Amplitude des nach rechts schwingenden Zeigers abgeschätzt werden.
Erkennung von Elektrolytkondensatoren
1. Da die Kapazität von Elektrolytkondensatoren viel größer ist als die von allgemeinen Festkondensatoren, sollten beim Messen geeignete Bereiche für unterschiedliche Kapazitäten ausgewählt werden. Erfahrungsgemäß kann im Allgemeinen die Kapazität zwischen 1 und 47 μF im R × 1k-Block gemessen werden, und die Kapazität größer als 47 μF kann im R × 100-Block gemessen werden.
2. Verbinden Sie die rote Messleitung des Multimeters mit der negativen Elektrode und die schwarze Messleitung mit der positiven Elektrode. Im Moment des ersten Kontakts wird der Zeiger des Multimeters stark nach rechts ausgelenkt (bei gleichem elektrischen Block gilt: je größer die Kapazität, desto größer die Schwingung) und dann allmählich nach links drehen, bis er bei einem bestimmten Wert stoppt Position. Der Widerstandswert zu diesem Zeitpunkt ist der Vorwärts-Leckwiderstand des Elektrolytkondensators, der geringfügig größer ist als der Rückwärts-Leckwiderstand. Die Praxiserfahrung zeigt, dass der Ableitwiderstand von Elkos generell über mehreren hundert kΩ liegen sollte, sonst funktioniert er nicht richtig. Wenn im Test kein Ladephänomen in Vorwärts- und Rückwärtsrichtung auftritt, dh sich die Nadel nicht bewegt, bedeutet dies, dass die Kapazität verschwunden ist oder der interne Stromkreis unterbrochen ist; Kann nicht mehr verwendet werden.
3. Bei Elektrolytkondensatoren, deren positives und negatives Vorzeichen unbekannt ist, kann die obige Methode zur Messung des Ableitwiderstands verwendet werden, um sie zu bestimmen. Das heißt, messen Sie zuerst willkürlich den Ableitwiderstand, merken Sie sich seine Größe und tauschen Sie dann die Messleitungen aus, um einen Widerstandswert zu messen. Diejenige mit dem größeren Widerstandswert in den beiden Messungen ist die Vorwärtsverbindungsmethode, d. h. die schwarze Messleitung wird mit der positiven Elektrode und die rote Messleitung mit der negativen Elektrode verbunden. D? Verwenden Sie ein Multimeter, um die Elektrizität zu blockieren, und verwenden Sie die Methode der Vorwärts- und Rückwärtsladung des Elektrolytkondensators. Anhand der Größe des nach rechts schwingenden Zeigers lässt sich die Kapazität des Elkos abschätzen.
Erkennung von variablen Kondensatoren
1. Drehen Sie die Welle vorsichtig von Hand, sie sollte sich sehr glatt anfühlen und sich nicht locker und fest oder sogar festgefahren anfühlen. Wenn die Trägerwelle nach vorne, hinten, oben, unten, links, rechts usw. geschoben wird, sollte die Drehwelle nicht locker sein.
2. Drehen Sie die Welle mit einer Hand und berühren Sie die Außenkante der sich bewegenden Filmgruppe mit der anderen Hand. Sie sollten keine Lockerheit spüren. Ein Drehkondensator mit schlechtem Kontakt zwischen der rotierenden Welle und der beweglichen Platte kann nicht mehr verwendet werden.
3. Setzen Sie das Multimeter in den R×10k-Block, verbinden Sie die beiden Teststifte mit einer Hand mit dem beweglichen Teil des variablen Kondensators und dem Anschluss des festen Teils und drehen Sie die Welle langsam mit der anderen Hand. Sollte im Unendlichen stationär sein. Wenn beim Drehen der Drehwelle der Zeiger manchmal auf Null zeigt, bedeutet dies, dass es einen Kurzschlusspunkt zwischen dem beweglichen Teil und dem feststehenden Teil gibt; wenn ein bestimmter Winkel angetroffen wird, ist die Multimeteranzeige nicht unendlich, sondern ein bestimmter Widerstandswert, der anzeigt, dass sich der variable Kondensator bewegt. Es gibt ein Leckphänomen zwischen der Platte und dem Stator.
Wie misst man die Qualität von Chipkondensatoren?
Wie misst man die Qualität von Chipkondensatoren? SMD-Kondensatoren werden in der großen Elektronikindustrie eingesetzt. Verwechseln Sie sie aufgrund ihrer geringen Größe und ihres Aussehens nicht, wenn Sie eine große Anzahl von SMD-Kondensatoren messen, um eine sekundäre Wartung zu vermeiden. Die guten und schlechten Methoden zum Messen von Chipkondensatoren sind wie folgt:
1: Kondensatorfunktion und Darstellungsmethode.
Der Kondensator hat zwei Metallpole mit einem Isoliermedium dazwischen. Die Eigenschaften von Kondensatoren bestehen hauptsächlich darin, Gleichstrom und Wechselstrom zu blockieren, daher werden sie hauptsächlich für die Kopplung, Filterung, Entkopplung, Umgehung und Signalabstimmung zwischen den Stufen verwendet. Kondensatoren werden durch "C" plus eine Zahl in der Schaltung dargestellt, z. B. C8, das den Kondensator mit der Nummer 8 in der Schaltung darstellt.
2: Klassifizierung von Kondensatoren.
Kondensatoren werden unterteilt in: Gasdielektrikum-Kondensatoren, Flüssigdielektrikum-Kondensatoren, anorganische Festdielektrikum-Kondensatoren, organische Festdielektrikum-Kondensatoren und Elektrolytkondensatoren nach verschiedenen Medien. Entsprechend der Polarität wird es in polare Kondensatoren und unpolare Kondensatoren unterteilt. Je nach Struktur kann es unterteilt werden in: Festkondensator, Drehkondensator, Feinabstimmungskondensator.
3: Kapazitätseinheit des Kondensators und Stehspannung.
Die Grundeinheit der Kapazität ist F (Gesetz), und andere Einheiten sind: Millifarad (mF), Mikrofarad (uF), Nanofarad (nF) und Picofarad (pF). Da die Kapazität der Einheit F zu groß ist, sehen wir im Allgemeinen die Einheiten μF, nF und pF. Umrechnungsverhältnis: 1F=1000000μF, 1μF=1000nF=1000000pF.
Jeder Kondensator hat seinen Spannungswert, ausgedrückt in V. Im Allgemeinen ist der Nennwert der Spannungsfestigkeit von elektrodenlosen Kondensatoren relativ hoch: 63 V, 100 V, 160 V, 250 V, 400 V, 600 V, 1000 V usw. Die Spannungsfestigkeit von Polarkondensatoren ist relativ niedrig. Im Allgemeinen sind die nominellen Stehspannungswerte: 4 V, 6,3 V, 10 V, 16 V, 25 V, 35 V, 50 V, 63 V, 80 V, 100 V, 220 V, 400 V usw.
4: Die Kapazität des Kondensators.
Die Kondensatorkapazität gibt die Menge an elektrischer Energie an, die gespeichert werden kann. Die Sperrwirkung des Kondensators auf das Wechselstromsignal wird als kapazitive Reaktanz bezeichnet, die mit der Frequenz und Kapazität des Wechselstromsignals zusammenhängt. Die kapazitive Reaktanz XC=1/2πfc (f steht für die Frequenz des Wechselstromsignals und C für die Kapazität).
5: Unterscheiden und messen Sie die positiven und negativen Elektroden des Kondensators.
Der schwarze Block mit der Markierung auf dem Kondensator ist die negative Elektrode. Auf der Kondensatorposition auf der Platine befinden sich zwei Halbkreise, und der Stift, der dem farbigen Halbkreis entspricht, ist der Minuspol. Es ist auch nützlich, die Länge der Stifte zu verwenden, um die positiven und negativen langen Beine als positiv und die kurzen Beine als negativ zu unterscheiden.
Wenn wir den positiven und negativen Pol des Kondensators nicht kennen, können wir ihn mit einem Multimeter messen. Das Medium zwischen den beiden Polen des Kondensators ist kein absoluter Isolator, und sein Widerstand ist nicht unendlich, sondern ein endlicher Wert, im Allgemeinen über 1000 Megaohm. Der Widerstand zwischen den beiden Polen eines Kondensators wird als Isolationswiderstand oder Ableitwiderstand bezeichnet. Der Leckstrom des Elektrolytkondensators ist nur dann klein (großer Leckwiderstand), wenn der positive Anschluss des Elektrolytkondensators mit der positiven Stromversorgung verbunden ist (schwarzer Teststift, wenn der elektrische Block verwendet wird) und der negative Anschluss mit dem verbunden ist Minuspol der Stromversorgung (der rote Teststift, wenn die Stromversorgung blockiert ist). Im Gegensatz dazu nimmt der Leckstrom des Elektrolytkondensators zu (der Leckwiderstand nimmt ab).
Wenn Sie es nicht wissen, können Sie zuerst davon ausgehen, dass ein bestimmter Pol ein „Plus“-Pol ist, das Multimeter wählt den R*100- oder R*1K-Block aus und verbindet dann den angenommenen „Plus“-Pol mit der schwarzen Messleitung des Multimeter, und die andere Elektrode ist mit der roten Messleitung des Multimeters verbunden. Die Messleitungen werden angeschlossen, und die Skala, bei der die Nadel stoppt (der Widerstandswert der linken Nadel ist groß), kann für ein digitales Multimeter direkt abgelesen werden. Entladen Sie dann den Kondensator (die beiden Leitungen berühren sich) und schalten Sie dann die beiden Messleitungen um, um erneut zu messen. Bei den beiden Messungen, wenn die letzte Position der Uhrennadel links ist (oder der Widerstandswert groß ist), wird das schwarze Uhrenkabel mit der positiven Elektrode des Elektrolytkondensators verbunden.
6: Kondensatorkennzeichnungsmethode und Kapazitätsfehler.
Die Kennzeichnungsverfahren für Kondensatoren werden unterteilt in: Direktkennzeichnungsverfahren, Farbkennzeichnungsverfahren und Nummernkennzeichnungsverfahren. Für relativ große Kondensatoren wird oft das direkte Standardverfahren verwendet. Wenn es {{0}}.005 ist, bedeutet es 0,005uF=5nF. Wenn es 5n ist, bedeutet es 5nF.
Zahlenstandardmethode: Im Allgemeinen werden drei Ziffern verwendet, um die Kapazität darzustellen, die ersten beiden Ziffern stellen signifikante Ziffern dar und die dritte Ziffer ist die Potenz von 10. Beispiel: 102 bedeutet 10x10x10PF=1000PF, 203 bedeutet 20x10x10x10PF.
Bei der Farbcodierungsmethode werden entlang der Richtung der Kondensatorleitungen unterschiedliche Farben verwendet, um unterschiedliche Zahlen darzustellen, der erste und der zweite Ring stellen die Kapazität dar und die dritte Farbe stellt die Anzahl der Nullen nach den signifikanten Ziffern dar (Einheit: pF). Die durch die Farben dargestellten Werte sind: schwarz=0, braun=1, rot=2, orange=3, gelb=4, grün=5, blau=6, lila=7, grau=8 und weiß=9.
Der Kapazitätsfehler wird durch die Symbole F, G, J, K, L und M dargestellt, und die zulässigen Fehler betragen jeweils ±1 Prozent, ±2 Prozent, ±5 Prozent, ±10 Prozent, ±15 Prozent und ±20 Prozent .
