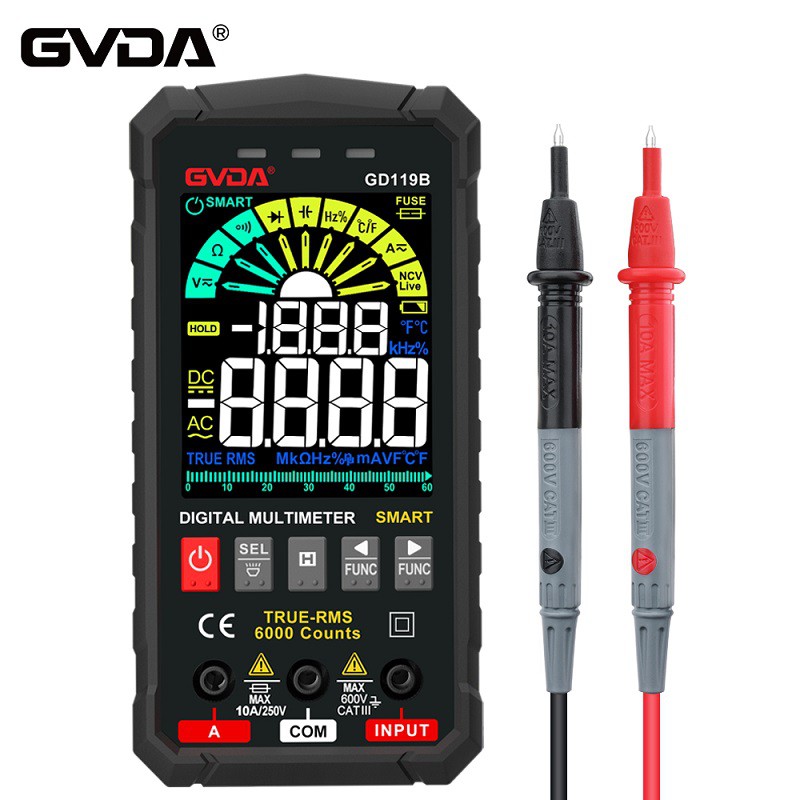

Multimeter zur Bestimmung der guten und schlechten Verbundrohrmethode
Verwenden Sie das Multimeter, um gute und schlechte Verbundröhren zu identifizieren. Das Multimeter wird in die R xlkΩ-Datei gelegt, der rote Messstab nimmt das Gate der Röhre G, der schwarze Messstab wird mit dem Quellenpol S verbunden. Dieses Mal sollte sich der Kopfzeiger nicht bewegen, sollte mindestens 500 kΩ oder mehr betragen, dann ist das Gate gut. Wenn weniger als 500 kΩ vorhanden sind, ist das Röhrengate undicht, nicht gut. Wenn der Widerstandswert nahe Null liegt, ist das Gate kaputt, die zu testende Röhre ist vollständig beschädigt.
Nachdem die obigen Messungen durchgeführt wurden und festgestellt wurde, dass der Gate-Widerstand gut ist, werden die beiden Stäbe des Multimeters zur Ausrichtung verwendet, d. h. der schwarze Messstab wird mit Gate G verbunden und der rote Messstab mit Quelle S. Wenn der zu diesem Zeitpunkt gemessene Widerstandswert mit dem vor der Ausrichtung des Messstabs gemessenen Wert übereinstimmt, bedeutet dies, dass die gemessene Röhre nicht zum Schutz der Diode im Gate eingerichtet wurde. Wenn der Widerstandswert weniger als 10 kΩ beträgt (normalerweise etwa 2 kΩ), bedeutet dies, dass die Röhre zum Schutz der Diode im Gate eingerichtet wurde.
Nach dem Anschließen der Leitung den Schalter K schließen. Diesmal werden die normalerweise geschlossenen Kontakte des Druckschalters mit Gate und Quelle kurzgeschlossen, d. h. VGS=OV, die Röhre leitet nicht, die Leitung der Leuchtdioden leuchtet nicht. Drücken Sie dann den Druckschalter, diesmal werden die normalerweise offenen Kontakte Gate und Emitter kurzgeschlossen, VGS ist negativ, die Röhre leitet, es fließt Strom durch die Leuchtdiode, die Leuchtdiode leuchtet. Der 300-Ω-Widerstand in der Abbildung ist der Strombegrenzungswiderstand der Leuchtdiode. Nach der Messung werden die oben genannten Anforderungen erfüllt, was darauf hinweist, dass die gemessene hochohmige Verbundröhre normal funktioniert.
Wenn die Leuchtdiode nach dem Schließen des Schalters K aufleuchtet, bedeutet dies, dass der Source-Emitter oder der Source-Drain der MOS-Röhre durchdrungen ist und die Röhre beschädigt ist. Wenn die Leuchtdiode hingegen nach dem Drücken des Druckknopfschalters immer noch nicht aufleuchtet, bedeutet dies, dass das Röhren-Gate möglicherweise abgenutzt ist oder die Gate-Leckage zu groß ist und die Gate-Steuerung verloren geht und die Röhre nicht verwendet werden kann.
Prinzip der Wartung der Widerstandsdatei eines Digitalmultimeters
① Überprüfen Sie, ob der Schalter einen schlechten Kontakt hat. Dies ist eine häufige Ursache für Widerstandsfehler.
② Überprüfen Sie, ob der Thermistor einen Leerlauffehler aufweist oder der Widerstandswert zu groß wird. Der Thermistor ist in Reihe mit dem Widerstandsdraht vor dem Standard-Widerstandsschutzgerät verbunden. Wenn sein Leerlauffehler auftritt, kann der gesamte Widerstandsdraht nicht gemessen werden: Wenn der Widerstandswert sehr groß wird, führt ein kleinerer zu großen Messfehlern, ein größerer zu einem Ausfall des Widerstandsdrahts.
③Überprüfen Sie, ob der Standardwiderstand einen Leerlauffehler aufweist oder ob sein Widerstandswert zu groß wird. Standardwiderstände werden in Reihe geschaltet, um Komponenten eines Widerstandsmesskreises zu bilden. Sobald ein Widerstandsbereich des Standardwiderstands einen Leerlaufzustand aufweist, führt dies nicht nur zu einem Fehler im Bereich, sondern auch zu einer Beeinträchtigung des entsprechenden Bereichs. Überprüfen Sie dies entsprechend der spezifischen Leistung der Fehleranalyse und -beurteilung.
④Überprüfen Sie, ob der parallel zwischen den CE-Polen des Überspannungsschutztransistors geschaltete Kondensator (0,1 u F) kurzgeschlossen ist oder ernsthaft undicht ist.
⑤ Prüfen Sie, ob der Widerstand in Reihe mit dem Referenzspannungsausgang defekt oder abgelötet ist.
