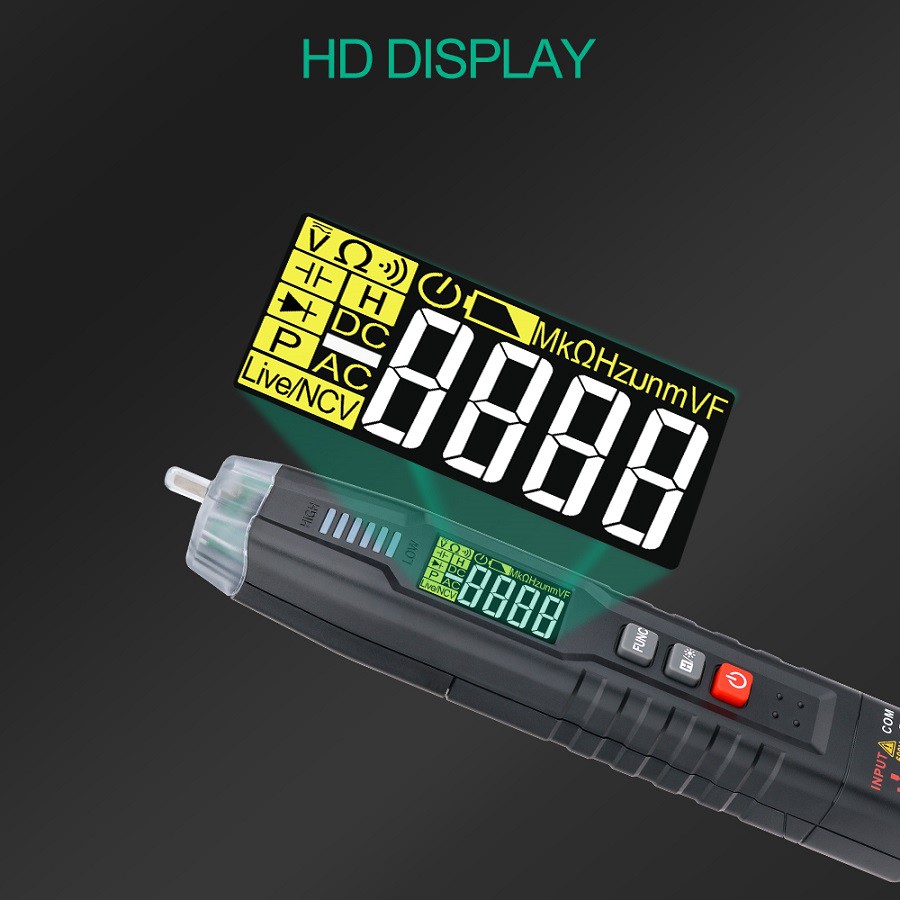

Messbereich der technischen Eigenschaften des Multimeters
(1) Wechsel- und Gleichspannung (Wechselstromfrequenz beträgt 45 Hz-500Hz); Die Bereiche liegen bei 200 mV, 2 V, 20 V bzw. 1000, die DC-Genauigkeit liegt unter ±(0,8 Prozent des Messwerts plus 2 Ziffern) und die AC-Genauigkeit beträgt ±(des Messwerts 1 Prozent plus 5 Zeichen ); Eingangsimpedanz, DC-Datei ist 10 MΩ, AC-Datei ist 10 MΩ, 100PF.
⑵ Wechsel- und Gleichstrom
Die Messbereiche betragen 200μA, 2mA, 200mA und 10A. Die DC-Genauigkeit beträgt ±(1,2 Prozent des Messwerts plus 2 Ziffern), die AC-Genauigkeit beträgt ±(2,0 Prozent des Messwerts plus 5 Ziffern) und die maximale Spannungslast beträgt 250 mV (AC rms).
⑶ Widerstand:
Die Messbereiche sind: 200Ω, 2kΩ, 200kΩ, 20MΩ und 20MΩ sechs Stufen. Die Genauigkeit beträgt ±(2,0 Prozent des Messwerts plus 3 Ziffern).
⑷Diodenleitungsspannung:
Der Messbereich beträgt {{0}}~1,5 V und der Prüfstrom beträgt 1 mA ± 0,5 mA.
(5) Transistorwerterkennung:
Die Testbedingungen sind: VCE=2.8V, IB=10μA.
⑹Kurzschlusserkennung:
Widerstand des Stromkreises prüfen<20Ω±10Ω
Widerstandsmessung eines Digitalmultimeters
Stecken Sie die rote Messleitung in die „V/Ω“-Buchse, wählen Sie den geeigneten Widerstandsmessbereich entsprechend der Größe des Widerstands aus, berühren Sie die beiden Enden des Widerstands mit der roten und der schwarzen Messleitung und beobachten Sie den Messwert. Insbesondere bei der Messung des Widerstands am Stromkreis (des Widerstands auf der Leiterplatte) sollte zuerst die Stromversorgung des Stromkreises ausgeschaltet werden, um keine Schwankungen beim Messwert zu verursachen. Es ist verboten, Widerstandsgeräte zum Messen von Strom oder Spannung (insbesondere 220-V-Wechselspannung) zu verwenden, da sonst das Multimeter leicht beschädigt werden kann. Darüber hinaus kann anhand der Widerstandsdatei auch qualitativ beurteilt werden, ob der Kondensator gut oder schlecht ist. Schließen Sie zuerst die beiden Pole des Kondensators kurz (berühren Sie beide Pole gleichzeitig mit einer Messleitung, um den Kondensator zu entladen), berühren Sie dann die beiden Messleitungen des Multimeters jeweils mit den beiden Polen des Kondensators und beobachten Sie die Anzeige Widerstandswert. Wenn der zu Beginn angezeigte Widerstandswert sehr klein ist (entspricht einem Kurzschluss), beginnt sich der Kondensator aufzuladen, der angezeigte Widerstandswert steigt allmählich an und schließlich wird der angezeigte Widerstandswert „1“ (entspricht einem offenen Stromkreis). Dies bedeutet, dass der Kondensator in Ordnung ist. Wenn die oben genannten Schritte befolgt werden und der angezeigte Widerstandswert unverändert bleibt, bedeutet dies, dass der Kondensator beschädigt ist (offener Stromkreis oder Kurzschluss). Besonderes Augenmerk sollte auf die Auswahl des geeigneten Widerstandsbereichs entsprechend der Größe der Kapazität gelegt werden, wenn beispielsweise 200k-Bereich für 47μF, 2M-Bereich für 4,7μF usw. gemessen werden.
