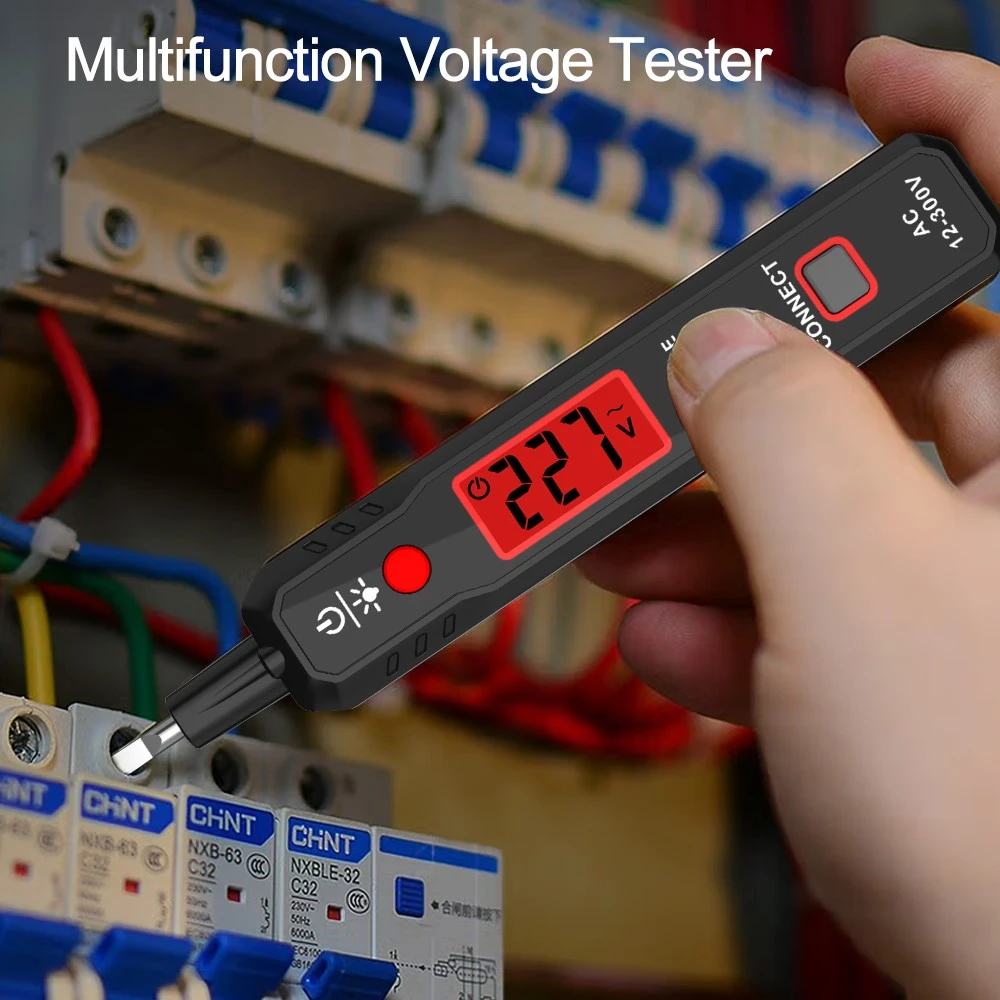

Details zur Verwendung des Induktions-Digitalanzeigestifts
I. Beschreibung der Schaltfläche:
Eine Taste „DIREKT“: für die direkte Messtaste (vom LCD-Bildschirm weg), das heißt, wenn Sie mit der Metallvorderseite des elektrischen Stifts (als Chargenkopf bezeichnet) direkten Kontakt mit der Leitung haben, drücken Sie bitte diese Taste;
B-Taste „INDUKTANZ“: Für die Induktions-/Haltepunktmessung (näher am LCD-Bildschirm), d. h. für die Induktionsleitung am Chargenkopf (beachten Sie, dass Induktion kein direkter Kontakt ist), drücken Sie bitte diese Taste.
Unabhängig davon, wie der Text auf dem Stift gedruckt ist, ist im Allgemeinen die Taste, die weiter vom LCD entfernt ist, die Direktmessungstaste und die Taste, die näher am LCD ist, die Sense/Breakpoint-Messtaste. Wenn dies nicht das Layout ist, deutet dies auf ein Häuschen oder minderwertige Produkte hin. Zu Ihrer Sicherheit empfehlen wir den Kauf nicht.
Zweitens: direkte Erkennung.
1. Berühren Sie die Taste „DIREKT“. Das vordere Metallende des Stifts hat direkten Kontakt mit dem zu erkennenden Objekt: 1.1 Die letzte Ziffer ist die Nummer des gemessenen Objekts. Das vordere Metallende des Stifts hat direkten Kontakt mit dem zu erkennenden Objekt.
1.1 Die letzte Ziffer steht für den gemessenen Spannungswert (der Stift ist in die fünf Spannungswerte 12 V, 36 V, 55 V, 110 V und 220 V unterteilt. Normalerweise ist ein Wert unter 36 V nicht lebensgefährlich.)
1.2 Nicht bis zu 70 % des Anzeigewerts des oberen Segments, die Anzeige des unteren Segmentwerts;
1.3. Beim Messen von Gleichstrom, der nicht an Erde angelegt wird, sollte die Hand den anderen Pol berühren (z. B. Plus- oder Minuspol).
2. Wenn der Stift direkten Kontakt mit dem Feuerdraht hat, leuchtet die Anzeige sofort auf, unabhängig davon, ob die Hand eine der Messtasten berührt hat oder nicht:
2.1 Wenn die Hand keine der Messtasten berührt, leuchtet die Anzeige auf und zeigt 12 V an, was nicht zulässig ist.
2.2 Wenn die Hand die induktive/Haltepunkt-Messtaste berührt, leuchtet die Anzeige auf und zeigt 110 V an, was nicht zulässig ist;
2.3 Wenn die Hand die Direktmessungstaste berührt, leuchtet die Anzeige auf und zeigt 220 V an, was ein genauer Wert ist.
2.4 Zusammenfassend lässt sich sagen: Wenn die Anzeige aufleuchtet, ohne dass die Hand eine der Messtasten berührt, weist dies auf das Vorhandensein von 220 V auf der Wechselstromleitung hin!
3. Wenn die Hand die Direktmessungstaste berührt und der Stift in direktem Kontakt mit dem menschlichen Körper, Feuerkabel, Nullkabel, Erdungskabel, Metall und anderen leitfähigen Objekten ist, kann die Anzeige aufleuchten. Die tatsächliche Spannung basiert auf den Messwerten. Wenn kein Messwert vorhanden ist, bedeutet dies, dass keine Spannung vorhanden ist. 4. Wenn die Hand die Induktions-/Trenntaste berührt, kann die Anzeige aufleuchten. Wenn kein Messwert vorhanden ist, bedeutet dies, dass keine Spannung vorhanden ist.
4. Wenn die Hand die induktive/Haltepunkt-Messtaste berührt, gibt es zwei Situationen, in denen der Stift das erkannte Objekt direkt berührt:
4.1 Die Kontrollleuchte leuchtet und es werden 110 V angezeigt. Dies bedeutet, dass am Firewire ein Wechselstrom von 220 V anliegt. Denken Sie daran, das zu beachten!
4.2 Die Anzeige leuchtet nicht, aber es gibt ein „Hochspannungssymbol“, bitte beachten Sie die „drei indirekten Erkennungen“ in den Punkten 1 und 2.
Indirekte Erkennung (auch induktive Erkennung genannt):
1. Induktionserkennung: Berühren Sie die Taste Induktions-/Klemmpunktmessung (INDUKTANZ). Berühren Sie das vordere Metallende des Stifts nahe am zu erkennenden Objekt (beachten Sie, dass es nahe am und nicht in direktem Kontakt damit ist). Wenn auf der Anzeige ein „Hochspannungssymbol“ erscheint, bedeutet dies, dass das zu erkennende Objekt mit internem Wechselstrom betrieben wird.
2. Haltepunkterkennung: Messung von gebrochenen Drähten. Berühren Sie die Taste INDUCTANCE. Das vordere Metallende des Stifts befindet sich in der Nähe des Drahts (beachten Sie, dass es in der Nähe ist und nicht direkt mit diesem in Kontakt steht) oder in direktem Kontakt mit der Isolierung des Drahts. Wenn das „Hochspannungssymbol“ verschwindet, handelt es sich hier um den Haltepunkt.
3. Mit dieser Funktion können Sie problemlos zwischen Null- und Phasenleitungen unterscheiden (um den Abstand zwischen den Leitungen bei der Messung nebeneinanderliegender Leitungen zu vergrößern). Erkennung von Mikrowellenstrahlung und Leckagen.
Viertens, Anmerkungen:
1. Die Taste muss nicht fest gedrückt werden.
2. Die beiden Messtasten sollten beim Testen nicht gleichzeitig berührt werden, da dies sonst die Empfindlichkeit und die Testergebnisse beeinträchtigt.
