So testen Sie mit einem Multimeter den Erdungsdraht Ihrer Haushaltssteckdose
Wir haben keinen professionellen Erdungswiderstandsprüfer im Haus – und es lohnt sich auch nicht, einen speziell für diesen Zweck anzuschaffen –, daher gibt es keine Möglichkeit, die genaue Qualität der Erdung zu ermitteln. Aber mit einer einfachen Messung lässt sich trotzdem feststellen, ob die Erde geerdet ist oder ob sie in der Mitte unterbrochen ist.

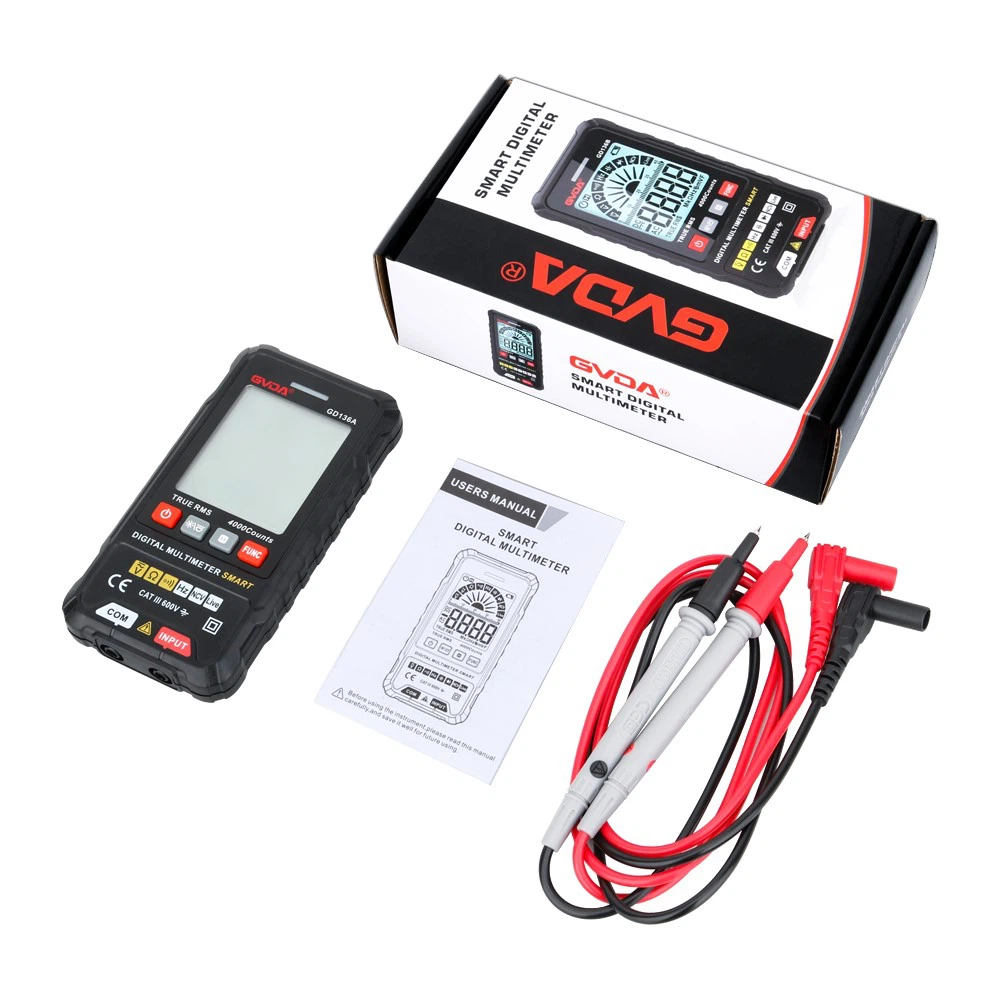

Multimeter-Test
Stellen Sie das Multimeter auf 250 V ~ oder das nächstgelegene und über 220 V Wechselspannungsgerät ein, um die Spannung zwischen dem Feuerdraht und der Nulllinie bzw. dem Feuerdraht und der Erde zu messen.
Wenn die Differenz zwischen den beiden Spannungen weniger als 5 V beträgt, ist die Erdung gut geerdet – und je geringer die Differenz, desto besser die Erdungsqualität.
Glühlampentest
Nehmen Sie eine Glühbirne, verbinden Sie ein Ende mit dem Feuerkabel und das andere Ende mit dem Nullkabel und dem Erdungskabel und vergleichen Sie die Helligkeit der Glühbirne zweimal.
Wenn die Helligkeit beider Lampen gleich ist oder die Lampe bei angeschlossener Erde leicht dunkel ist, ist die Erde gut geerdet. Wenn die Lampe bei angeschlossener Erde nicht hell ist, liegt ein Erdungsfehler vor.
Hinweis: Bei dieser Prüfmethode darf sich kein Fehlerstrom-Schutzschalter in der Leitung befinden, da sonst bei der Erdungsprüfung der Fehlerstrom-Schutzschalter auslöst und kein Vergleich möglich ist.
Phasendetektor
Dieses Ding ist billiger als ein Multimeter, etwa 10 Yuan, es gibt es von vielen Marken, eine durchschnittliche Benutzerfamilie sollte es immer haben.
Die Verwendung ist auch sehr praktisch: Stecken Sie es direkt in die Steckdose und achten Sie auf die Reihenfolge der drei Lichter am Detektor. Im Vergleich dazu können Sie feststellen, ob die Erdung normal ist (auch ein Null-Brandfehler kann erkannt werden). Mit den ersten beiden Methoden können Sie natürlich nur feststellen, ob die Erdung vorhanden ist. Die spezifische Qualität der Erdung lässt sich nicht feststellen.
1, ein gutes Erdungskabel hat einen Widerstandswert von etwa 4 Ohm,
2. Versuchen Sie zunächst, die Leckage-Test-Sprungtaste zu drücken, um zu prüfen, ob das Leckage-Schutzgerät funktioniert.
3. Bei der Stromversorgung habe ich ein Zeigermultimeter verwendet, um die Spannungsdifferenz zwischen der Nulllinie und der Erdungslinie zu messen. Dann habe ich das Messgerät einfach auf den 10-V-Wechselstrom-Gang eingestellt und eine Spannung von 3 bis 5 V gemessen. Um zu messen, ob das Erdungskabel in Ordnung ist, kann das Multimeter verwendet werden, um diese beiden Leitungen zu testen. Wenn keine kleine Spannung vorhanden ist, bedeutet dies, dass das Erdungskabel getrennt ist.
4. In einem Haus ist eine Metallwasserleitung in die Erde eingelassen. Nach dem Ausschalten des Stroms messen Sie mit einem Multimeter den Widerstand zwischen der Nulllinie und der Erdungsleitung. Da die Wasserleitung in jedem Haus nicht neu oder alt ist, ist ihr Widerstandswert auch unterschiedlich. Der Widerstand zwischen der Leitung und der Erdungsleitung kann jedoch innerhalb von 6 Ohm gemessen werden. Wenn kein Strom vorhanden ist, kann die Messung des Widerstands zwischen der Nulllinie und der Erdungsleitung am besten Aufschluss darüber geben, ob die Erdungsleitung geeignet ist. Je größer der Widerstand, desto unsicherer!
5. Schließen Sie das Multimeter an einen 50-mA-Strom an und schalten Sie es ein. Berühren Sie beim Einschalten der Stromversorgung mit den beiden Stiften des Multimeters ein Ende der Nulllinie und ein Ende der Erde. Dadurch kann sofort eine gute Erdung ausgelöst werden.
Denn die Mindestempfindlichkeit der Fehlerstrom-Absicherung liegt bei 15 mA, wenn in diesem kleinen Bereich eine Auslösung erfolgen soll und zwar von der Nulllinie in die Erde, also die für das Haus geeignete Erdung.
