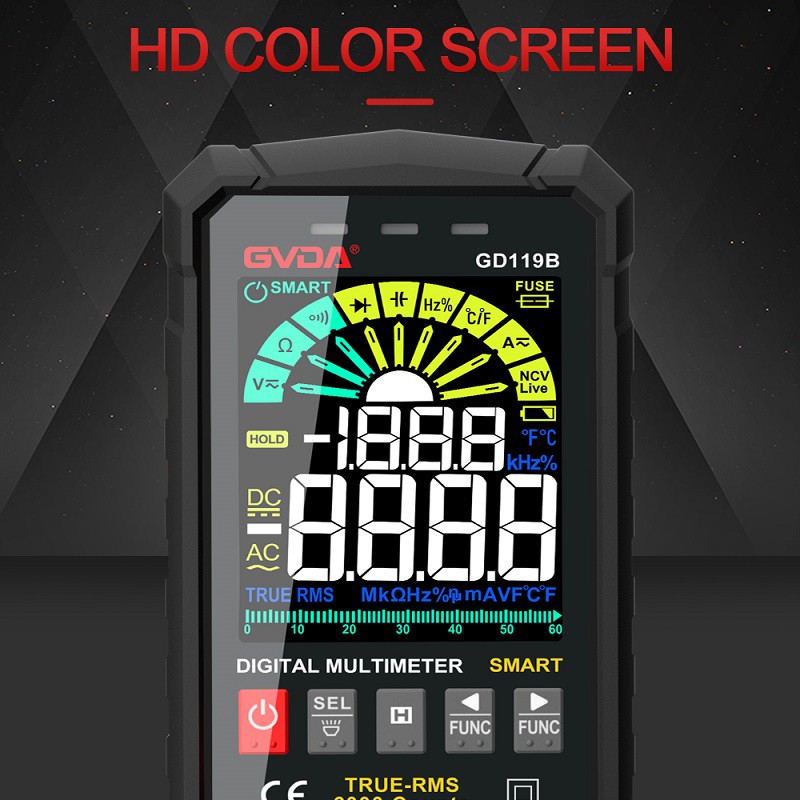

Verwendung eines Digitalmultimeters zur Beurteilung der Qualität allgemeiner Kondensatoren
1. Erkennung kleiner Kondensatoren unter 10 pF: Da die Kapazität von Festkondensatoren unter 10 pF zu gering ist, kann durch Messung mit einem Multimeter nur qualitativ überprüft werden, ob Leckage, interner Kurzschluss oder Durchschlag vorliegen.
Beim Messen können Sie den R×10k-Block des Multimeters wählen und die beiden Messleitungen verwenden, um die beiden Pins des Kondensators beliebig zu verbinden, und der Widerstand sollte unendlich sein. Wenn der gemessene Widerstandswert (der Zeiger schwingt nach rechts) Null ist, bedeutet dies, dass der Kondensator durch Leckage oder internen Durchschlag beschädigt ist.
2. Festen Kondensator mit 10PF-001μF erkennen: durch Beurteilung, ob ein Ladephänomen vorliegt, und anschließende Beurteilung, ob es gut oder schlecht ist. Das Multimeter wählt den R×1k-Block aus. Die Werte der beiden Trioden liegen beide über 100 und der Durchdringungsstrom sollte gering sein. 3DG6 und andere Arten von Siliziumtransistoren können zur Bildung von Verbundröhren verwendet werden.
Die roten und schwarzen Messleitungen des Multimeters werden jeweils an den Emitter e und den Kollektor c der Verbundröhre angeschlossen. Durch den Verstärkungseffekt der Verbundtriode wird der Lade- und Entladevorgang des gemessenen Kondensators verstärkt und das Pendel des Zeigers des Multimeters vergrößert, was für die Beobachtung praktisch ist.
Es ist zu beachten, dass es während des Prüfvorgangs, insbesondere bei der Messung eines Kondensators mit geringer Kapazität, erforderlich ist, die Pins des zu prüfenden Kondensators wiederholt auf die Berührungspunkte A und B umzuschalten, damit der Zeiger des Multimeters schwenkt ist deutlich zu erkennen.
Bei festen Kapazitäten über 001 μF kann mit dem R×10k-Block des Multimeters direkt getestet werden, ob der Kondensator einen Ladevorgang durchführt und ob ein interner Kurzschluss oder ein Leck vorliegt, und die Kapazität des Kondensators kann entsprechend abgeschätzt werden Amplitude des Zeigers, der nach rechts schwingt.
Fehlerbehebung:
1. Erkennung kleiner Kondensatoren unter 10 pF: Da die Kapazität von Festkondensatoren unter 10 pF zu gering ist, kann durch Messung mit einem Multimeter nur qualitativ überprüft werden, ob Leckage, interner Kurzschluss oder Durchschlag vorliegen.
Beim Messen können Sie den R×10k-Block des Multimeters wählen und die beiden Messleitungen verwenden, um die beiden Pins des Kondensators beliebig zu verbinden, und der Widerstand sollte unendlich sein. Wenn der gemessene Widerstandswert (der Zeiger schwingt nach rechts) Null ist, bedeutet dies, dass der Kondensator durch Leckage oder internen Durchschlag beschädigt ist.
2. Festen Kondensator mit 10PF-001μF erkennen: durch Beurteilung, ob ein Ladephänomen vorliegt, und anschließende Beurteilung, ob es gut oder schlecht ist. Das Multimeter wählt den R×1k-Block aus. Die Werte der beiden Trioden liegen beide über 100 und der Durchdringungsstrom sollte gering sein. 3DG6 und andere Arten von Siliziumtransistoren können zur Bildung von Verbundröhren verwendet werden.
Die roten und schwarzen Messleitungen des Multimeters werden jeweils an den Emitter e und den Kollektor c der Verbundröhre angeschlossen. Durch den Verstärkungseffekt der Verbundtriode wird der Lade- und Entladevorgang des gemessenen Kondensators verstärkt und das Pendel des Zeigers des Multimeters vergrößert, was für die Beobachtung praktisch ist.
Es ist zu beachten, dass es während des Prüfvorgangs, insbesondere bei der Messung eines Kondensators mit geringer Kapazität, erforderlich ist, die Pins des zu prüfenden Kondensators wiederholt auf die Berührungspunkte A und B umzuschalten, damit der Zeiger des Multimeters schwenkt ist deutlich zu erkennen.
Bei festen Kapazitäten über 001μF kann mit dem R×10k-Getriebe des Multimeters direkt getestet werden, ob der Kondensator einen Ladevorgang durchführt und ob ein interner Kurzschluss oder Leckage vorliegt 1. Häufige Fehler des Kondensators. Wenn einer der folgenden Zustände des Kondensators festgestellt wird, sollte die Stromversorgung sofort unterbrochen werden.
(1) Ausdehnung des Kondensatorgehäuses oder Ölleckage.
(2) Das Gehäuse ist zerbrochen und es kommt zu einem Funkenüberschlag.
(3) Ungewöhnliches Geräusch im Kondensator.
(4) Die Temperatur der Schale ist höher als 55 Grad und der Temperaturanzeigechip fällt ab.
2. Fehlerbehebung bei Kondensatoren
(1) Wenn der Kondensator explodiert und Feuer fängt, trennen Sie sofort die Stromversorgung und löschen Sie das Feuer mit Sand und einem trockenen Feuerlöscher.
(2) Wenn die Sicherung des Kondensators durchgebrannt ist, sollte dies dem Dispatcher gemeldet werden und der Leistungsschalter des Kondensators sollte nach Einholung der Zustimmung geöffnet werden.
Unterbrechen Sie die Stromversorgung und entladen Sie sie. Führen Sie zunächst eine externe Inspektion durch, z. B. ob an der Außenseite der Buchse Überschläge vorhanden sind, ob das Gehäuse deformiert ist, ob Öl austritt und ob ein Kurzschluss vorliegt Erdungsvorrichtung usw. und schütteln Sie den Isolationswiderstand zwischen den Polen und dem Pol zum Erdungswert. Überprüfen Sie, ob die Verkabelung der Kondensatorbank vollständig und fest ist und ob ein Phasenverlustphänomen vorliegt. Wenn kein Fehlerphänomen festgestellt wird, ersetzen Sie die Versicherung und nehmen Sie sie in Betrieb.
Wenn die Sicherung nach der Stromübertragung immer noch durchbrennt, sollte der defekte Kondensator entfernt und die Stromübertragung zum Rest wieder aufgenommen werden. Wenn der Leistungsschalter gleichzeitig mit dem Durchbrennen der Sicherung auslöst, üben Sie zu diesem Zeitpunkt keine Gewalt aus. Es muss nach Abschluss der oben genannten Inspektion und der Erneuerung der Versicherung angebracht werden.
(3) Wenn der Leistungsschalter des Kondensators auslöst, aber die Shunt-Versicherung nicht unterbrochen ist, sollte der Kondensator drei Minuten lang entladen werden, bevor der Leistungsschalter, der Stromtransformator, das Stromkabel und das Äußere des Kondensators überprüft werden.
Wenn keine Anomalie festgestellt wird, kann dies an der Spannungsschwankung des externen Fehlerbusses liegen. Nach der Inspektion können Sie versuchen zu gießen; Andernfalls sollten Sie zum Schutz zusätzlich einen umfassenden Einschalttest durchführen. Wenn durch die oben genannten Inspektionen und Tests die Ursache immer noch nicht gefunden wird, ist es notwendig, das System zu überwachen und den Kondensator schrittweise zu testen. Versuchen Sie nicht zu wählen, bis der Grund herausgefunden ist.
