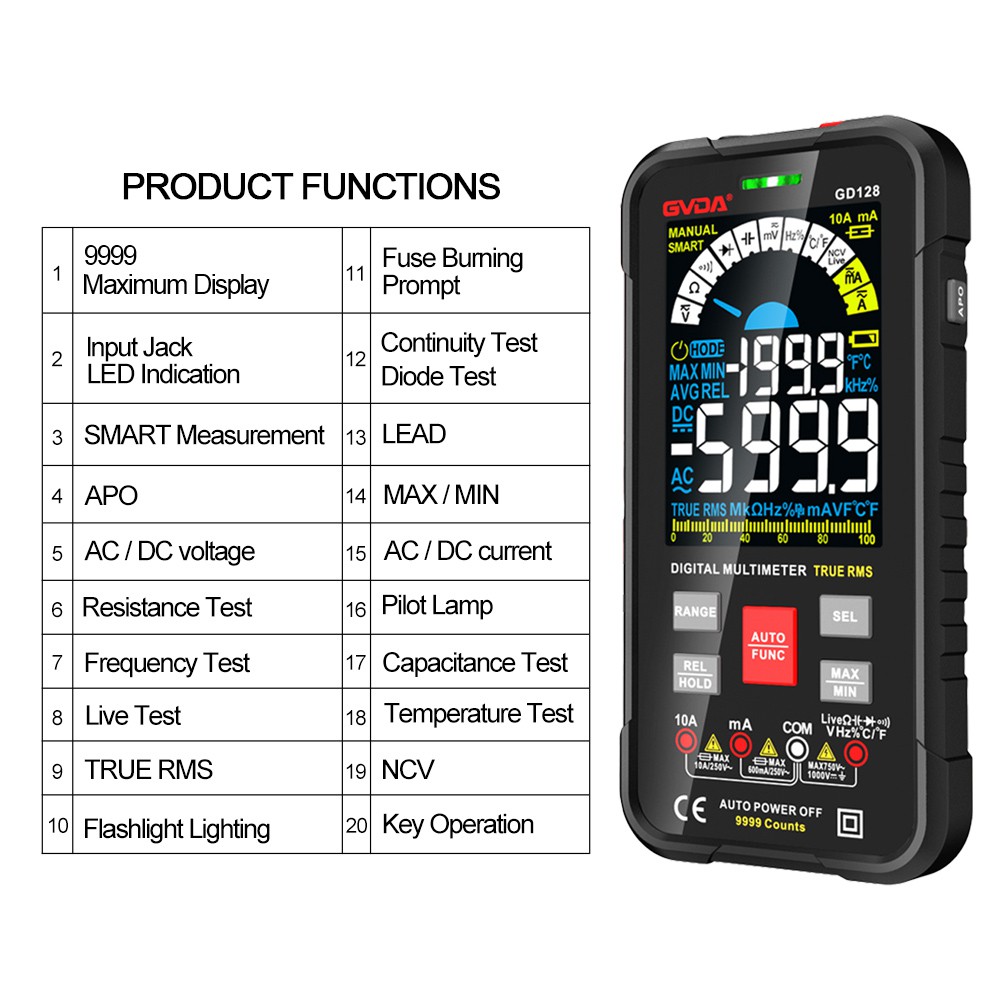

Verwendung eines Digitalmultimeters zur Beurteilung des Zustands von Klimaanlagenkondensatoren
Kondensatoren gehören zu den am häufigsten verwendeten elektronischen Bauteilen. Die Form und das Schaltsymbol des Kondensators sind in der Abbildung dargestellt. Das gebräuchliche Textsymbol für Kondensatoren ist „C“. Der Kondensator besteht hauptsächlich aus Metallelektroden, dielektrischen Schichten und Elektrodenleitungen, und die beiden Elektroden sind voneinander isoliert. Daher verfügt es über die Grundleistung, „Gleichstrom zu blockieren und mit Wechselstrom zu kommunizieren“.
Direkte Erkennung mit Kapazitätsdateien
Einige Digitalmultimeter verfügen über die Funktion der Kapazitätsmessung und ihre Bereiche sind in fünf Stufen unterteilt: 2000p, 20n, 200n, 2μ und 20μ. Bei der Messung können die beiden Pins des entladenen Kondensators direkt in die Cx-Buchse am Panel gesteckt werden und die angezeigten Daten können nach Auswahl eines geeigneten Bereichs abgelesen werden. Die 2000p-Datei eignet sich zum Messen von Kapazitäten unter 2000 pF. Die 20n-Datei eignet sich zum Messen von Kapazitäten zwischen 2000 pF und 20 nF. Die 200n-Datei eignet sich zum Messen von Kapazitäten zwischen 20nF und 200nF; Die 2μ-Datei eignet sich zum Messen von Kapazitäten zwischen 200 nF und 2 μF. 20μ-Bereich, geeignet für die Messung von Kapazitäten zwischen 2μF und 20μF.
Die Erfahrung hat gezeigt, dass einige Arten von Digitalmultimetern große Fehler aufweisen, wenn sie Kondensatoren mit kleiner Kapazität unter 50 pF messen, und es gibt fast keinen Referenzwert für die Messung von Kapazitäten unter 20 pF. Zu diesem Zeitpunkt kann die Reihenmethode zur Messung kleiner Kapazitäten verwendet werden. Die Methode ist: Suchen Sie zuerst einen Kondensator mit etwa 220 pF, messen Sie seine tatsächliche Kapazität C1 mit einem Digitalmultimeter und schließen Sie dann den kleinen zu testenden Kondensator parallel an, um seine Gesamtkapazität C2 zu messen. Anschließend wird die Differenz zwischen den beiden (C{{ 7}}C2) ist die Kapazität des kleinen zu testenden Kondensators. Mit dieser Methode ist es sehr genau, die Kapazität kleiner Kapazität von 1-20pF zu messen.
Erkennung mit Widerstandsdatei
Die Praxis hat gezeigt, dass der Ladevorgang des Kondensators auch mit einem Digitalmultimeter beobachtet werden kann, das die Änderung der Ladespannung tatsächlich mit diskreten digitalen Größen widerspiegelt. Unter der Annahme, dass die Messrate des Digitalmultimeters n-mal/Sekunde beträgt, sind bei der Beobachtung des Ladevorgangs des Kondensators n voneinander unabhängige, sequentiell ansteigende Messwerte pro Sekunde zu erkennen. Anhand dieser Anzeigefunktion des Digitalmultimeters ist es möglich, zu erkennen, ob der Kondensator in Ordnung oder schlecht ist, und die Kapazität abzuschätzen. Im Folgenden finden Sie eine Methode zur Erkennung von Kondensatoren mithilfe des Widerstandsbereichs eines Digitalmultimeters, die für Instrumente ohne Kapazitätsbereich von großem praktischem Wert ist.
Diese Methode eignet sich zur Messung von Kondensatoren mit großer Kapazität im Bereich von 0,1 μF bis zu mehreren tausend Mikrofarad.
1. Messvorgangsmethode
Drehen Sie das Digitalmultimeter auf den entsprechenden Widerstandswert, und die rote Messleitung und die schwarze Messleitung berühren jeweils die beiden Pole des zu prüfenden Kondensators Cx. Zu diesem Zeitpunkt erhöht sich der angezeigte Wert schrittweise von „000“, bis das Überlaufsymbol „1“ angezeigt wird. Wenn immer „000“ angezeigt wird, bedeutet dies, dass der Kondensator intern kurzgeschlossen ist; Wenn immer ein Überlauf angezeigt wird, ist möglicherweise die Innenelektrode des Kondensators offen oder die ausgewählte Widerstandsdatei ist möglicherweise nicht geeignet. Bei der Überprüfung des Elektrolytkondensators ist zu beachten, dass die rote Prüfleitung (positiv geladen) an den Pluspol des Kondensators und die schwarze Prüfleitung an den Minuspol des Kondensators angeschlossen wird. 2. Messprinzip
Das Messprinzip der Messung von Kondensatoren mit Widerstandsdateien. Während der Messung lädt die positive Stromversorgung den gemessenen Kondensator Cx über den Standardwiderstand R0 auf. Da Vc=0 ist, wird im Moment des Ladevorgangs „000“ angezeigt. Wenn Vc allmählich ansteigt, erhöht sich der angezeigte Wert entsprechend. Wenn Vc=2VR, beginnt das Messgerät, das Überlaufsymbol „1“ anzuzeigen. Die Ladezeit t ist die Zeit, die benötigt wird, bis der Anzeigewert von „000“ zum Überlauf wechselt. Diese Zeitspanne kann mit einer Quarzuhr gemessen werden.
