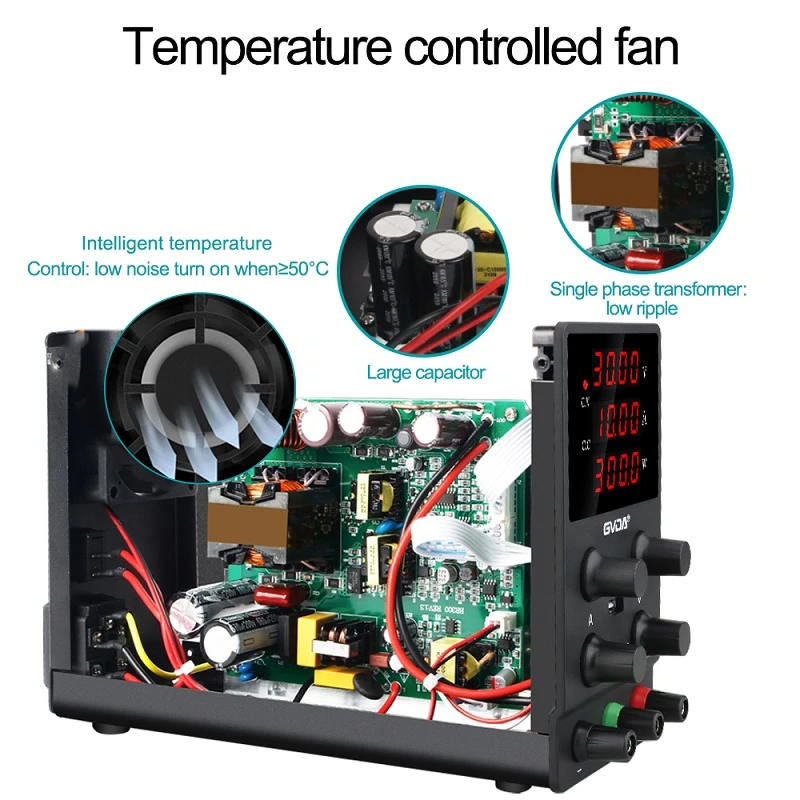

Wie steuert die DC-Stromversorgung den CC/CV-Modus?
Die meisten Labore verwenden eine Gleichstromversorgung als Konstantspannungs- oder Konstantstromversorgung. Denken Sie daran, dass ein Netzteil ein Rückkopplungssystem ist, mit dem bestimmte Parameter eingestellt werden können. Die Leistungsregelschleife kann die Spannung unter Konstantspannungsbedingungen regeln. Unter Konstantstrombedingungen kann der Leistungsrückkopplungsregelkreis den Strom regeln.
Wenn Sie also ein CV/CC-Netzteil verwenden, bedeutet dies, dass das Netzteil im CV-Modus arbeitet und die konstante Spannung gemäß der programmierbaren Spannungseinstellung anpasst, bis die Last genug Strom zieht, um die Stromeinstellung, diese programmierbare Stromeinstellung, zu erreichen normalerweise Stromgrenze genannt. Sobald der zugeführte Strom die aktuelle Einstellung erreicht, schaltet das Netzteil vom CV-Modus in den CC-Modus. Im CC-Modus passt das Netzteil den Konstantstrom gemäß dem programmierbaren Stromwert an, und da dies nicht mehr der einzustellende Parameter ist, beginnt die Spannung zu fallen. Umgekehrt, wenn das Netzteil den Konstantstrom im CC-Modus regelt, wird es auf diese Weise weiter betrieben, bis die Spannung über der Last den Sollwert erreicht. Die Stromversorgung schaltet dann den Modus von CC-Modus auf CV-Modus um. Im CV-Modus nimmt die Stromversorgung die Regulierung wie oben beschrieben wieder auf.
Die folgenden Fragen sind häufiger und werden wie folgt erklärt:
1. Wo ist der CV- oder CC-Schalter am Netzteil?
Die Antwort lautet: So etwas gibt es nicht. Denn der Leistungsmodus wird durch den Lastwiderstand bestimmt. Wenn der Widerstand hoch oder der Stromkreis offen ist, ist der Strom, der durch das Netzteil fließt, sehr niedrig, oder es fließt kein Strom durch das Netzteil, und das Netzteil befindet sich im CV-Modus. Wenn der Widerstand oder Kurzschluss gering ist, fließt entsprechend viel Strom durch das Netzteil, und das Netzteil befindet sich im CC-Modus (Abbildung 1).
Abbildung 1: Die Ausgangskennlinie des DC-Netzteils zeigt den Lastwiderstandswert (RLOAD) des Wechselrichters im CV- oder CC-Modus
2. Was ist der Prioritätsmodus?
Wir führen das folgende Konzept ein: Prioritätsmodus. Zusätzlich zu den CV- und CC-Modi kann das Netzteil auch einen Spannungsprioritätsmodus und einen Stromprioritätsmodus haben. Der Prioritätsmodus steuert die Eigenschaften der Stromversorgung. Im Spannungsprioritätsmodus hat der Regelkreis der Versorgungsspannung Vorrang. Die meisten heute auf dem Markt erhältlichen Netzteile haben nur eine Spannungsprioritätsfunktion und können keinen Stromprioritätsmodus bereitstellen. Tatsächlich ist diese Situation sehr häufig. Die meisten Ingenieure wissen nicht einmal, dass es andere Prioritätsmodi gibt. Sie wollen nur, dass ihre CV/DC-Stromversorgung einen Spannungsprioritätsmodus hat.
