Wie misst man einen Kondensator mit einem Multimeter?
(1) Erkennung von Festkondensatoren mit einer Kapazität über 0,01 pF

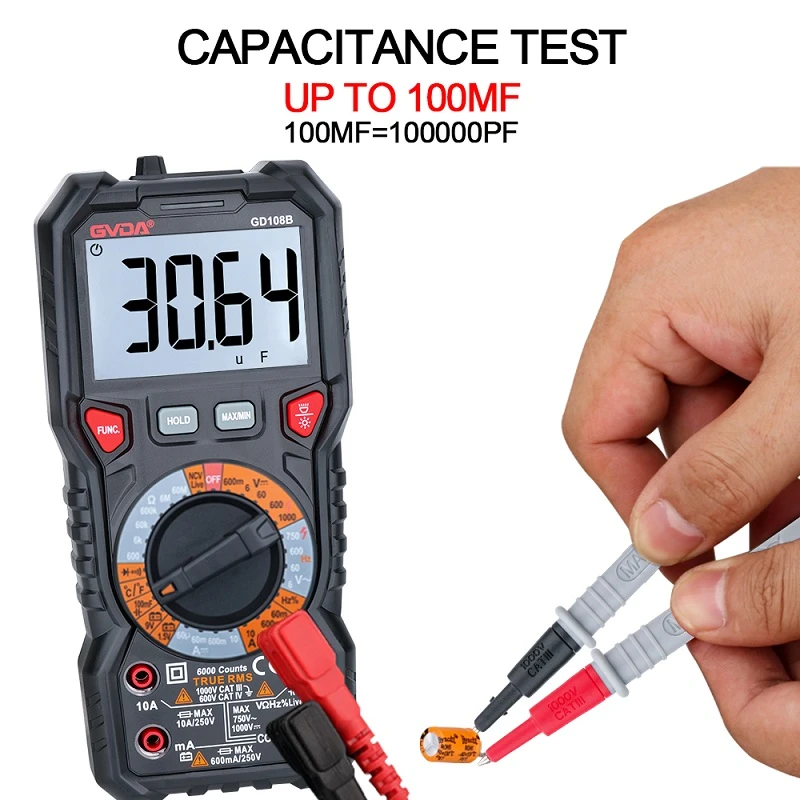

Stellen Sie das Analogmultimeter auf den R×10k-Ohm-Bereich ein und führen Sie eine Ohm-Nulleinstellung durch. Berühren Sie dann mit den roten und schwarzen Messleitungen des Multimeters jeweils die beiden Pins des Kondensators und beobachten Sie die Bewegung des Zeigers des Multimeters, wie in Abbildung 1 dargestellt.
Wenn in dem Moment, in dem die Messleitungen angeschlossen sind, der Zeiger des Multimeters leicht nach rechts schwingt und dann auf Unendlich zurückkehrt, und nach dem Austauschen der Messleitungen und einer erneuten Messung der Zeiger ebenfalls nach rechts schwingt und dann auf Unendlich zurückkehrt, kann festgestellt werden, dass der Kondensator in Ordnung ist.
Wenn der Zeiger des Multimeters in dem Moment, in dem die Messleitungen angeschlossen werden, auf nahezu „0“ schwenkt, kann festgestellt werden, dass der Kondensator defekt ist oder eine ernsthafte Undichtigkeit aufweist.
Wenn der Zeiger in dem Moment, in dem die Messleitungen angeschlossen werden, schwingt und nicht auf Unendlich zurückkehrt, kann festgestellt werden, dass der Kondensator Leckage aufweist.
Wenn der Zeiger des Multimeters bei beiden Messungen nicht schwingt, kann festgestellt werden, dass der Kondensator offen - ist.
(2) Erkennung von Festkondensatoren mit einer Kapazität von weniger als 0,01 pF
Da bei der Erkennung kleiner Kondensatoren unter 10 pF die Kapazität zu klein ist, kann mit einem Multimeter zur Messung nur geprüft werden, ob ein Leck, ein interner Kurzschluss - oder ein Ausfall vorliegt. Wählen Sie beim Messen den R×10k-Bereich des Multimeters und verbinden Sie die beiden Messleitungen nach dem Zufallsprinzip mit den beiden Pins des Kondensators. Der Widerstandswert sollte unendlich sein. Wenn der gemessene Widerstandswert Null ist, kann festgestellt werden, dass der Kondensator durch Leckage beschädigt oder intern defekt ist.
(3) Mit der folgenden Methode können Festkondensatoren mit einer Kapazität zwischen 10 pF und 0,01 μF erkannt werden.
Stellen Sie das Multimeter auf den R×10k-Bereich ein. Wählen Sie zwei Transistoren 3DC6 (oder 9013) mit einem Wert größer als 100 aus, um einen zusammengesetzten Transistor zu bilden. Das schematische Schaltbild ist in Abbildung 2 dargestellt. Nutzen Sie den Verstärkungseffekt des Verbundtransistors, um den Ladestrom des gemessenen Kondensators zu verstärken und so die Schwingamplitude des Zeigers des Multimeters zu erhöhen. Schließen Sie den gemessenen Kondensator zwischen die Basis b und den Kollektor c des Verbundtransistors an und verbinden Sie die roten und schwarzen Messleitungen des Multimeters mit dem Emitter e bzw. dem Kollektor c des Verbundtransistors.
Wenn der Zeiger des Multimeters leicht schwingt und dann auf unendlich zurückkehrt, bedeutet dies, dass der Kondensator in Ordnung ist.
Wenn sich der Zeiger nicht bewegt oder nicht auf Unendlich zurückkehren kann, ist der Kondensator beschädigt.
Vertauschen Sie während des Prüfvorgangs, insbesondere bei der Messung von Kondensatoren mit kleinerer Kapazität, wiederholt die beiden Kontaktpunkte der Stifte des gemessenen Kondensators, um die Bewegung des Zeigers des Multimeters deutlich zu beobachten.
