Erläuterung häufiger Probleme bei der Widerstandsmessung mit einem Multimeter

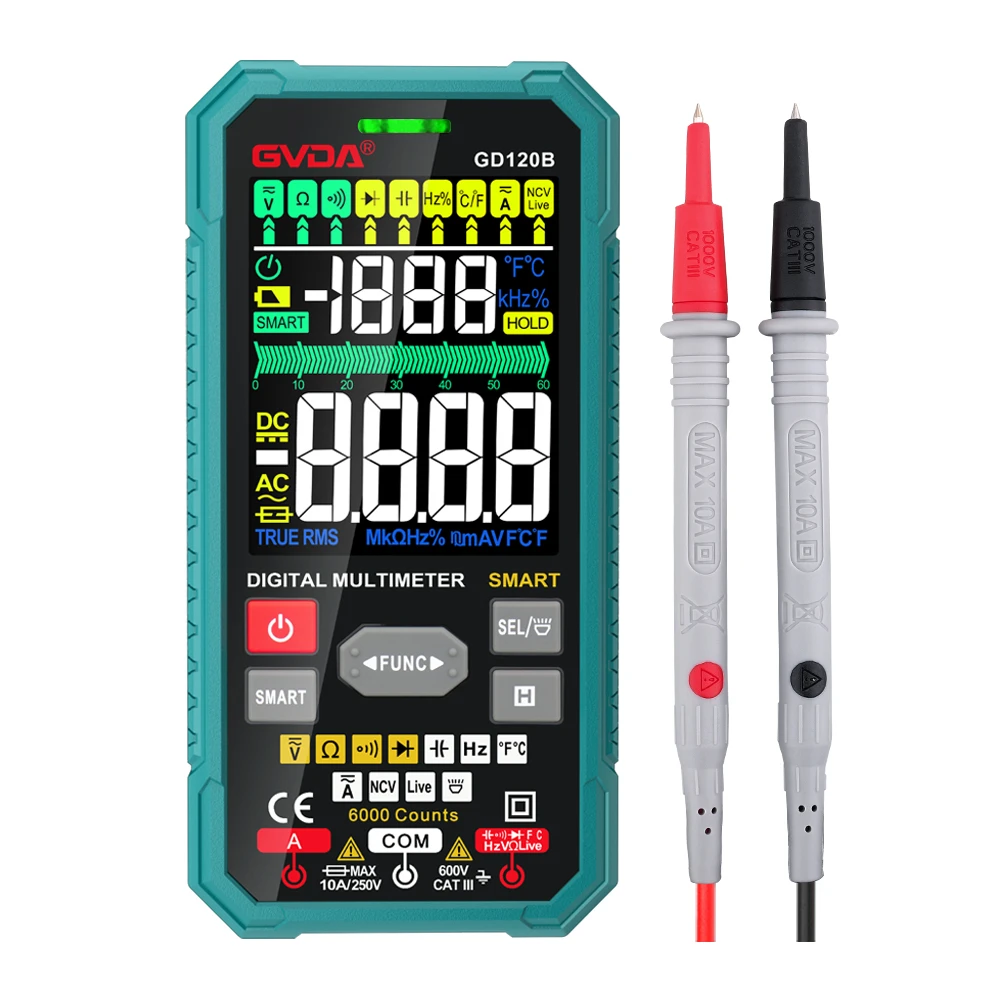

Die Widerstandsmessung mit einem Multimeter ist eine der grundlegenden Aufgaben, mit denen Ingenieure in ihrer täglichen Arbeit häufig in Berührung kommen. Der scheinbar einfache Widerstandstest hat jedoch oft einige unerwartete Situationen. Hier ist eine Zusammenfassung der drei am häufigsten gestellten Fragen im Prozess der Widerstandsmessung mit einem Multimeter.
Frage 1: Warum erscheint ein negativer Wert, wenn das Multimeter den Widerstand misst?
Bei der Widerstandsmessung mit dem Multimeter gibt es zwei Gründe für den negativen Wert. Der getestete Widerstand ist geladen oder das vom Techniker verwendete Digitalmultimeter ist nicht kalibriert, was diese Situation verursachen kann. Wird festgestellt, dass der Widerstand aufgeladen ist, muss vor dem Test nur die Stromversorgung unterbrochen oder gewartet werden, bis das Bauteil den Entladevorgang selbstständig abgeschlossen hat. Die Kalibrierzeit des Analogmultimeters ist begrenzt. Nach Ablauf des gültigen Kalibrierzeitraums wird der vom Multimeter erzeugte Fehler größer. Ingenieure können dies selbst korrigieren. Natürlich ist es am besten, es zum Kalibrieren zu einem Fachmann zu bringen.
Frage 2: Wie kann der Fehler des Messwiderstands des Zeigermultimeters reduziert werden?
Der Zeiger ist ein Multimeter, wie ein digitales Multimeter, das ein häufig verwendetes Widerstandserkennungsgerät ist. Für Schüler, die den Zeiger verwenden, um den Widerstand mit einem Multimeter zu messen, ist es ein großes Problem, den Fehler zu minimieren. Hier kann ich Ihnen eine Methode vorstellen: Wählen Sie einen guten Gang und lassen Sie den Zeiger nahe am Medianwert, um den Fehler zu verringern. Wenn der Prüfer den ungefähren Wert des zu messenden Widerstands nicht kennt, können Sie einen Gang wählen und dann messen, nachdem der Ohm auf Null gesetzt wurde. Wenn der Auslenkwinkel zu groß ist, bedeutet dies, dass der Widerstand klein ist, schalten Sie in einen niedrigeren Gang und messen Sie den zu messenden Widerstand, nachdem Sie die Ohm genullt haben. Denken Sie daran, das Ohm nach dem Schalten auf Null zurückzusetzen. Das Prinzip eines geeigneten Getriebes besteht darin, dass der Zeiger nahe am Mittelwert liegt, da die Skala in der Nähe des Mittelwerts relativ gleichmäßig ist und der Ablesefehler gering ist.
Frage 3: Warum ist das Multimeter beim Messen von Widerstandswerten für kleine Ohm ungenau?
Bei der Verwendung eines Multimeters zur Widerstandsmessung werden häufig ungenaue Messwerte aus diesen vier Gründen verursacht. Der erste Fall ist, dass der Leitungswiderstand eines kleinen Widerstands im Vergleich zum Körperwiderstand nicht vernachlässigt werden kann. Auf diese Weise führt die Position, an der die Testleitung die Leitung berührt, direkt zu einer Messabweichung. Der zweite Grund ist, dass der Kontaktwiderstand zwischen Messleitung und Messleitung gegenüber dem Körperwiderstand nicht vernachlässigt werden kann. Der Kontaktwiderstand zwischen der Messleitung und dem Leitungsdraht ist mit dem gemessenen Widerstand in der Messschaltung in Reihe geschaltet. Die dritte Situation, die zu ungenauen Messwerten führen kann, ist, dass der Messstrom des niederohmigen Bereichs des Multimeters relativ groß ist, was wahrscheinlich Spannungsänderungen (Spannungsabfall im Innenwiderstand und Entladekapazität) der eingebauten Batterie verursacht. Darüber hinaus hat das Multimeter eine begrenzte Reichweite. Die niedrigste Widerstandsskala des allgemeinen Zeigermultimeters ist 0,5 Ohm, und das digitale Messgerät ist 0,1 Ohm. Das digitale Messgerät muss auch das Problem des Leitungswiderstands der Messleitungen berücksichtigen (die Widerstandsdatei des digitalen Messgeräts hat keine Nullabgleichfunktion), und die Messgenauigkeit des niederohmigen Widerstands ist nicht höher als die des Zeigermessgeräts .
