Digitale Speicheroszilloskope haben Vorteile gegenüber herkömmlichen analogen Oszilloskopen
Moderne digitale Speicheroszilloskope erfassen zunächst analoge Signale mit hoher Geschwindigkeit, um entsprechende digitale Daten zu erhalten und diese zu speichern. Verwenden Sie digitale Signalverarbeitungstechnologie, um relevante Verarbeitungs- und Berechnungsvorgänge an den erfassten digitalen Signalen durchzuführen und so verschiedene erforderliche Signalparameter zu erhalten (einschließlich einiger elektrischer Parameter von Komponenten, die möglicherweise mit einem Multimeter getestet werden müssen). Die Signalwellenform wird basierend auf den erhaltenen Signalparametern gezeichnet, und es können Echtzeit- und Transientenanalysen des gemessenen Signals durchgeführt werden, um Benutzern das Verständnis der Signalqualität und die schnelle und genaue Diagnose von Fehlern zu erleichtern.
Wenn die Messung beginnt, kann der Bediener über die chinesische Schnittstelle den Messtyp (Wellenformmessung, Komponentenmessung), die Messparameter (Frequenz/Periode, Effektivwert, Widerstand, Diode ein/aus usw.) und den Messbereich (optionale automatische Einstellung) auswählen. Der Bereich wird automatisch vom Instrument eingestellt); der Mikroprozessor interpretiert die Messeinstellungen automatisch für die Abtastschaltung und beginnt mit der Datenerfassung; nachdem die Erfassung abgeschlossen ist, verarbeitet der Mikroprozessor die Abtastdaten gemäß den Messeinstellungen, extrahiert die erforderlichen Messparameter und sendet das Ergebnis an die Anzeigekomponente. Bei Bedarf kann der Benutzer den automatischen Testmodus wählen: Nach der Analyse der aus der ersten Abtastung erhaltenen Daten passt der Mikroprozessor die Messeinstellungen an, ändert sie und führt eine erneute Abtastung entsprechend der spezifischen Situation durch. Nach mehreren solchen „Abtastung-Analyse-Anpassung-Neuabtastung“-Zyklen kann das Oszilloskop die Touch-and-Measure-Funktion abschließen, ohne dass der Bereich manuell geändert werden muss, was die manuelle Bedienung erleichtert.
Offensichtlich haben digitale Speicheroszilloskope im Vergleich zu herkömmlichen analogen Oszilloskopen viele herausragende Vorteile:
· Die Testbedingungen können automatisch bestimmt und entsprechend den Eigenschaften des zu testenden Signals angepasst werden, wodurch ein tatsächlich automatisches, freihändiges Testen ermöglicht wird.
· Es ermöglicht problemlos die Echtzeiterfassung von Hochgeschwindigkeits- und Übergangssignalen.

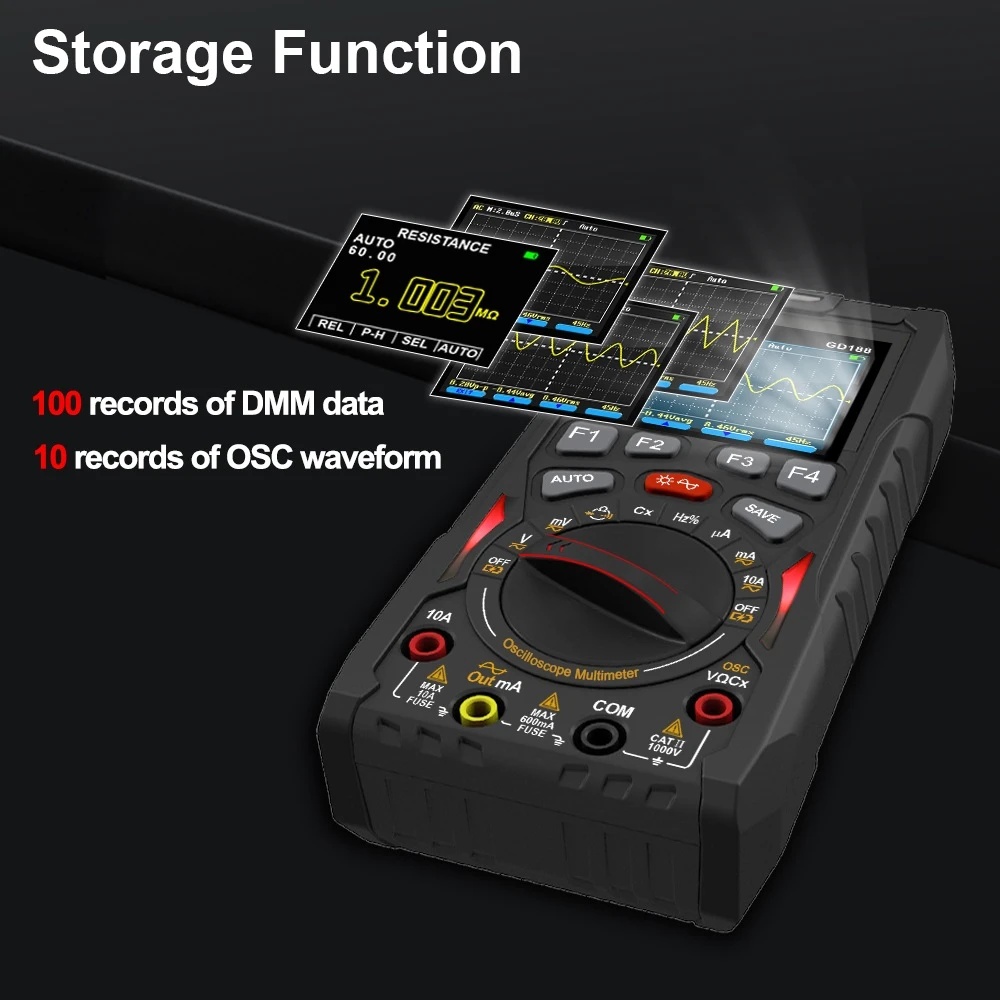

· Es bietet offensichtliche Vorteile bei der Speicherung und Berechnung von Wellenformen.
