Funktionsprinzip und Vorsichtsmaßnahmen für Stromzangen
Wie eine Strommesszange funktioniert

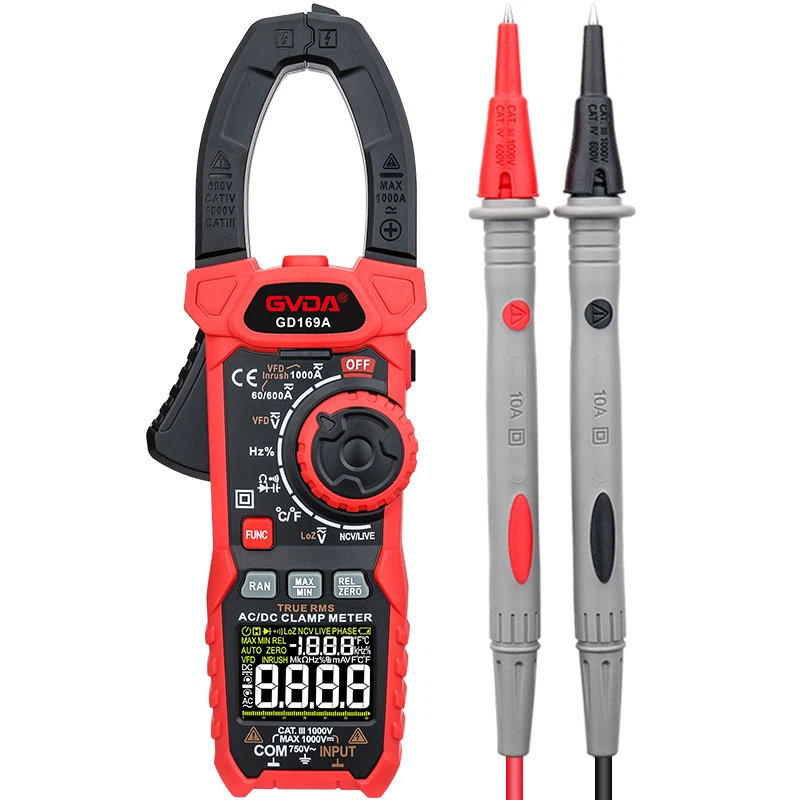

Ein Zangenmessgerät ist ein Instrument, das einen Stromwandler und ein Amperemeter integriert, und sein Funktionsprinzip ist das gleiche wie das eines Stromwandlers zur Strommessung. Die Strommesszange besteht aus einem Stromwandler und einem Amperemeter. Ziehen Sie den Schraubenschlüssel fest, um den Eisenkern des Stromwandlers zu öffnen; der Draht, durch den der gemessene Strom fließt, kann durch die Öffnung des Eisenkerns passieren, ohne abgeschnitten zu werden, und der Eisenkern wird geschlossen, wenn der Schlüssel losgelassen wird. Der zu prüfende Schaltkreisdraht, der durch den Eisenkern verläuft, wird zur Primärspule des Stromwandlers, wo der Strom in der Sekundärspule durch den fließenden Strom induziert wird. Auf diese Weise hat das an die Sekundärspule angeschlossene Amperemeter eine Anzeige ----- misst den Strom der zu testenden Leitung.
Mittels Kippschalter kann die Stromzange auf verschiedene Bereiche umgestellt werden. Beim Gangwechsel ist jedoch kein Live-Betrieb erlaubt. Die Genauigkeit der Strommesszange ist im Allgemeinen nicht hoch, im Allgemeinen 2,5 bis 5 Grad. Zur bequemeren Verwendung ist das Instrument auch mit Schaltern verschiedener Bereiche zum Messen verschiedener Stromstärken und zum Messen von Spannungen ausgestattet.
Die Stromzange wurde ursprünglich zum Messen von Wechselstrom verwendet, und jetzt hat das Multimeter alle seine Funktionen. Es kann Wechsel- und Gleichspannung, Strom, Kapazität, Diode, Triode, Widerstand, Temperatur, Frequenz usw. messen.
So verwenden Sie das Zangenmessgerät
(1) Vor der Messung ist eine mechanische Nulleinstellung erforderlich
(2) Wählen Sie den geeigneten Bereich aus, wählen Sie zuerst den großen Bereich und dann den kleinen Bereich aus oder sehen Sie sich den Wert auf dem Typenschild zur Schätzung an.
(3) Verwenden Sie die Mindestbereichsmessung, wenn der Messwert nicht signifikant ist, können Sie die zu testende Schnur einige Male aufwickeln, die Anzahl der Windungen basiert auf der Anzahl der Windungen in der Mitte des Kiefers und dann der Messwert { {1}} angezeigter Wert × Bereich / volle Abweichung × Anzahl der Umdrehungen
(4) Nachdem die Messung abgeschlossen ist, sollte der Umschalter auf den maximalen Bereich eingestellt werden.
(5) Beim Messen sollte sich der zu messende Draht in der Mitte der Backen befinden, und die Backen sollten fest geschlossen sein, um Fehler zu reduzieren.
Vorsichtsmaßnahmen für Zangenmessgeräte
(1) Die Spannung des zu prüfenden Stromkreises sollte niedriger sein als die Nennspannung der Strommesszange.
(2) Tragen Sie beim Messen des Stroms der Hochspannungsleitung isolierende Handschuhe, tragen Sie isolierende Schuhe und stellen Sie sich auf die isolierende Unterlage.
(3) Die Backen müssen fest geschlossen sein, und die Reichweite kann nicht geändert werden, wenn sie unter Strom stehen
Die Verwendung und Vorsichtsmaßnahmen bei der Verwendung eines Elektrikers zum Messen der Strommesszange
Stromzangen werden in zwei Typen unterteilt: Hochspannung und Niederspannung, und werden verwendet, um den Strom in der Leitung ohne Unterbrechung direkt zu messen. Seine Verwendung ist wie folgt:
(1) Achten Sie bei Verwendung eines Hochspannungs-Zangenmessgeräts auf den Spannungspegel des Zangenamperemeters, und es ist strengstens verboten, ein Niederspannungs-Zangenmessgerät zum Messen von Hochspannungsstrom zu verwenden. Spannungsschleife. Bei Messungen mit einer Hochspannungszange sollte diese von zwei Personen bedient werden. Außerdienstliches Personal sollte auch ein zweites Arbeitsblatt ausfüllen. Tragen Sie beim Messen isolierende Handschuhe, stellen Sie sich auf die isolierende Unterlage und berühren Sie keine anderen Geräte, um Kurzschlüsse oder Erdung zu vermeiden.
(2) Bei der Beobachtung der Uhrzeit ist besonders auf die Einhaltung eines Sicherheitsabstandes zwischen Kopf und spannungsführendem Teil zu achten. Der Abstand zwischen jedem Teil des menschlichen Körpers und dem geladenen Körper sollte nicht geringer sein als die volle Länge der Strommesszange.
(3) Beim Messen an Hochspannungskreisen ist es verboten, das Zangenamperemeter zur Messung an ein anderes Messgerät anzuschließen. Beim Messen des Stroms jeder Phase des Hochspannungskabels sollte der Abstand zwischen den Kabelköpfen mehr als 300 mm betragen und die Isolierung gut sein.
(4) Beim Messen des Stroms von Niederspannungssicherungen oder Niederspannungs-Sammelschienen, die horizontal angeordnet sind, sollten die Sicherungen oder Sammelschienen jeder Phase vor der Messung mit Isoliermaterial geschützt und isoliert werden, um Kurzschlüsse zwischen den Phasen zu vermeiden.
(5) Es ist strengstens verboten zu messen, wenn eine Phase des Kabels geerdet ist. Verhindern Sie Erdungsexplosionen aufgrund des niedrigen Isolationsniveaus des Kabelkopfs, wodurch die persönliche Sicherheit gefährdet wird.
(6) Ziehen Sie nach Abschluss der Zangenamperemetermessung den Schalter auf den maximalen Bereich, um einen versehentlichen Überstrom bei der nächsten Verwendung zu vermeiden. und sollte in einem trockenen Raum gelagert werden
