3-in-1-Digitaloszilloskop-Multimeter-Signalgenerator

GVDA GD188 3 in 1 Digitaloszilloskop, 12 MHz, analoge Bandbreite, 6000 Zählungen, intelligentes Multimeter, wiederaufladbar, Multimetro, automatischer Strom- und Spannungsprüfer, Signalgenerator

Produktdetails

Allgemeine Parameter

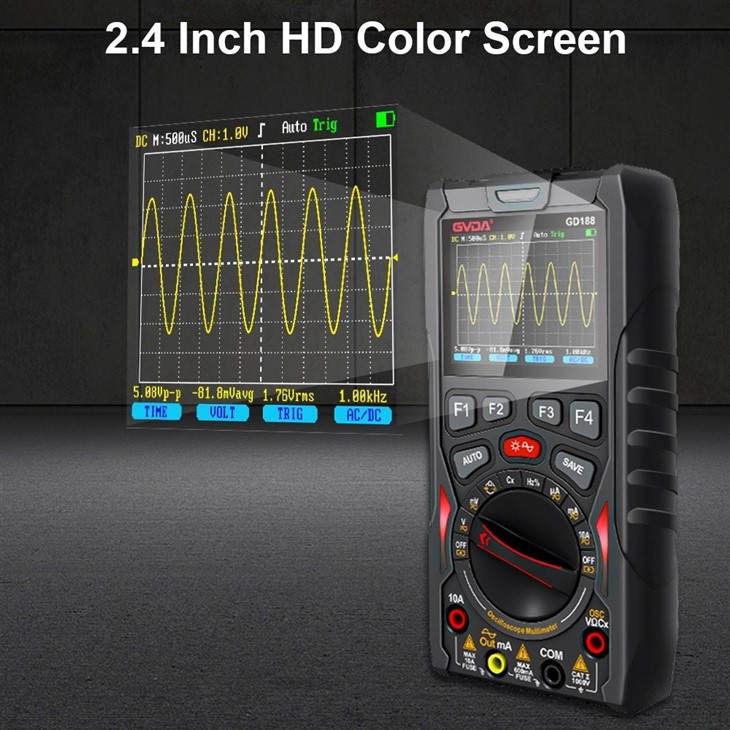

Anzeige: 240 x 320 Farbbildschirm

Beobachtungsbereich: 49,0*36,7 mm

Hintergrundbeleuchtung: Immer hell

Eingangswiderstand: 500 mV/Teil ~ 200 V/Teil etwa 5 MΩ, 50 mV/Teil ~ 200 mV/Teil etwa 1 MΩ

Batterie: Eine 18650-Lithiumbatterie (1500 mAh)

Automatischer Ruhezustand: 15 Minuten oder deaktiviert

Statischer Betriebsstrom: Multimeter ca. 80 mA, Oszilloskop ca. 300 mA

Abschaltung: <10uA

Dauer der kontinuierlichen Nutzung: >8 Monate

Speicherkapazität: 100 Datensätze von DMM-Daten, 10 Datensätze von OSC-Wellenformen

Nutzungsumgebung: 0 Grad ~ plus 40 Grad;<75%RH

Lagerbedingungen: -10 Grad ~ plus 60 Grad;<90%RH

Produktgröße: 83 * 160 * 32 mm

Produktgewicht: 250 g

Laden: 5V/1A, Typ-C

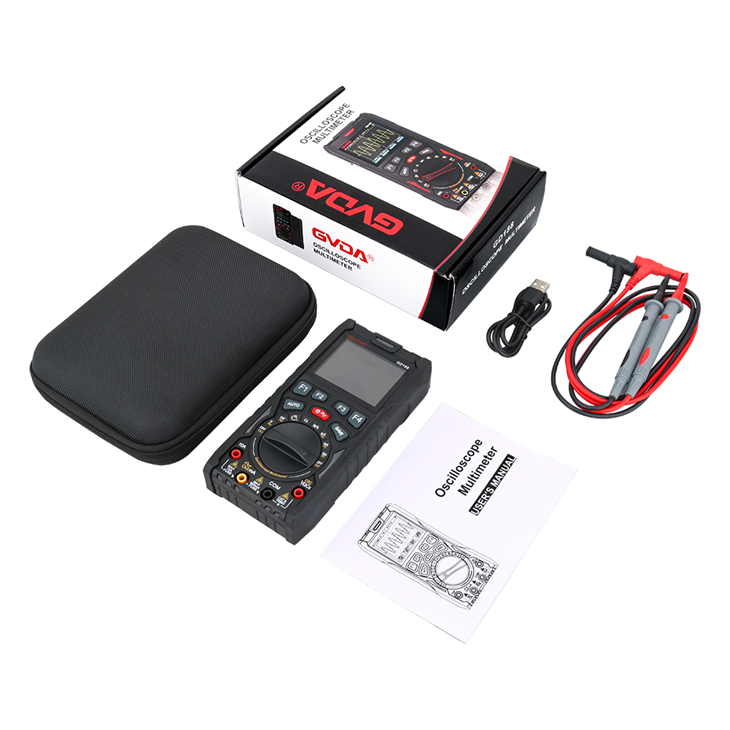

Packungsinhalt: 1*Oszilloskop, 1*Teststift, 1*Stoffbeutel, 1*Handbuch

Oszilloskopparameter

Simulationsbandbreite: DC ~ 8 MHz (50 mV/div ~ 200 mV/div),

DC ~ 12 MHz (500 mV/Teil ~ 20 V/Teil) 20 V/Teil Das Obige dient nur als Referenz

Maximale äquivalente Abtastrate: 50 Msps

Anzahl der Kanäle: 1

Eingangswiderstand: 5 MΩ

Vertikaler Empfindlichkeitsbereich: 500 mV ~ 200 V/Div

Zeitbasisbereich: 200 ns ~ 10 s/Div

Genauigkeit des vertikalen Bereichs: ±(5 Prozent plus 0.2div)

Zeitbasisgenauigkeit: ±({{0}},01 Prozent plus 0,1 Div)

Scanmodus: automatisch/normal/einzeln

Auswahl der Triggerflanke: Steigende/fallende Flanke

Automatische Einstellungen: Automatische Einstellung von Zeitbasis und vertikalem Bereich

Automatische Messfunktion: Vp-p, Vavg, Vrms, Hz

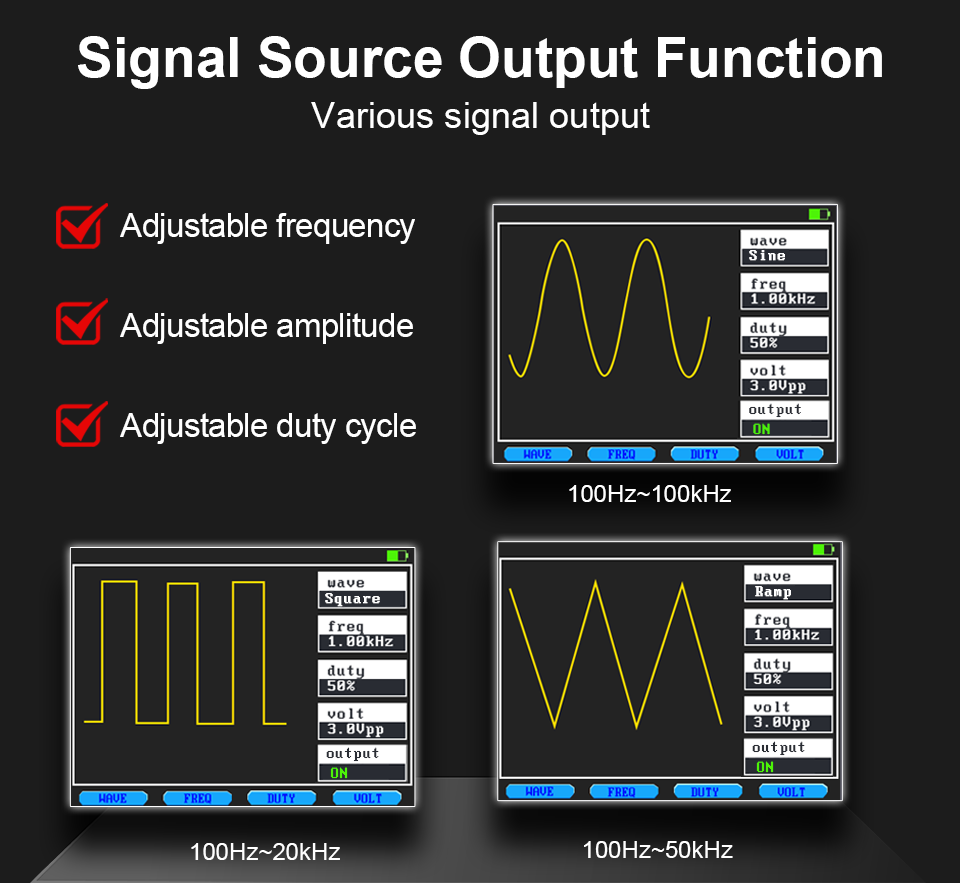

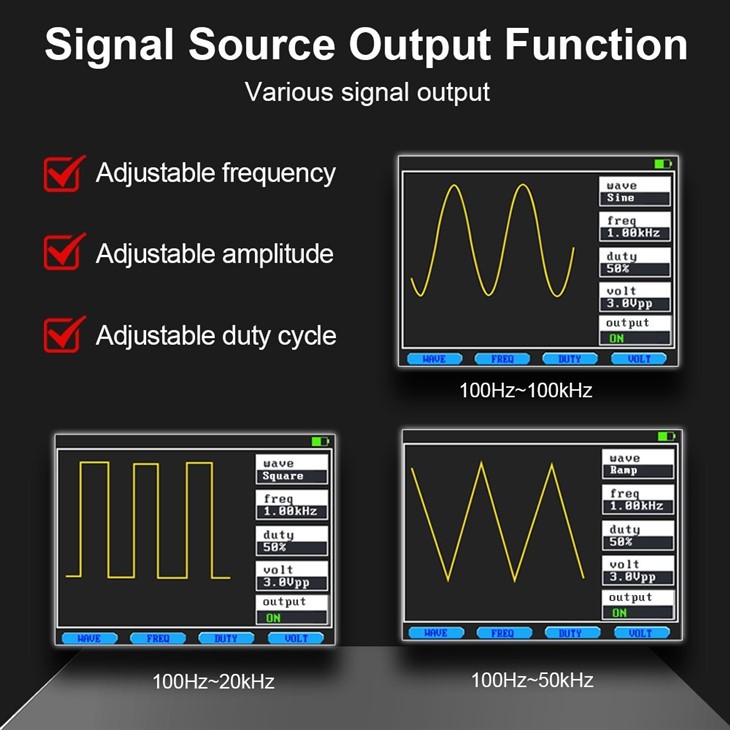

Signalquellenparameter

Sinuswellenfrequenz: 100 Hz ~ 100 kHz (Festkomma-Ausgabe in 1-2-5 Schritten)

Rechteckwellenfrequenz: 100 Hz ~ 20 kHz (Festkomma-Ausgabe in 1-2-5 Schritten)

Dreieckwellenfrequenz: 100 Hz ~ 50 kHz (Festkomma-Ausgabe im 1-2-5-Schrittmodus)

Ausgangsamplitude: 3 Vpp, 2,5 Vpp, 2 Vpp, 1,5 Vpp, 1 Vpp, 0,5 Vpp, 0,4 Vpp, 0,3 Vpp, 0,2 Vpp, {{15 }}.1Vpp,0Vpp

Multimeter-Parameter

Gleichspannung: 60.00mV/600,0 mV/600 mV/6 V/60 V/600 V/1000 V

Wechselspannung: 60.00mV/600,0 mV/600 mV/6V/60V/600V/750V

Gleichstrom: 600,0uA/6000uA/60mA/600mA/6A/10A

Wechselstrom: 600uA/6000uA/60mA/600mA/6A/10A

Widerstand: 600 Ω/6 kΩ/60 kΩ/600 kΩ/6 MΩ/60 MΩ

Kapazität: 99,99 nF/999,9 nF/9,99 μF/99,99 μF/999,9 μF/9,999 mF/99,99 mF

Frequenz: 1,000Hz~20,00MHz

Dioden-/Ein-/Aus-Test: Leerlaufspannung ca. 2,8 V; Beurteilungswiderstand ca. 50Ω

Sicherung: 750 mA/250 V, 10 A/250 V

Betriebsmodus: AUTO/manuell

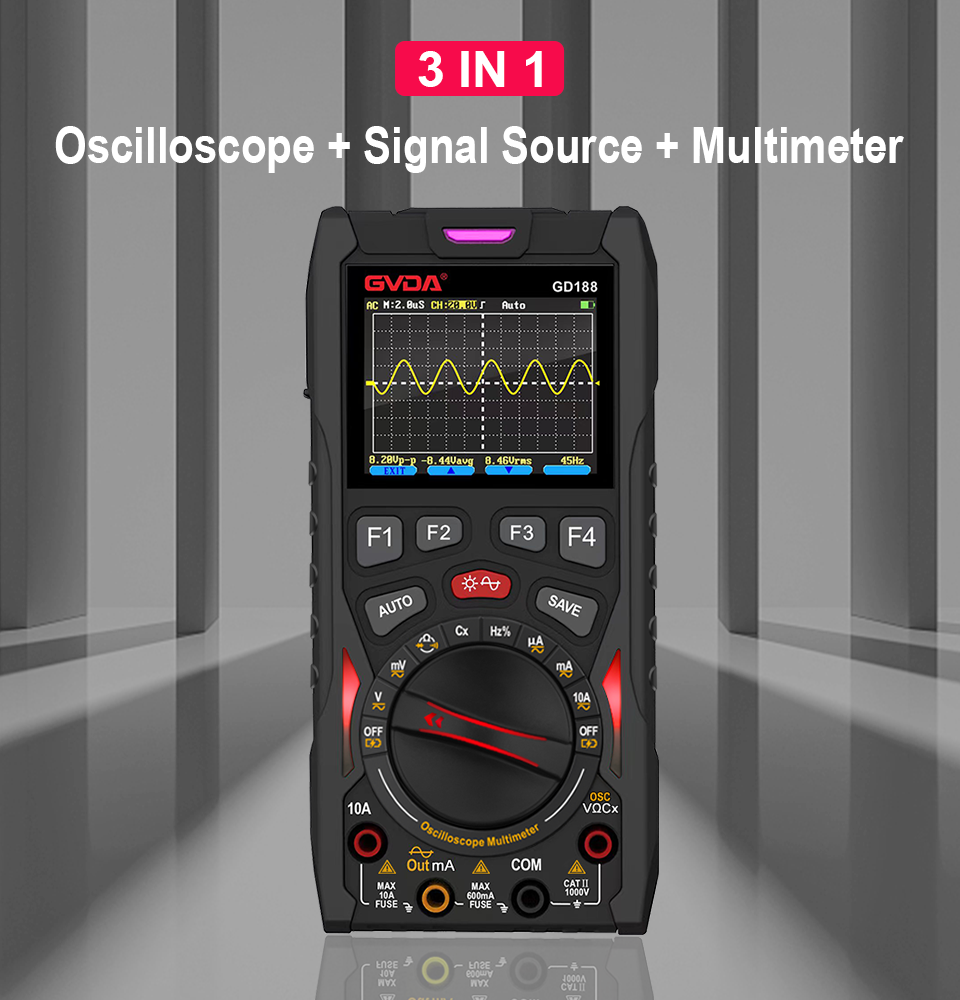

Digitales 3-in-1-Oszilloskop plus Multimeter plus Signalquelle

Oszilloskop mit 12 MHz Bandbreite, Multimeter mit 6000 Zählern

Singal Source-Ausgabefunktion Sinuswelle, Rechteckwelle, Dreieckswelle

Verschiedene Signalausgabe-/Waveform-Parameter können individuell eingestellt werden

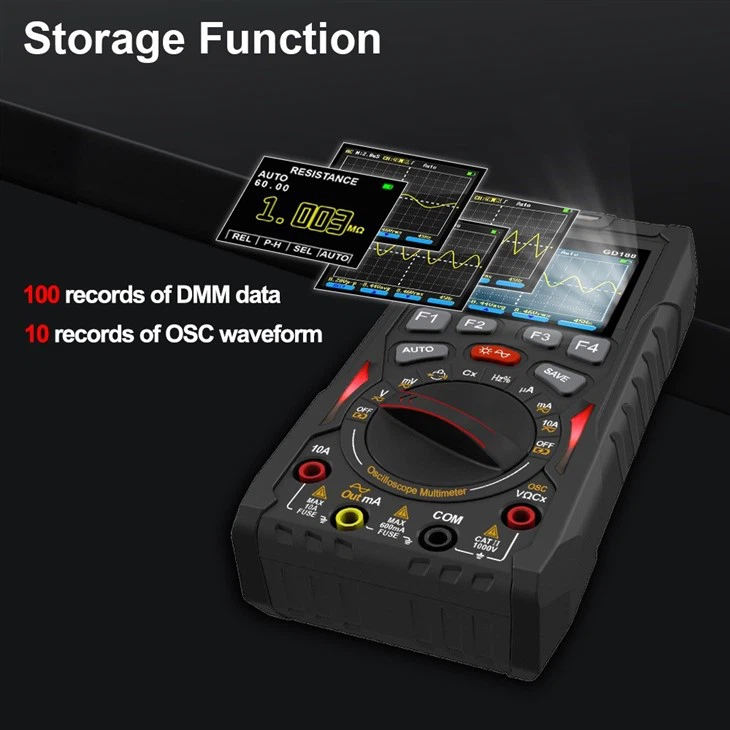

Speicherfunktion

100 Datensätze mit DMM-Daten, 10 Datensätze mit OSC-Wellenformen

Packliste
