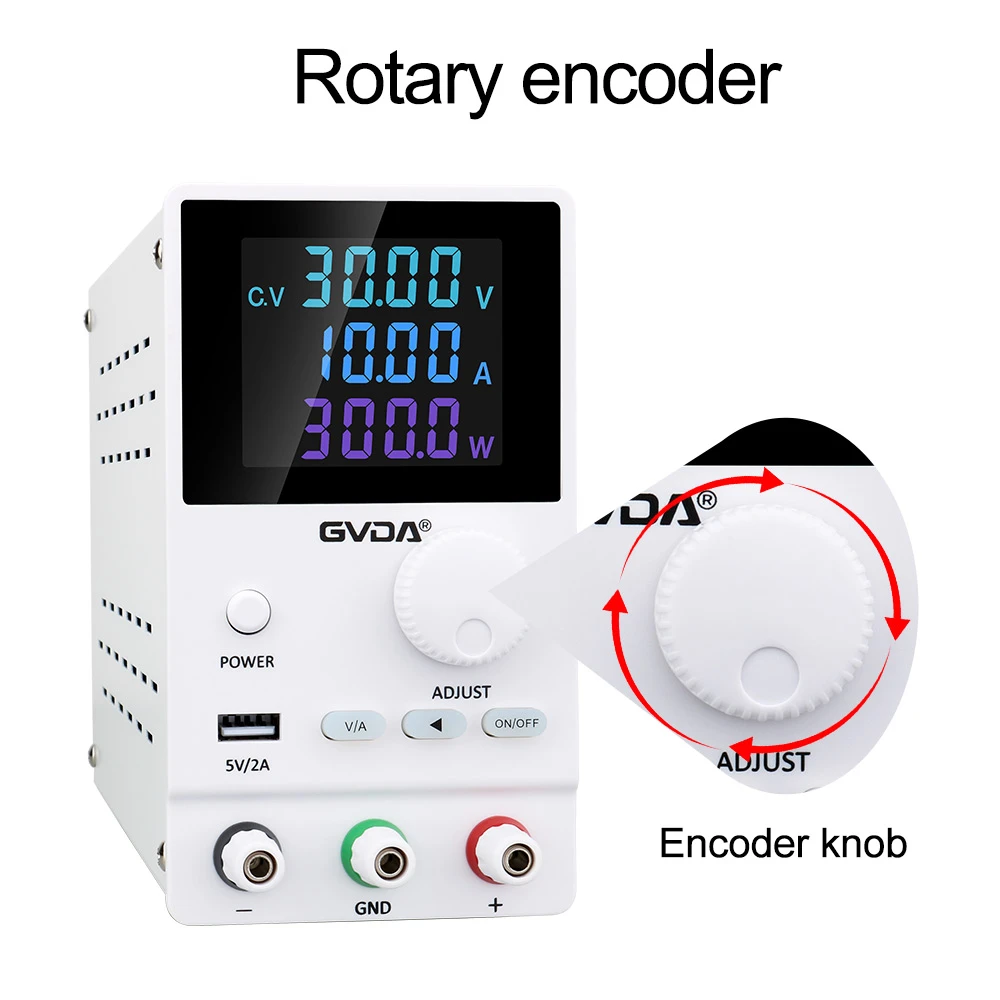

Funktionsprinzip des DC-Schaltnetzteils Klassifizierung des DC-Schaltnetzteils
Das Gleichstrom-Schaltnetzteil verwendet einen Schaltkreis zur Steuerung der Schaltröhre, um ein schnelles Ein- und Ausschalten zu ermöglichen. Der Wechselstrom wird dem Transformator zur Umwandlung in hochfrequenten Gleichstrom zugeführt, wodurch der oder die erforderlichen Spannungssätze erzeugt werden! Der Grund für die Umwandlung in hochfrequenten Wechselstrom liegt darin, dass der Wirkungsgrad von hochfrequentem Wechselstrom im Transformatorschaltkreis viel höher ist als der von 50 Hz. Daher kann der Schalttransformator sehr klein gemacht werden und wird beim Arbeiten nicht sehr heiß! Die Kosten sind sehr gering. Wenn 50 Hz nicht in Hochfrequenz umgewandelt werden, ist das Schaltnetzteil bedeutungslos.
Arbeitsprinzip
1. Der Wechselstromeingang wird gleichgerichtet und in Gleichstrom gefiltert.
2. Steuern Sie die Schaltröhre über ein hochfrequentes PWM-Signal (Pulsweitenmodulation) und fügen Sie diesen Gleichstrom zur Primärseite des Schalttransformators hinzu.
3. Die Hochfrequenzspannung wird in der Sekundärseite des Schalttransformators induziert und durch Gleichrichtung und Filterung der Last zugeführt.
4. Der Ausgangsteil führt über einen bestimmten Schaltkreis eine Rückkopplung zum Steuerschaltkreis durch, um den PWM-Arbeitszyklus zu steuern und einen stabilen Ausgang zu erreichen.
Wenn Wechselstrom eingespeist wird, muss er im Allgemeinen so etwas wie eine Stromschleife durchlaufen, um Störungen im Stromnetz und gleichzeitig Störungen von der Stromversorgung zum Netz herauszufiltern.
Bei gleicher Leistung gilt: Je höher die Schaltfrequenz, desto kleiner muss der Schalttransformator sein, aber desto höher sind die Anforderungen an die Schaltröhre.
Die Sekundärseite des Schalttransformators kann mehrere Wicklungen oder eine Wicklung mit mehreren Anzapfungen haben, um die erforderliche Leistung zu erhalten;
Im Allgemeinen sollten einige Schutzschaltungen hinzugefügt werden, wie z. B. Leerlauf-, Kurzschluss- und andere Schutzvorrichtungen, da sonst das Schaltnetzteil durchbrennen kann.
Wird hauptsächlich in der Industrie und einigen Haushaltsgeräten wie Fernsehern, Computern usw. verwendet.
Klassifizierung von DC-Schaltnetzteilen
Hochfrequenz-Schaltgleichstromversorgung
Das hochfrequente Gleichstrom-Schaltnetzteil [1] verwendet hochwertige importierte IGBTs als Hauptstromversorgungsgerät und ultramikrokristallines (auch als nanokristallines) weichmagnetisches Legierungsmaterial als Haupttransformatorkern. Das Hauptsteuerungssystem verwendet eine Mehrschleifen-Steuerungstechnologie. Es wurden Maßnahmen ergriffen, um Salznebel und Versauerung zu verhindern. Das Stromversorgungsprodukt hat eine vernünftige Struktur und ist sehr zuverlässig. Dieses Netzteil ist ein aktualisiertes Produkt der siliziumgesteuerten Stromversorgung mit seiner überlegenen Leistung in Bezug auf geringe Größe, geringes Gewicht, hohe Effizienz und hohe Zuverlässigkeit. Es eignet sich für verschiedene Bereiche der Präzisionsoberflächenbehandlung wie Experimente, Oxidation, Elektrolyse, Verzinken, Vernickeln, Verzinnen, Verchromen, Photoelektrizität, Schmelzen, chemische Bildung, Korrosion usw. Es hat auch einhelliges Lob von den Benutzern in Bereichen wie Eloxieren, Vakuumbeschichtung, Elektrolyse, Elektrophorese, Wasseraufbereitung, Alterung elektronischer Produkte, elektrische Heizung und Elektrochemie erhalten. Insbesondere in den Bereichen PCB, Galvanik und Elektrolyse ist es für viele Kunden zum Stromversorgungsprodukt erster Wahl geworden.
