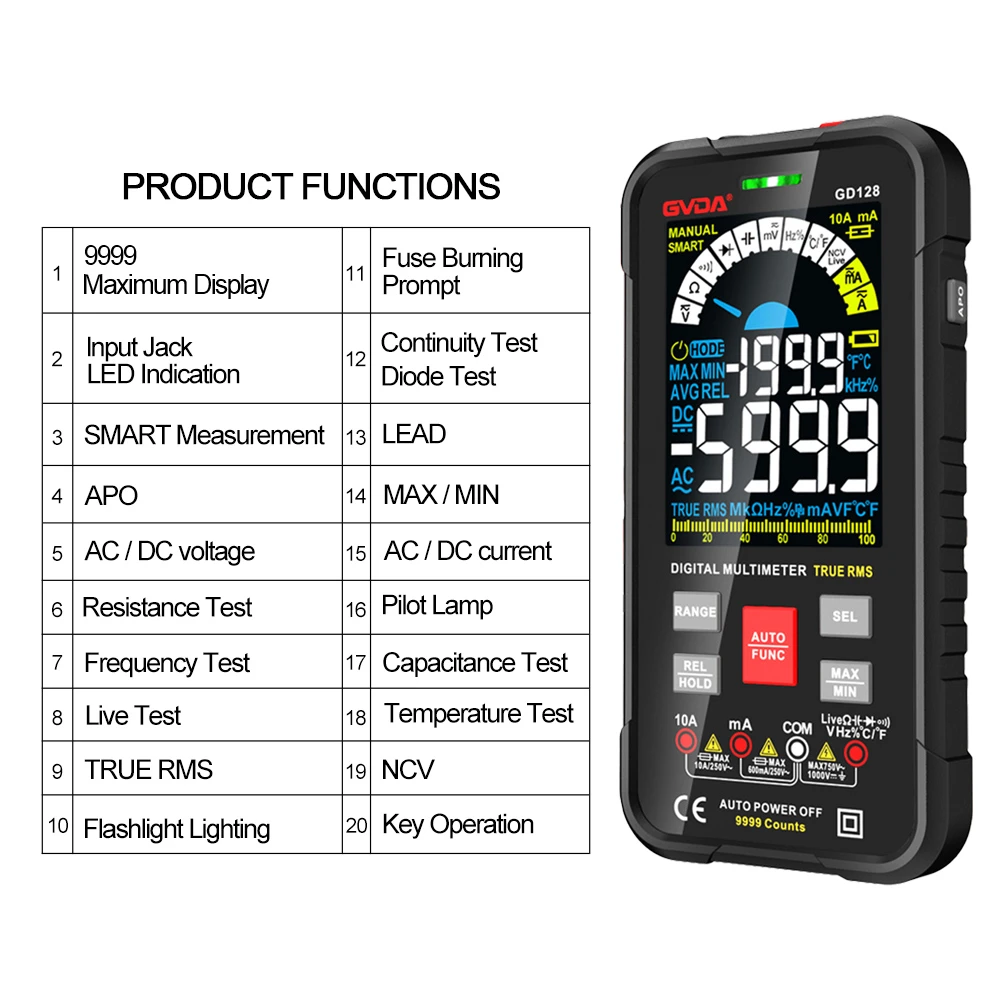

Welchen praktischen Nutzen hat die Widerstandsmessung mit einem Multimeter?
Spulentyp:
Verwenden Sie zwei Messleitungen, um beide Enden der Spule zu messen. Der Zweck besteht darin, festzustellen, ob die Spule einen offenen-Stromkreis hat. Wenn es leitend ist, ertönt der Summer; Andernfalls ertönt der Summer nicht.
Platzieren Sie eine Messleitung an einem Ende der Spule und die andere Messleitung an der Erdungsklemme, um den Widerstand zwischen der Spule und der Erde zu messen und so festzustellen, ob die Isolierschicht der Spule durchgebrannt ist.
Kontaktart, beispielsweise die Hauptkontakte und Hilfskontakte von Schützen und Zwischenrelais. Platzieren Sie die Messleitungen an beiden Enden, um zu messen, ob der Kontakt gut ist, und um zu beurteilen, ob das Schütz ausgetauscht werden muss.
Dioden/Transistoren:
Messen Sie ihre Widerstandswerte. Dioden haben eine unidirektionale Leitfähigkeit, die zur Bestimmung der positiven und negativen Pole der Dioden sowie zur Beurteilung verwendet werden kann, ob die Dioden in Ordnung oder schlecht sind und ob sie in Sperrrichtung vorgespannt sind und ausgefallen sind.
Eine weitere Funktion des Widerstandsgetriebes des Multimeters besteht darin, die Leitungsspannung der Diode zu messen. Wählen Sie den Widerstandsgang aus und schalten Sie ihn um. Anschließend können Sie die Leitungsspannung der Diode messen. Bei Siliziumdioden beträgt sie 0,7 V und bei Germaniumdioden 0,3 V, was zur Beurteilung der Qualität der Diode herangezogen werden kann.
Es ist zu beachten, dass bei der Verwendung eines Multimeters zur Widerstandsmessung die Maschine nicht unter Spannung stehen darf. Der Widerstand kann nur nach dem Ausschalten gemessen werden.
Das Obige ist nur die Verwendung und Funktion des Widerstandsgetriebes des Multimeters.
Auch das Spannungsgetriebe wird häufig verwendet.
Verwenden Sie den Spannungsgang des Multimeters. Platzieren Sie eine Messleitung an der zu messenden Stelle und die andere Messleitung am Referenzpunkt, der im Allgemeinen das Erdungskabel oder das Metallgehäuse ist, um zu messen, ob die Spannung unseren Designanforderungen entspricht. Die Spannung zwischen dem stromführenden Kabel und dem Erdungskabel beträgt 220 V, und die Spannung zwischen dem stromführenden Kabel und dem Neutralleiter beträgt ebenfalls 220 V. Die Spannung zwischen zwei stromführenden Leitungen beträgt 380 V. Wenn diese drei Werte erfüllt sind, bedeutet dies, dass die eingehende Leitung normal ist.
Der Ohm-Gang des Multimeters ist der am häufigsten verwendete Gang.
Wenn wir den Schaltkreis und die Komponenten reparieren oder überprüfen, verwenden wir im Allgemeinen das Ohm-Getriebe. Wie folgt zusammengefasst hat es hauptsächlich die folgenden Funktionen bzw. Verwendungszwecke:
Messen Sie den Durchgang des Stromkreises. Beispielsweise kann bei der Messung der Motorspule in vielen Fällen auch das Summergetriebe zur Messung verwendet werden.
Messen Sie die Widerstandswerte verschiedener Schaltkreise und Komponenten, um Parameter wie die Leistung zu berechnen. Beispielsweise kann bei einem Elektroofen seine Heizleistung anhand des gemessenen Widerstands berechnet werden.
Beurteilen Sie die Qualität der Komponenten. Wenn beispielsweise der normale Widerstand zwischen zwei Pins eines Chips oder einer Komponente 100 Ohm beträgt, tatsächlich aber 1 kOhm oder unendlich beträgt, ist die Komponente definitiv defekt. Ein weiteres Beispiel ist ein Thermistor. Wenn sich der Widerstand zwischen seinen beiden Enden nicht mit der Temperatur ändert, ist der Thermistor wahrscheinlich defekt.
Messen Sie den tatsächlichen Widerstand der Widerstände im Stromkreis. Wenn die Farbringe einiger farb-codierter Widerstände nicht klar sind, kann dies auch zur Überprüfung des tatsächlichen Widerstandswerts des farb-codierten Widerstands verwendet werden.
