Was ist die Oszilloskopbandbreite - wie wählt man die Oszilloskopbandbreite
Einführung in Oszilloskope
Ein Oszilloskop ist ein sehr vielseitiges elektronisches Messinstrument. Es kann unsichtbare elektrische Signale in sichtbare Bilder umwandeln und erleichtert so das Studium der Veränderungsprozesse verschiedener elektrischer Phänomene. Das Oszilloskop verwendet einen schmalen Elektronenstrahl aus Hochgeschwindigkeitselektronen, der auf einen mit fluoreszierendem Material beschichteten Bildschirm trifft und kleine Lichtpunkte erzeugt (dies ist das Funktionsprinzip eines herkömmlichen analogen Oszilloskops). Unter der Einwirkung des gemessenen Signals verhält sich der Elektronenstrahl wie die Spitze eines Stifts, der die Änderungskurve des Momentanwerts des gemessenen Signals auf dem Bildschirm darstellen kann. Mit dem Oszilloskop können die Wellenformkurven verschiedener Signalamplituden beobachtet werden, die sich mit der Zeit ändern. Es kann auch zum Testen verschiedener elektrischer Größen wie Spannung, Strom, Frequenz, Phasendifferenz, Amplitudenmodulation usw. verwendet werden.
Oszilloskop-Klassifizierung
Analoge Oszilloskope verwenden analoge Schaltkreise (Oszilloskopröhren, deren Grundlage eine Elektronenkanone ist). Die Elektronenkanone sendet Elektronen in Richtung Bildschirm aus. Die emittierten Elektronen werden zu einem Elektronenstrahl gebündelt und treffen auf den Bildschirm. Die Innenfläche des Bildschirms ist mit einem Leuchtstoff beschichtet, sodass der Punkt, auf den der Elektronenstrahl trifft, Licht aussendet.
Digitale Oszilloskope sind Hochleistungsoszilloskope, die mit einer Reihe von Technologien wie Datenerfassung, A/D-Umwandlung und Softwareprogrammierung hergestellt werden. Die Funktionsweise eines digitalen Oszilloskops besteht darin, die gemessene Spannung über einen Analogkonverter (ADC) in digitale Informationen umzuwandeln. Das digitale Oszilloskop erfasst eine Reihe von Abtastungen der Wellenform und speichert die Abtastungen, bis die Speichergrenze bestimmt wird, um festzustellen, ob die akkumulierten Abtastungen die Wellenform darstellen können. Anschließend rekonstruiert das digitale Oszilloskop die Wellenform. Digitale Oszilloskope können in digitale Speicheroszilloskope (DSO), digitale Phosphoroszilloskope (DPO) und Sampling-Oszilloskope unterteilt werden.
Um die Bandbreite analoger Oszilloskope zu erhöhen, müssen Oszilloskopröhren, vertikale Verstärkung und horizontale Abtastung umfassend gefördert werden. Um die Bandbreite eines digitalen Oszilloskops zu verbessern, müssen Sie nur die Leistung des Front-End-A/D-Wandlers verbessern, und es gibt keine besonderen Anforderungen an die Oszilloskopröhre und die Abtastschaltung. Darüber hinaus können digitale Oszilloskope Speicher, Speicherung und Verarbeitung sowie mehrere Trigger- und erweiterte Triggerfunktionen voll ausnutzen. In den 1980er Jahren tauchten plötzlich digitale Oszilloskope auf und erzielten zahlreiche Ergebnisse. Sie haben das Potenzial, analoge Oszilloskope vollständig zu ersetzen. Analoge Oszilloskope sind tatsächlich von der Rezeption in den Hintergrund gerückt.
2. Einteilung nach Aufbau und Leistung
①Gewöhnliches Oszilloskop. Die Schaltungsstruktur ist einfach, das Frequenzband ist schmal und die Abtastlinearität ist schlecht. Es wird nur zur Beobachtung der Wellenform verwendet.
②Mehrzweckoszilloskop. Es verfügt über ein breites Frequenzband und eine gute Scanlinearität und kann quantitative Tests an Gleichstrom-, Niederfrequenz-, Hochfrequenz-, Ultrahochfrequenz- und Impulssignalen durchführen. Mithilfe von Amplitudenkalibratoren und Zeitkalibratoren können Messungen mit einer Genauigkeit von ±5 % durchgeführt werden.
③Mehrstrahl-Oszilloskop. Mithilfe von Mehrstrahl-Oszilloskopröhren können die Wellenformen von mehr als zwei Signalen derselben Frequenz gleichzeitig auf dem Fluoreszenzbildschirm angezeigt werden, ohne Zeitunterschied und mit präziser zeitlicher Beziehung.
④Mehrspuroszilloskop. Es verfügt über die Struktur eines elektronischen Schalters und einer Gate-Steuerschaltung und kann die Wellenformen von mehr als zwei Signalen mit derselben Frequenz gleichzeitig auf dem Leuchtschirm einer Einstrahloszilloskopröhre anzeigen. Es gibt jedoch einen Zeitunterschied und die zeitliche Beziehung ist nicht genau.
⑤Abtast-Oszilloskop. Mithilfe der Sampling-Technologie werden Hochfrequenzsignale zur Anzeige in analoge Niederfrequenzsignale umgewandelt. Das effektive Frequenzband kann bis in den GHz-Bereich reichen.
⑥Speicheroszilloskop. Mithilfe von Speicheroszilloskopen oder digitaler Speichertechnologie werden einzelne elektrische Signalübergangsprozesse, nichtperiodische Phänomene und Signale mit ultraniedriger Frequenz auf dem fluoreszierenden Bildschirm des Oszilloskops festgehalten oder für wiederholte Tests über einen langen Zeitraum im Schaltkreis gespeichert.

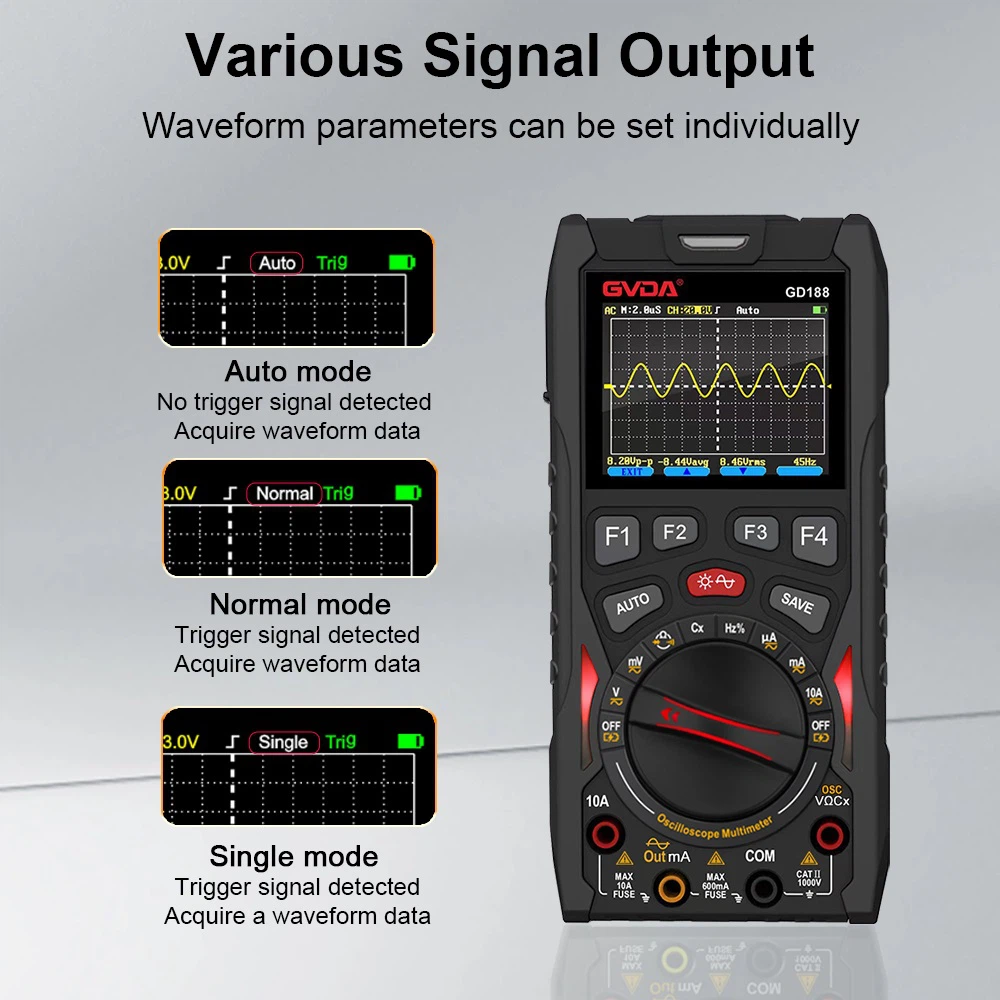

⑦Digitales Oszilloskop. Es verfügt über einen Mikroprozessor im Inneren und eine digitale Anzeige außen. Einige Produkte können sowohl Wellenformen als auch Zeichen auf dem Leuchtschirm der Oszilloskopröhre anzeigen. Das gemessene Signal wird über den Analog-Digital-Wandler (A/D-Wandler) an den Datenspeicher gesendet. Durch Tastaturbedienung können die erfassten Wellenformparameterdaten addiert, subtrahiert, multipliziert, dividiert, gemittelt und quadriert werden. Berechnen Sie den quadratischen Mittelwert usw. und zeigen Sie die Antwortnummer an.
