Wartungsschritte für Spannungsregler
1. Stellen Sie bei der Reparatur des Schaltnetzteils zunächst mit einem Multimeter fest, ob die Leistungskomponenten kurzgeschlossen sind.

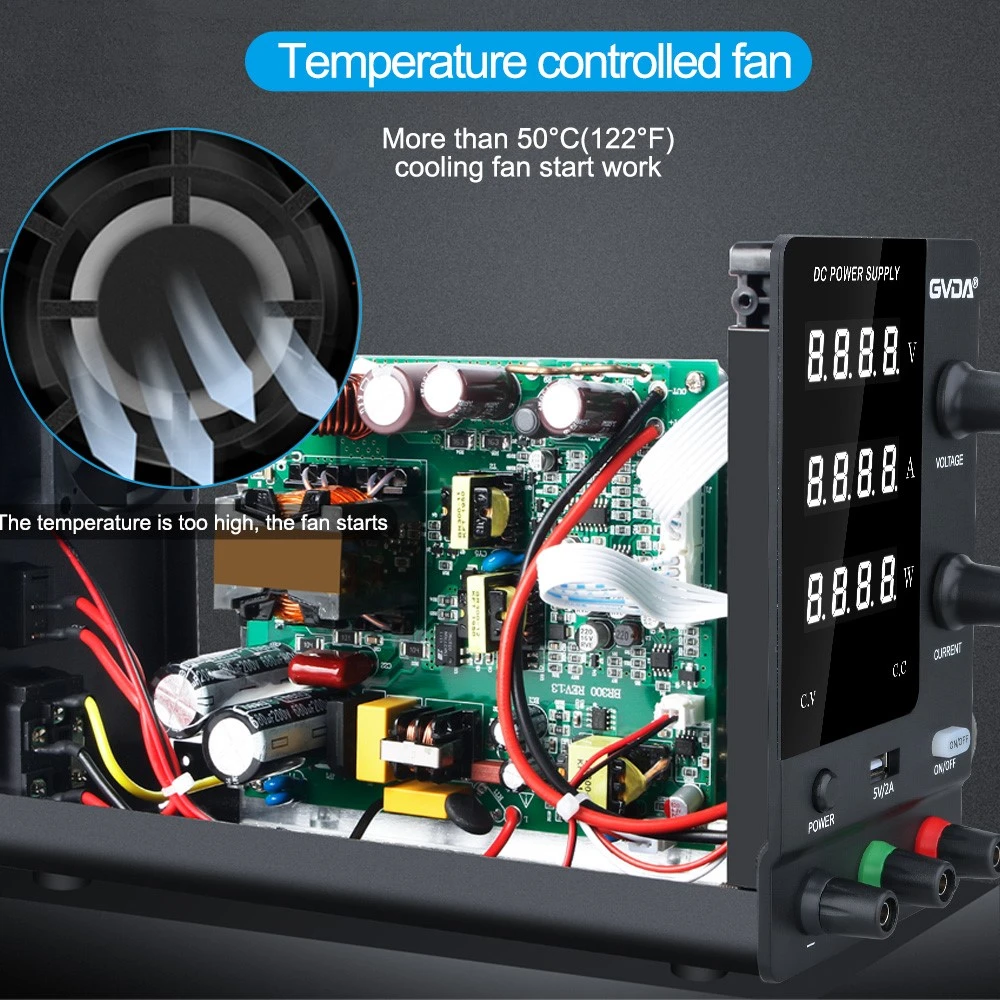

Schaltnetzteilgehäuse
Wie z. B. Brückenstapel des Leistungsgleichrichters, Schaltröhren, Hochfrequenz-Hochleistungsgleichrichter; Hochleistungswiderstände, die den Einschaltstrom verhindern, sind durchgebrannt. Testen Sie dann, ob der Widerstand des Ausgangsspannungsanschlusses abnormal ist. Wenn die oben genannten Komponenten beschädigt sind, müssen sie ausgetauscht werden.
2. Wenn nach Abschluss des ersten Schritts die Stromversorgung nicht ordnungsgemäß funktioniert, müssen Sie das Leistungsfaktormodul (PFC) und die Pulsweitenmodulationskomponenten (PWM) erkennen. Lesen Sie die entsprechenden Informationen, um sich mit den PFC- und PWM-Modulen, der Funktion der einzelnen Füße und den erforderlichen Bedingungen für die ordnungsgemäße Funktion ihrer Module vertraut zu machen.
3. Für die Stromversorgung mit PFC-Schaltung muss die Spannung des Filterkondensators bei etwa 380 VDC gemessen werden, z. B. eine Spannung von etwa 380 VDC, um anzuzeigen, dass das PFC-Modul ordnungsgemäß funktioniert. Anschließend muss der Betriebszustand der PWM-Komponenten ermittelt werden. Dabei werden deren Eingangsleistung VC, Referenzausgangsspannung VR und die Startsteuerungs-Anschlussspannung Vstart/Vcontrol gemessen. Bei Verwendung von 220 VAC/220 VAC/220 VAC/220 VAC-Komponenten (PWM) muss der 220 VAC/220 VAC-Trenntransformator an das Schaltnetzteil angeschlossen werden. Beobachten Sie mit einem Oszilloskop, ob die Wellenform vom CT-Anschluss des PWM-Moduls zur Erde eine lineare Sägezahnwelle oder ein Dreieck ist, z. B. der CT-Anschluss des TL494 eine Sägezahnwelle und das CT-Ende des FA5310 eine Dreieckswelle. Die Wellenform der Ausgabe V0 ist ein ordentliches, schmales Impulssignal.
Schritte zur Wartung einer geregelten Stromversorgung
4, in der Wartungspraxis für Schaltnetzteile gibt es viele Schaltnetzteile, die UC38 × × Serie 8--Pin-PWM-Komponenten verwenden.
Schaltnetzteil-Adapter
Die meisten Netzteile funktionieren nicht, weil der Anlaufwiderstand des Netzteils beschädigt ist oder die Chip-Leistung nachlässt. Wenn R ohne VC defekt ist, kann die PWM-Komponente nicht funktionieren. Sie müssen den Widerstand durch einen mit demselben Wert wie den ursprünglichen Leistungswiderstand ersetzen. Wenn der Anlaufstrom der PWM-Komponente steigt, kann der R-Wert reduziert werden, bis die PWM-Komponente wieder normal funktioniert. Bei der Reparatur eines GE DR-Netzteils, PWM-Modul für UC3843, wurden beim Testen keine weiteren Anomalien bei R (220K) bei parallel geschaltetem 220K-Widerstand festgestellt. Die PWM-Komponenten funktionieren und die Ausgangsspannung ist normal. Manchmal funktionieren die PWM-Komponenten aufgrund von Fehlern in peripheren Schaltkreisen nicht, was dazu führt, dass die Spannung am VR-Anschluss 5 V auf 0 V sinkt. Bei der Reparatur des Netzteils für die Kodak 8900-Kamera trat diese Situation auf. Ich habe den VR-Anschluss des externen Schaltkreises von 0 V auf 5 V getrennt. Die PWM-Komponenten funktionieren normal und die Ausgangsspannung ist normal.
5. Wenn die Spannung des Filterkondensators etwa 380 VDC beträgt, weist dies darauf hin, dass die PFC-Schaltung nicht richtig funktioniert.
