Das Prüfprinzip und die Methode des Beleuchtungsstärkemessgeräts
1. Das Prinzip der Beleuchtungsstärkeprüfung
Die Beleuchtungsstärke ist die Flächendichte des auf der beleuchteten Ebene empfangenen Lichtstroms. Das Beleuchtungsstärkemessgerät ist ein Instrument zur Messung der Beleuchtungsstärke auf der beleuchteten Oberfläche und eines der am häufigsten verwendeten Instrumente zur Messung der Beleuchtungsstärke.
2. Aufbauprinzip des Beleuchtungsstärkemessgeräts

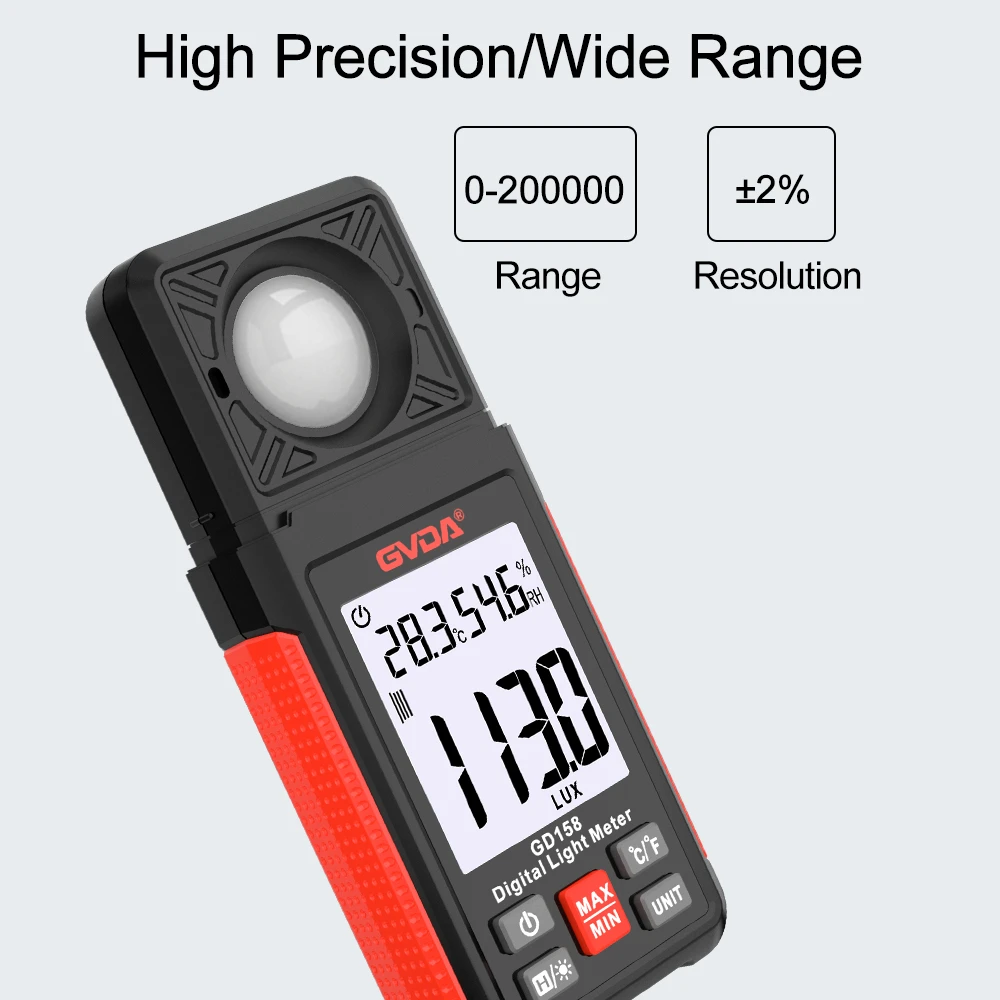

Das Beleuchtungsstärkemessgerät besteht aus zwei Teilen: einem photometrischen Kopf (auch als Lichtempfangssonde bekannt, einschließlich eines Empfängers, eines V(λ)-Paarfilters und eines Kosinuskorrektors) und einer Messwertanzeige.
3. Messschritte und -methoden
In einem Arbeitsraum sollte die Beleuchtungsstärke an jedem Arbeitsplatz (z. B. Schreibtisch, Werkbank) gemessen und anschließend gemittelt werden. Für einen leeren Raum oder Nichtarbeitsraum ohne bestätigten Arbeitsort wird normalerweise die alleinige Nutzung der Allgemeinbeleuchtung gewählt
Die Beleuchtungsstärke wird auf einer horizontalen Ebene in einer Höhe von 0,8 m gemessen. Teilen Sie den Messbereich in Quadrate (oder nahezu Quadrate) gleicher Größe auf, messen Sie die Beleuchtungsstärke Ei in der Mitte jedes Gitters, und ihre durchschnittliche Beleuchtungsstärke ist gleich der durchschnittlichen Beleuchtungsstärke jedes Punktes, d. h. Eav in der Formel – the durchschnittliche Beleuchtungsstärke des Messbereichs, lx ; Ei – die Beleuchtungsstärke in der Mitte jedes Messgitters, lx; N – die Anzahl der Messpunkte.
Die Gleichmäßigkeit der Beleuchtungsstärke bezieht sich auf das Verhältnis der minimalen Beleuchtungsstärke auf der angegebenen Oberfläche zur durchschnittlichen Beleuchtungsstärke, nämlich: wobei Emin —— sich auf die minimale Beleuchtungsstärke auf der gemessenen Oberfläche, lx, bezieht.
In diesem Experiment kann die Oberfläche des im Raum angeordneten Messpunkts als bezeichnete Oberfläche verwendet werden und die minimale Beleuchtungsstärke kann als minimaler Beleuchtungsstärkewert im gemessenen Punkt angesehen werden.
Messen Sie die Seitenlänge jedes Quadrats im Raum in lm, und ein großer Raum kann sein
Wobei Eav die durchschnittliche Beleuchtungsstärke des Messbereichs, lx; Ei – die Beleuchtungsstärke in der Mitte jedes Messgitters, lx; N – die Anzahl der Messpunkte.
Die Gleichmäßigkeit der Beleuchtungsstärke bezieht sich auf das Verhältnis der minimalen Beleuchtungsstärke zur durchschnittlichen Beleuchtungsstärke auf der angegebenen Oberfläche, nämlich:
In der Formel bezieht sich Emin auf die minimale Beleuchtungsstärke auf der zu messenden Oberfläche, lx.
In diesem Experiment kann die Oberfläche des im Raum angeordneten Messpunkts als bezeichnete Oberfläche verwendet werden und die minimale Beleuchtungsstärke kann als minimaler Beleuchtungsstärkewert im gemessenen Punkt angesehen werden.
Messen Sie die Seitenlänge jedes Quadrats im Raum in lm, ein großer Raum kann 2-4 m einnehmen. In schmalen und langen Verkehrsabschnitten wie Gängen und Treppen sind die Messpunkte entlang der Mittellinie der Längsrichtung im Abstand von 1-2 m angeordnet
; Die Messebene ist der Boden oder eine horizontale Ebene 150 mm über dem Boden.
Je größer die Anzahl der Messpunkte, desto genauer ist der ermittelte durchschnittliche Wert der Beleuchtungsstärke, aber auch der Zeit- und Arbeitsaufwand ist höher. Wenn der zulässige Messfehler von Eav ±10 Prozent beträgt, kann der Arbeitsaufwand reduziert werden, indem entsprechend dem Raumformindex die wenigsten Messpunkte ausgewählt werden. Der Zusammenhang zwischen beiden ist in Tabelle 1 aufgeführt. Wenn die Anzahl der Lampen genau der Anzahl der in der Tabelle angegebenen Messpunkte entspricht, müssen die Messpunkte addiert werden.
Kammerindex Kr Mindestanzahl der Messpunkte Kammerindex Kr Mindestanzahl der Messpunkte
＜1 4 2-3 16
1-2 9 Größer als oder gleich 3 25
In der Formel sind L und W die Länge und Breite des Raumes und hr die Höhe von der Lampe bis zur Messebene.
Wenn lokale Beleuchtung als Ergänzung zur allgemeinen Beleuchtung verwendet wird, sollte die Beleuchtungsstärke des Arbeitsplatzes entsprechend der normalen Arbeitsposition der Person gemessen werden, und die Fotozelle des Beleuchtungsstärkemessgeräts sollte für visuelle Operationen auf der Arbeitsfläche oder der Bedienoberfläche platziert werden .
