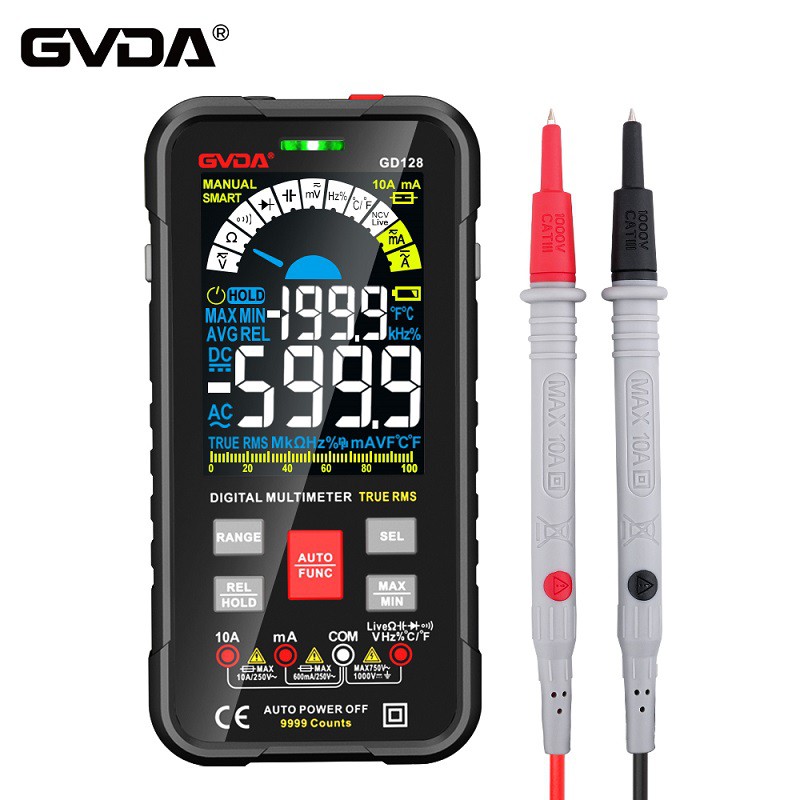

Das Prinzip der Triode und die Methode zur Beurteilung von Stiften und Modellen durch Multimetermessung
Schritt 1: Bestimmen Sie den Sockel- und Röhrentyp (NPN oder PNP)
Die Basis der PNP-Röhre ist der gemeinsame Punkt der beiden negativen Pole, und die Basis der NPN-Röhre ist der gemeinsame Punkt der beiden positiven Pole. Zu diesem Zeitpunkt können wir die Diodendatei des Digitalmultimeters verwenden, um die Basis zu messen. Wenn sich bei PNP-Röhren das schwarze Messkabel (an den Minuspol der Batterie im Messgerät angeschlossen) an der Basis befindet und das rote Messkabel zum Messen der anderen beiden Pole verwendet wird, unterscheiden sich die Messwerte im Allgemeinen nicht wesentlich (im Allgemeinen { {0}}.5-0.8). Für einen größeren Messwert (typischerweise 1). Bei der NPN-Röhre wird das rote Messkabel (verbunden mit der positiven Elektrode der Batterie im Messgerät) mit der Basis verbunden.
Schritt 2: Bestimmen Sie Emitter und Kollektor
Wenn Sie für diesen Schritt ein Zeigermultimeter verwenden, müssen Sie möglicherweise zwei Hände benutzen, und sogar einige Freunde werden ihre Zunge benutzen, was als ziemlich mühsam bezeichnet werden kann. Es ist viel bequemer, zum Messen die HFE-Datei der Dreitauchröhre des digitalen Messgeräts (zur Messung der Gleichstromvergrößerung der Triode) zu verwenden. Setzen Sie das Multimeter auf die HF-Datei, stecken Sie die Triode in das kleine Loch des NPN, und der b-Pol entspricht dem b-Buchstaben oben. Lektüre; Drehen Sie dann die anderen beiden Füße um und lesen Sie dann. Die Polarität des größeren Messwerts entspricht dem Buchstaben auf dem Messgerät, und das Gleiche gilt auch für andere Trioden!
Zweitens ist die Methode zur Verwendung eines Digitalmultimeters zur Erkennung der Qualität der Triode wie folgt:
1. Finden Sie die Basis: Setzen Sie das Digitalmultimeter in das Diodengetriebe ein, schließen Sie das rote Messkabel an einen beliebigen Pin an und berühren Sie mit dem schwarzen Messkabel nacheinander die anderen beiden Pins. Wenn die zweimal angezeigten Werte kleiner als 1V sind oder das Überlaufsymbol 1 angezeigt wird, dann ist der mit dem roten Stift verbundene Pin der Sockel b. Wenn bei den beiden Tests der angezeigte Wert bei einem Test weniger als 1 V beträgt und beim anderen das Überlaufsymbol 1 angezeigt wird, bedeutet dies, dass der mit dem roten Teststift verbundene Stift nicht die Basis ist, und messen Sie dann erneut mit andere Stifte, um die Basis zu finden.
2. Bestimmen Sie den Röhrentyp, bringen Sie das Digitalmultimeter in die Diodenposition, verbinden Sie den roten Stift mit der Basis und berühren Sie die anderen beiden Stifte mit einem schwarzen Stift. Wenn sie alle 0,5 V bis 0,8 V anzeigen, gehört die zu prüfende Röhre zum NPN-Typ. Wenn das Überlaufsymbol 1 zweimal angezeigt wird, bedeutet dies, dass es sich bei der zu prüfenden Röhre um eine PNP-Röhre handelt.
3. Um den Kollektor C und den Emitter e zu unterscheiden, nehmen Sie als Beispiel die NPN-Röhre, stellen Sie das Digitalmultimeter auf den HFE-Bereich und verwenden Sie die PNP-Buchse. Setzen Sie die Basis B in Loch B ein und stecken Sie die restlichen 2 Stifte in die Löcher C bzw. E. Wenn der gemessene HFE mehrere zehn bis hundert beträgt, bedeutet dies, dass die Röhre normal angeschlossen ist und über eine starke Verstärkungsfähigkeit verfügt. Zu diesem Zeitpunkt wird das C-Loch in den Kollektor C und das E-Loch in den Emitter E eingefügt. Wenn der gemessene HFE-Wert nur einige oder ein Dutzend oder so beträgt, bedeutet dies, dass der Kollektor c und der Emitter e des zu prüfenden Röhrchens werden umgekehrt eingesetzt. Zu diesem Zeitpunkt ist das C-Loch der Emitter e und das E-Loch der Kollektor c. Um die Testergebnisse zuverlässiger zu machen, kann die Basis b fest in das B-Loch eingesetzt werden, der Kollektor c und der Emitter e ausgetauscht werden und der Test zweimal wiederholt werden, wobei derjenige mit dem größeren angezeigten Wert Vorrang hat. Der in das C-Loch eingeführte Stift ist der Kollektor c, der Stift des E-Lochs ist der Emitter e.
4. Der Test ist gut oder schlecht. Nehmen Sie immer noch den NPN-Typ als Beispiel. Öffnen Sie die Basis b und messen Sie den Widerstand zwischen den Polen c\e. Verbinden Sie den roten Stift des Multimeters mit dem Emitter und den schwarzen Stift mit dem Kollektor. Wenn der Widerstand über Zehntausende Ohm liegt, bedeutet dies, dass der Durchdringungsstrom gering ist und die Röhre normal funktionieren kann. Wenn der Widerstand zwischen den Elektroden c und e klein ist, arbeitet das Messrohr instabil und kann nicht in Schaltkreisen mit hohen technischen Spezifikationen verwendet werden. Wenn der gemessene Widerstand etwa 0 beträgt, ist die Röhre kaputt. Wenn der Widerstandswert unendlich ist, bedeutet dies, dass das Innere des Rohrs gebrochen ist.
