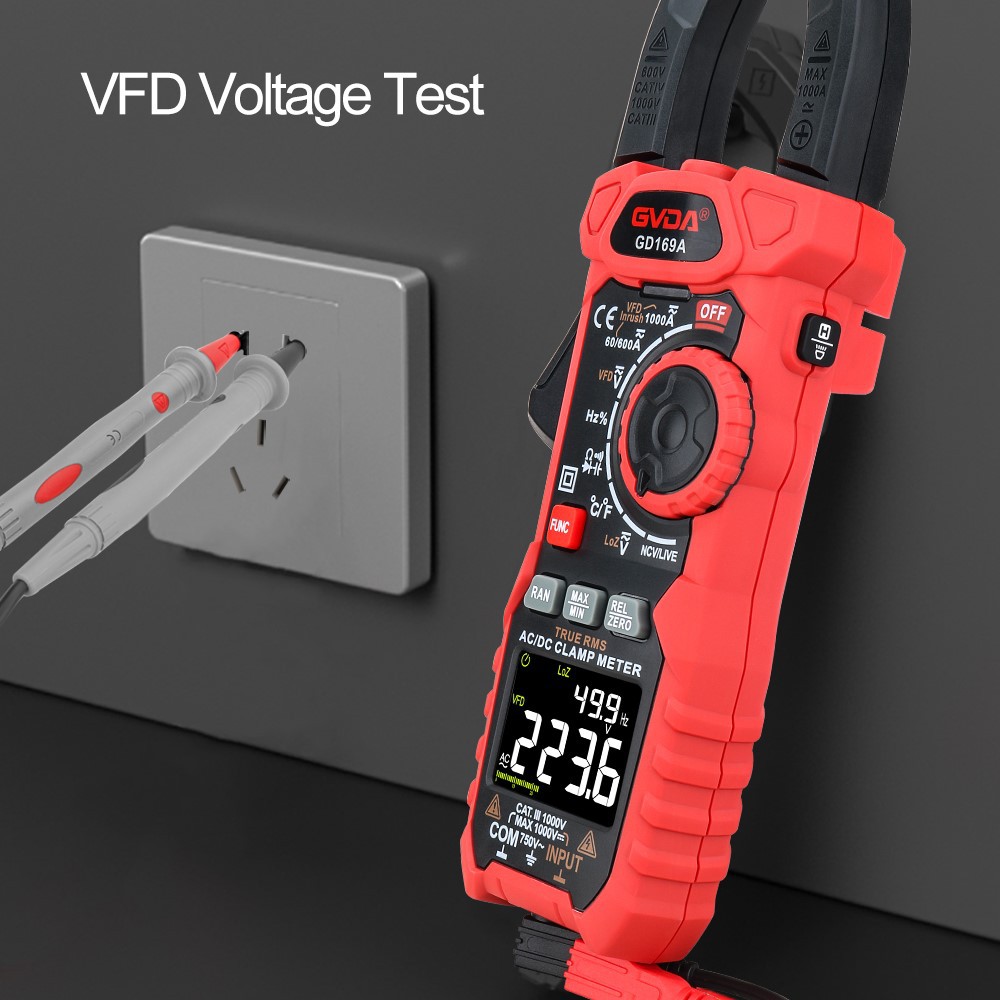

Aufbauprinzip des Zangenamperemeters Verwendung des Zangenamperemeters
Das Stromzangenmessgerät ist eines der am häufigsten verwendeten tragbaren Instrumente für Elektriker. Es handelt sich um ein Instrument, das den Stromwert misst, indem es den Magnetkreis abdeckt, der auf dem Leiter, der den gemessenen Strom führt, geöffnet und geschlossen werden kann. Es besteht aus einem Stromwandler und einem Amperemeter und ist einfach zu bedienen. Es kann den Arbeitsstrom von in Betrieb befindlichen elektrischen Geräten direkt messen, ohne die Stromversorgung und die Leitung zu trennen, um so rechtzeitig den Betriebszustand der Geräte zu ermitteln.
Aufbauprinzip des Zangenamperemeters
Das Zangenamperemeter besteht aus einem Stromwandler und einem Amperemeter.
Der Eisenkern des Transformators ist in einer beweglichen Öffnung und in Form einer Klammer ausgeführt. Der bewegliche Teil ist mit dem Griff 6 verbunden. Wenn der Griff fest gehalten wird, öffnet sich der Eisenkern des Stromwandlers und der gemessene Trenndraht 4 kann in die Klemme gelegt werden, wodurch der Trenndraht zur Primärspule des Stromwandlers wird . Schließen Sie die Klemme, und der magnetische Wechselfluss fließt durch den Eisenkern des Stromtransformators und erzeugt einen induzierten Strom in der Sekundärwicklung 5 des Transformators. Das Amperemeter wird an beide Enden der Sekundärwicklung angeschlossen. Der von seinem Zeiger angezeigte Stromwert ist direkt proportional zum Arbeitsstrom des eingeklemmten Trenndrahts und der gemessene Stromwert kann direkt am Zifferblatt abgelesen werden.
Verwendung eines Zangenamperemeters
Vor der Messung
Erstens sollte das Zangenamperemeter entsprechend der Art und Spannungshöhe des zu messenden Stroms richtig ausgewählt werden. Die Spannung der zu messenden Leitung sollte niedriger sein als die Nennspannung der Zange. Bei der Messung des Stroms von Hochspannungsleitungen muss das seinem Spannungsniveau entsprechende Hochspannungszangen-Amperemeter ausgewählt werden. Die Stromzange mit Niederspannungspegel kann nur den Strom in Niederspannungssystemen messen, nicht jedoch den Strom in Hochspannungssystemen.
Zweitens sollte das Aussehen des Zangenamperemeters vor der Verwendung korrekt überprüft werden. Die Isolierung des Amperemeters muss auf ihren guten Zustand überprüft werden. Die Schale sollte frei von Beschädigungen sein und der Griff sollte sauber und trocken sein. Befindet sich der Zeiger nicht in der Nullposition, sollte ein mechanischer Nullabgleich durchgeführt werden. Die Klemmbacke des Stromzangen-Amperemeters muss fest angeschlossen sein. Wenn der Zeiger wackelt, kann der Kiefer geöffnet und wieder geschlossen werden. Wenn das Zittern immer noch besteht, sollte es sorgfältig überprüft und darauf geachtet werden, Ablagerungen und Schmutz vom Kiefer zu entfernen, und dann sollte die Messung durchgeführt werden.
Das Zangenamperemeter kann den Strom eines blanken Leiters nicht messen, da das Zangenamperemeter die gemessene Leitung berühren muss. Bei Verwendung einer Hochspannungszange zur Messung sollte diese von zwei Personen bedient werden. Während der Messung sollten isolierte Handschuhe getragen, auf einer isolierten Unterlage stehend und andere Geräte nicht berührt werden, um Kurzschlüsse oder Erdungen zu vermeiden.
Während der Messung
Bei der Verwendung sollte zunächst der Schraubenschlüssel festgezogen werden, um die Backen zu öffnen. Legen Sie den gemessenen Draht in die Mitte der Backen, lösen Sie dann den Schraubenschlüssel und schließen Sie die Backen fest. Bei Geräuschen an der Gelenkfläche der Zange sollte diese erneut geöffnet und wieder geschlossen werden. Wenn immer noch Geräusche auftreten, sollte die Verbindungsoberfläche behandelt werden, um genaue Messwerte zu gewährleisten. Außerdem ist es nicht erlaubt, zwei Drähte gleichzeitig zu klemmen. Öffnen Sie nach dem Ablesen die Klemmbacken, ziehen Sie das gemessene Kabel heraus und stellen Sie den Gang auf den höchsten Strom oder den AUS-Gang ein.
Zweitens wählen Sie den geeigneten Bereich des Stromzangen-Amperemeters entsprechend dem gemessenen Strom aus. Der ausgewählte Bereich sollte etwas größer sein als der gemessene Stromwert. Wenn dies nicht abgeschätzt werden kann, sollte die Messung beim maximalen Bereich beginnen und schrittweise den Gang wechseln, bis der Bereich angemessen ist, um Schäden am Zangenamperemeter zu vermeiden. Es ist strengstens verboten, während der Messung den Gang des Zangenamperemeters umzuschalten. Beim Schalten muss der gemessene Draht vor dem Gangwechsel aus der Klemmbacke herausgezogen werden.
Bei der Messung von Strömen unter 5 Ampere kann der gemessene stromführende Draht mehrmals gewickelt und zur Messung in eine Klemme gelegt werden, um die Messwerte genauer zu machen, sofern die Bedingungen dies zulassen. Zu diesem Zeitpunkt sollte der tatsächliche Stromwert des gemessenen Drahtes gleich dem Messwert des Instruments geteilt durch die Anzahl der in der Klemme platzierten Drahtwindungen sein.
Bei der Messung sollte darauf geachtet werden, dass ein Sicherheitsabstand aller Körperteile zum aufgeladenen Körper eingehalten wird. Der Sicherheitsabstand für Niederspannungssysteme beträgt 0,1-0,3 Meter. Bei der Strommessung jeder Phase von Hochspannungskabeln sollte der Abstand zwischen den Kabelköpfen mindestens 300 Millimeter betragen und die Isolierung gut sein. Nur wenn die Messung als sinnvoll erachtet wird, kann sie durchgeführt werden. Bei der Beobachtung der Gangzeit der Uhr sollte besonders auf die Einhaltung eines Sicherheitsabstandes zwischen Kopf und geladenem Teil geachtet werden. Der Abstand zwischen einem beliebigen Teil des menschlichen Körpers und dem geladenen Teil sollte nicht kleiner sein als die gesamte Länge der Klemmuhr.
Bei der Messung des Stroms von Niederspannungs-Schmelzsicherungen oder horizontal angeordneten Niederspannungs-Sammelschienen sollte jede Phase der Schmelzsicherungen oder Sammelschienen vor der Messung mit Isoliermaterialien geschützt und isoliert werden, um Kurzschlüsse zwischen Phasen zu vermeiden. Wenn eine Phase des Kabels geerdet ist, ist es strengstens verboten, Maßnahmen zu ergreifen, um einen Erddurchschlag und eine Explosion zu verhindern, die durch den niedrigen Isolationsgrad des Kabelkopfes verursacht werden und die persönliche Sicherheit gefährden können.
Nach der Messung
Wenn nach der Messung das Zangenamperemeter des Zangenamperemeters zur Messung verwendet wird, weicht der angezeigte Wert stark vom gemessenen tatsächlichen Wert ab oder es erfolgt sogar keine Anzeige. Der Grund dafür ist, dass der Kopf des Zangenamperemeters des magnetoelektrischen Systems mit der Sekundärspule des Transformators verbunden ist und die Kopfspannung von der Sekundärspule erhalten wird. Nach dem Prinzip der elektromagnetischen Induktion beträgt die elektromotorische Kraft der Gegeninduktivität E2=4.44fW Ф m. Aus der öffentlichen Bekanntmachung ist nicht schwer zu ersehen, dass die Größe der elektromotorischen Gegeninduktivitätskraft direkt proportional zur Frequenz ist. Wenn diese Art von Zangenmessgerät zur Messung des Rotorstroms verwendet wird, ist die am Zählerkopf erhaltene Spannung aufgrund der niedrigen Frequenz am Rotor viel kleiner als bei der Messung von Strom mit der gleichen Netzfrequenz (da dieser Zählerkopftyp für ausgelegt ist). AC 50Hz Netzfrequenz). Manchmal ist der Strom sehr klein und kann nicht einmal das Gleichrichterelement im Zählerkopf leitend machen, sodass die Strommesszange nichts anzeigt oder der angezeigte Wert erheblich vom tatsächlichen Wert abweicht.
