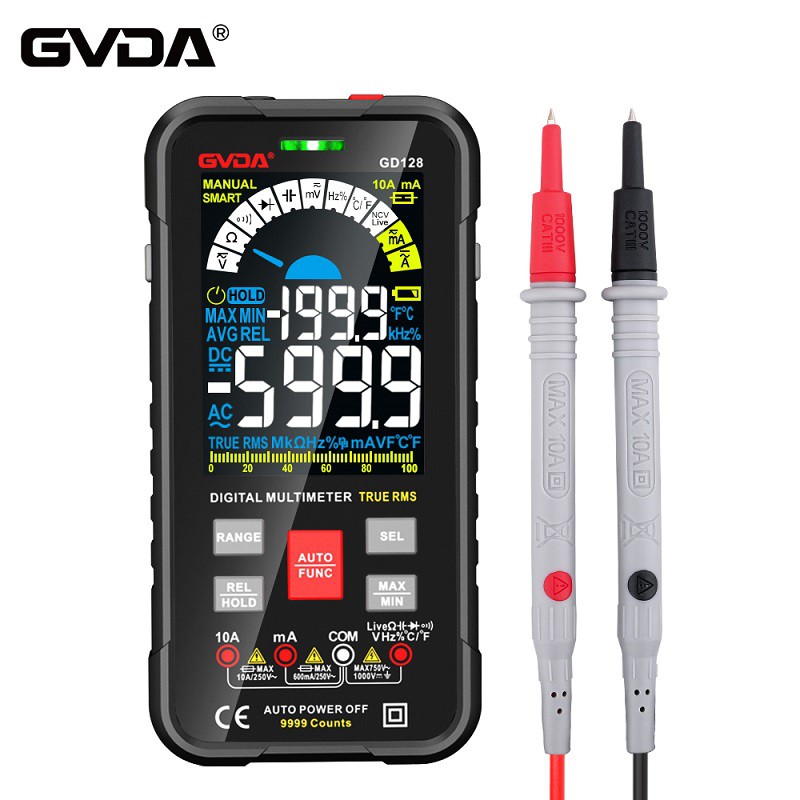

Auswahlgrundsätze und Betriebsverfahren für Digitalmultimeter
1. Die Ablesegenauigkeit von Zeigermessgeräten ist schlecht, aber der Prozess der Zeigerschwingung ist relativ intuitiv, und die Amplitude seiner Schwingungsgeschwindigkeit kann manchmal objektiv die Größe des gemessenen Objekts widerspiegeln (z. B. der leichte Jitter des TV-Datenbusses (SDL) bei der Datenübertragung); Die Ablesung auf dem digitalen Messgerät ist intuitiv, der Prozess der numerischen Änderungen erscheint jedoch chaotisch und schwer zu beobachten.
2. Normalerweise befinden sich in einem Zeigermessgerät zwei Batterien, eine mit einer Niederspannung von 1,5 V und die andere mit einer Hochspannung von 9 V oder 15 V. Die schwarze Sonde ist der Pluspol relativ zur roten Sonde. Für Digitaluhren wird üblicherweise eine 6V- oder 9V-Batterie verwendet. Im Widerstandsbereich ist der Ausgangsstrom des Zeigermessgeräts deutlich größer als der des Digitalmessgeräts. Bei Verwendung des Bereichs R × 1 Ω kann der Lautsprecher ein lautes „Klick“-Geräusch erzeugen, und bei Verwendung des Bereichs R × 10 kΩ kann sogar die Leuchtdiode (LED) aufleuchten.
3. Im Spannungsbereich ist der Innenwiderstand des Zeigermessgeräts im Vergleich zum Digitalmessgerät relativ gering und die Messgenauigkeit relativ schlecht. In manchen Hochspannungs-Mikrostromsituationen ist es sogar unmöglich, genau zu messen, da sein Innenwiderstand den getesteten Stromkreis beeinflussen kann (zum Beispiel kann der gemessene Wert bei der Messung der Beschleunigungsspannung einer TV-Kathodenstrahlröhre viel niedriger sein als der tatsächliche Wert). Der Innenwiderstand des Spannungsbereichs eines digitalen Messgeräts ist zumindest im Megaohm-Bereich sehr hoch und hat kaum Auswirkungen auf die getestete Schaltung. Aufgrund der extrem hohen Ausgangsimpedanz ist es jedoch anfällig für den Einfluss induzierter Spannung, und die gemessenen Daten können in manchen Situationen mit starken elektromagnetischen Störungen falsch sein.
4. Kurz gesagt, Zeigermessgeräte eignen sich zur Messung analoger Schaltkreise mit relativ hohem Strom und hoher Spannung, wie z. B. Fernseher und Audioverstärker. Digitale Messgeräte eignen sich zum Messen von Niederspannungs- und Niederstrom-Digitalschaltungen wie BP-Maschinen, Mobiltelefonen usw. Nein, Sie können je nach Situation eine Zeigertabelle oder eine Zahlentabelle wählen.
Betriebsabläufe
1. Machen Sie sich vor der Verwendung mit den verschiedenen Funktionen des Multimeters vertraut und wählen Sie Gang, Bereich und Sondenanschluss entsprechend dem zu messenden Objekt richtig aus.
2. Wenn die Größe der gemessenen Daten unbekannt ist, sollte der Bereichsschalter zuerst auf den Maximalwert eingestellt und dann vom großen Bereich auf den kleinen Bereich umgeschaltet werden, sodass der Instrumentenzeiger mehr als die Hälfte des Gesamtbereichs anzeigt.
3. Berühren Sie beim Messen des Widerstands nach Auswahl des entsprechenden Vergrößerungsbereichs die beiden Sonden, damit der Zeiger auf Null zeigt. Wenn der Zeiger vom Nullpunkt abweicht, stellen Sie den „Nullpunkteinstellung“-Knopf so ein, dass der Zeiger auf Null zurückkehrt, um genaue Messergebnisse zu gewährleisten. Wenn der Nullpunkt nicht eingestellt werden kann oder das Digitalanzeigemessgerät einen Unterspannungsalarm ausgibt, sollte dies rechtzeitig überprüft werden.
4. Bei der Messung des Widerstands eines bestimmten Stromkreises muss die Stromversorgung des getesteten Stromkreises unterbrochen werden und eine Live-Messung ist nicht zulässig.
5. Bei der Verwendung eines Multimeters zur Messung ist auf die persönliche und instrumentelle Ausrüstung zu achten. Während des Tests ist es nicht gestattet, den Metallteil der Sonde mit den Händen zu berühren und den Gangschalter nicht mit Strom zu betätigen, um eine genaue Messung zu gewährleisten und Unfälle wie Stromschläge und Durchbrennen des Instruments zu vermeiden.
