Prinzip des Ultraschalldickenmessgeräts und des Schichtdickenmessgeräts
Ultraschalldickenmessgeräte werden nach ihren Funktionsprinzipien unterteilt: Es gibt die Resonanzmethode, die Interferenzmethode und die Impulsreflexionsmethode. Da die Impulsreflexionsmethode keinen Resonanzmechanismus beinhaltet und nicht eng mit der Oberflächenbeschaffenheit des gemessenen Objekts zusammenhängt, ist die Ultraschallimpulsmethode zur Dickenmessung das Instrument, das bei den Benutzern am beliebtesten ist.
1 Funktionsprinzip
Das Ultraschalldickenmessgerät besteht hauptsächlich aus zwei Teilen: dem Host und der Sonde. Die Host-Schaltung besteht aus drei Teilen: Sendeschaltung, Empfangsschaltung und Zählanzeigeschaltung. Die von der Sendeschaltung erzeugte Hochspannungs-Stoßwelle regt die Sonde an, um Ultraschall-Sendeimpulswellen zu erzeugen. Die Pulswellen werden von der Medienschnittstelle reflektiert und von der Empfangsschaltung empfangen. Die Flüssigkristallanzeige zeigt den Dickenwert an, der hauptsächlich auf der Ausbreitungsgeschwindigkeit der Schallwelle in der Probe multipliziert mit der Hälfte der Durchlaufzeit durch die Probe basiert, um die Dicke der Probe zu erhalten.
Das von unserem Werk betriebene Ultrawellen-Dickenmessgerät der HT-Serie ist ein intelligentes Messgerät im Taschenformat mit geringem Stromverbrauch und niedrigem Grenzwert, das durch Single-Chip-Technologie auf der Grundlage der Einführung fortschrittlicher Technologie im In- und Ausland entwickelt wurde. Es verfügt nicht nur über Instrumente zur Messung der Dicke verschiedener Materialien, sondern auch über Einzelmessungen aus Stahl, ultradünn und kann mit Hochtemperatur-Dickenmesssonden ausgestattet werden.
2 Anwendungen für Dickenmessgeräte
Aufgrund der Bequemlichkeit der Ultraschallbehandlung und der guten Richtwirkung kann die Ultraschalltechnologie die Dicke von metallischen und nichtmetallischen Materialien schnell, genau und umweltfreundlich messen, insbesondere in Fällen, in denen nur eine Seite berührt werden darf kann seine Überlegenheit unter Beweis stellen, weit verbreitet in verschiedenen Platten, Rohrwandstärken, Kesselbehälterwandstärken und lokaler Korrosion, Rost, also für Metallurgie, Schiffbau, Maschinenbau, chemische Industrie, elektrische Energie, Atomenergie und andere Industriebereiche der Produktinspektion,
Es spielt eine wichtige Rolle für den sicheren Betrieb und die moderne Verwaltung von Geräten.
Ultraschallreinigung und Ultraschalldickenmessgerät sind nur ein Teil der Anwendung der Ultraschalltechnologie, und es gibt viele Bereiche, die auf die Ultraschalltechnologie angewendet werden können. Wie Ultraschallzerstäubung, Ultraschallschweißen, Ultraschallbohren, Ultraschallschleifen, Ultraschallflüssigkeitsstandsmesser, Ultraschallfüllstandsmesser, Ultraschallpolieren, Ultraschallreinigungsmaschine, Ultraschallmotor und so weiter. Die Ultraschalltechnologie wird in allen Lebensbereichen immer häufiger zum Einsatz kommen.

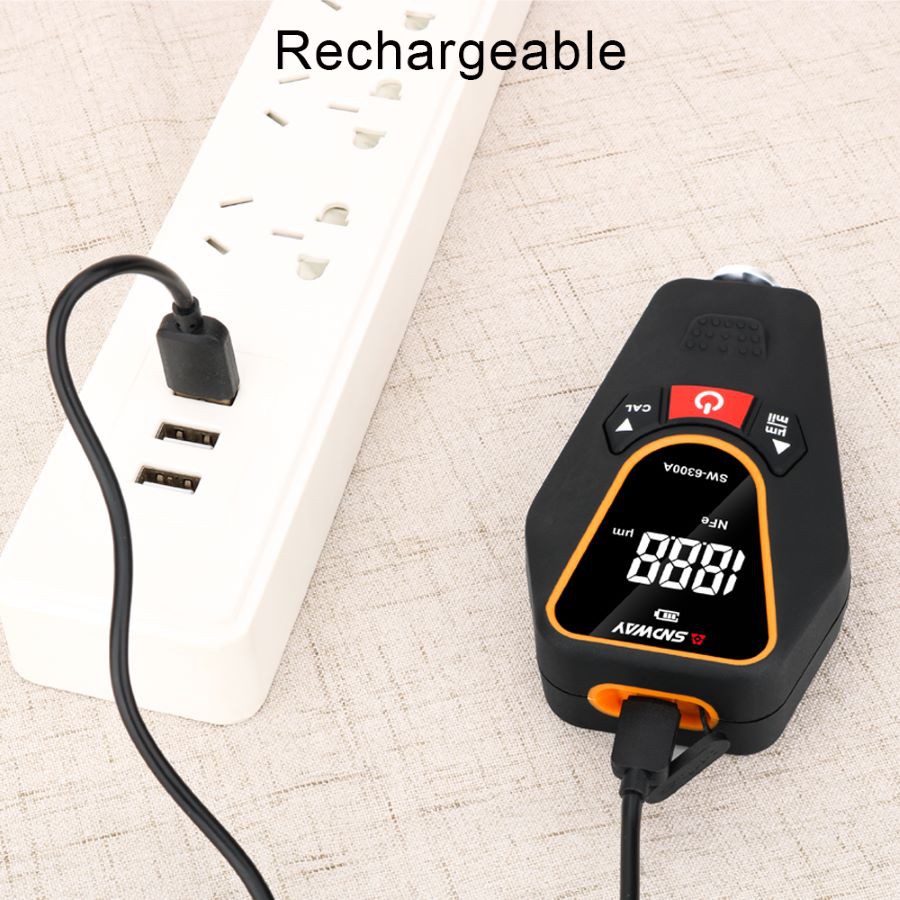

Funktionsprinzip des Wirbelstrom-Schichtdickenmessgeräts
1. Grundprinzipien
Das grundlegende Funktionsprinzip des Wirbelstrom-Schichtdickenmessgeräts besteht darin, dass bei Kontakt des Messkopfs mit der gemessenen Probe das vom Messkopfgerät erzeugte hochfrequente elektromagnetische Feld dazu führt, dass der unter dem Messkopf platzierte Metallleiter Wirbelstrom erzeugt , und seine Amplitude und Phase sind der Leiter. Es ist eine Funktion der Dicke der nichtleitenden Beschichtung zwischen dem Wirbelstrom und der Sonde. Das heißt, das durch den Wirbelstrom erzeugte elektromagnetische Wechselfeld verändert die Parameter der Sonde und die Größe der Parametervariablen der Sonde und wandelt dieses elektrische Signal um, um die gemessene Beschichtungsdicke zu erhalten.
2. Gründe, die die Messgenauigkeit beeinträchtigen
(1) Wenn die Dicke der Deckschicht mehr als 25 μm beträgt, ist der Fehler ungefähr proportional zur Dicke der Deckschicht;
(2) Die elektrische Leitfähigkeit des Grundmetalls hat einen Einfluss auf die Messung, der mit der Zusammensetzung des Grundmetallmaterials und der Wärmebehandlungsmethode zusammenhängt.
(3) Jede Art von Dickenmessgerät erfordert, dass das Grundmetall eine kritische Dicke aufweist. Nur wenn sie größer als diese Dicke ist, wird die Messung nicht durch die Dicke des Grundmetalls beeinflusst;
(4) Das Wirbelstrom-Dickenmessgerät hat einen Randeffekt auf die Probenbestimmung, d. h. die Messung in der Nähe des Probenrandes oder der Innenecke ist unzuverlässig.
(5) Die Krümmung der Probe hat einen Einfluss auf die Messung, und dieser Einfluss wird offensichtlich mit abnehmendem Krümmungsradius zunehmen;
(6) Die Oberflächenrauheit des Grundmetalls und der Deckschicht beeinflusst die Genauigkeit der Messung, und die Erhöhung der Rauheit erhöht die Auswirkung;
(7) Das Wirbelstrom-Dickenmessgerät reagiert empfindlich auf die anhaftenden Substanzen, die den engen Kontakt zwischen der Sonde und der Oberfläche der Beschichtung verhindern.
