Erste Schritte mit Oszilloskopen
Das Oszilloskop ist ein unverzichtbares Instrument bei der Reparatur moderner Haushaltsgeräte. Mit ihm können Techniker den Fehler schnell und präzise finden. Daher ist der korrekte und fachmännische Umgang mit Oszilloskopen ein Pflichtkurs für Haushaltsgeräte-Reparateure.
Obwohl es verschiedene Marken, Modelle und Varianten von Oszilloskopen gibt, sind ihre grundlegende Zusammensetzung und Funktion ähnlich. In diesem Artikel wird die Verwendung von Allzweckoszilloskopen vorgestellt.
Einführung in das Panel
1. Helligkeits- und Fokusknopf
Mit dem Helligkeitsknopf können Sie die Helligkeit der Lichtspur einstellen (einige Oszilloskope nennen das Glühen). Die Helligkeit sollte angemessen sein, denn wenn sie zu hell ist, kann die Oszilloskopröhre leicht beschädigt werden. Mit dem Fokusknopf können Sie den Fokusgrad (die Dicke) der Lichtspur einstellen, damit die Grafik klarer wird.
2. Signaleingangskanal
Bei den üblicherweise verwendeten Oszilloskopen handelt es sich meist um Zweispuroszilloskope. Sie verfügen über zwei Eingangskanäle, Kanal 1 (ch1) und Kanal 2 (ch2). An diese kann jeweils die Oszilloskopsonde angeschlossen werden. Anschließend wird das Oszilloskopgehäuse geerdet und die Sonde zur Messung in das zu messende Teil eingeführt.
3. Kanalauswahltasten (vertikale Modusauswahl)
Für häufig verwendete Oszilloskope gibt es fünf Kanalauswahltasten:
(1) ch1: Kanal 1 wird separat angezeigt;
(2) ch2: Kanal 2 wird separat angezeigt;
(3) alt: zwei Kanäle werden abwechselnd angezeigt;
(4) Chop: Zweikanal-Intervallanzeige zum Scannen einer langsameren Dual-Trace-Anzeige;
(5) Hinzufügen: Die Signale beider Kanäle werden überlagert. Wählen Sie bei Bedarf Kanal 1 oder Kanal 2.
4. Einstellknopf für vertikale Empfindlichkeit
Um die Empfindlichkeit der vertikalen Ablenkung anzupassen, sollte die Position des Knopfs entsprechend der Amplitude des Eingangssignals angepasst werden, und der vom Knopf angezeigte Wert (z. B. {{0}},5 V/Div, was bedeutet, dass die Amplitude jedes Frames in vertikaler Richtung 0,5 V beträgt) sollte mit der Anzahl der Frames multipliziert werden, die das gemessene Signal in vertikaler Richtung des Bildschirms einnimmt, was der Amplitude des gemessenen Signals entspricht.
5.Vertikaler Verschiebungseinstellknopf
Es wird verwendet, um die Position der gemessenen Signalspur in vertikaler Richtung des Bildschirms anzupassen.
6. Einstellknopf für horizontale Abtastung
Um die horizontale Geschwindigkeit anzupassen, muss die Position des Knopfs entsprechend der Frequenz des Eingangssignals angepasst werden. Der vom Knopf angezeigte Wert (z. B. {{0}},5 ms/Div, was bedeutet, dass die Zeit jedes Frames in horizontaler Richtung 0,5 ms beträgt) muss mit der Anzahl der belegten Frames des gemessenen Signals in einem Zyklus multipliziert werden, d. h. es ergibt sich die Periode des Signals und kann auch in die Frequenz umgerechnet werden.
7. Einstellknopf für horizontale Position
Es wird verwendet, um die Position der gemessenen Signallichtspur in horizontaler Richtung des Bildschirms anzupassen.

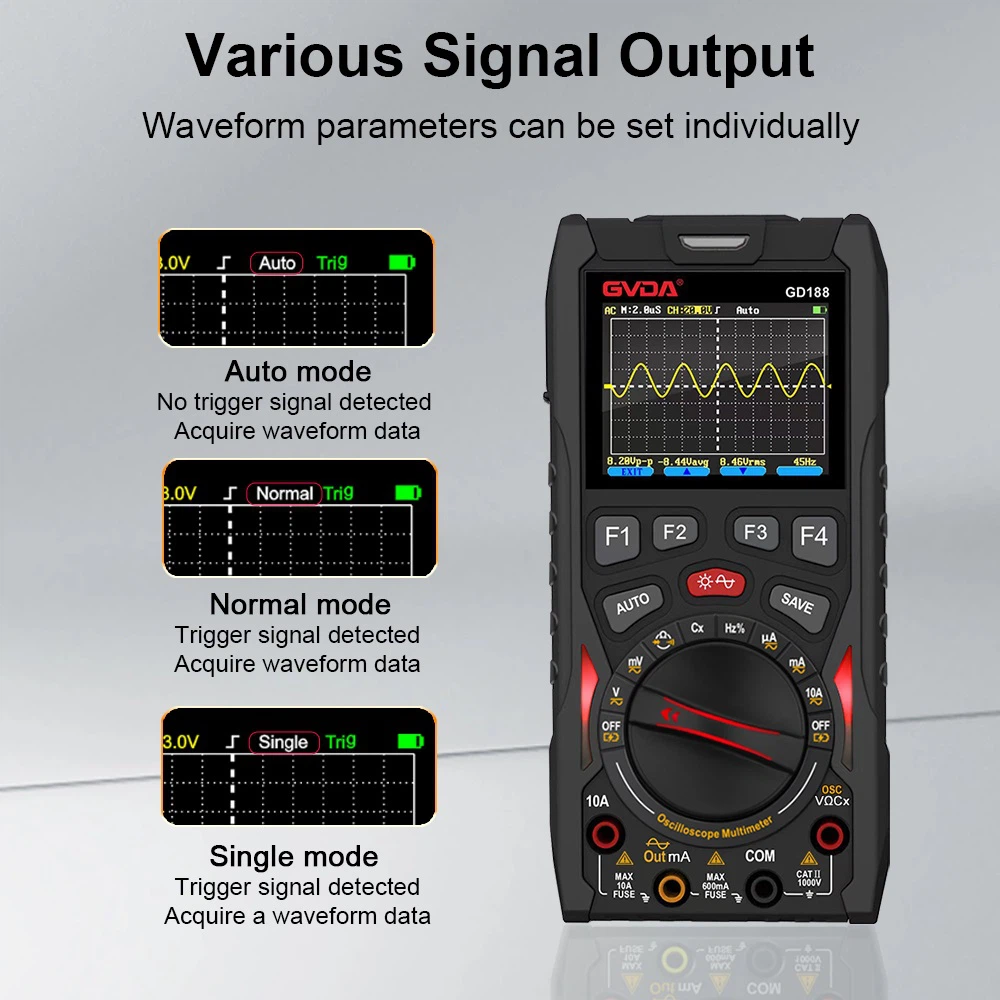

8. Auswahl des Triggermodus
Oszilloskope verfügen üblicherweise über vier Triggermethoden:
(1) Normal (Norm): Wenn kein Signal vorhanden ist, erfolgt keine Anzeige auf dem Bildschirm. Wenn ein Signal vorhanden ist, erfolgt die Anzeige mit Pegelregelung und stabiler Wellenformanzeige.
(2) automatisch (auto): Wenn kein Signal vorhanden ist, wird auf dem Bildschirm eine leichte Spur angezeigt. Wenn ein Signal vorhanden ist, wird mithilfe der Pegelregelung eine stabile Wellenform angezeigt.
(3) TV-Feld (tv): wird zur Anzeige von TV-Feldsignalen verwendet;
(4) Peak Auto (pp auto): Wenn kein Signal vorhanden ist, wird die Lichtspur auf dem Bildschirm angezeigt; wenn ein Signal vorhanden ist, kann eine stabile Wellenform erreicht werden, ohne den Pegel anzupassen. Diese Methode wird nur bei einigen Oszilloskopen verwendet (z. B. Oszilloskope der Caltek CA8000-Serie).
9. Auswahl der Triggerquelle
Es gibt zwei Arten von Oszilloskop-Triggerquellen: interne Triggerquelle und externe Triggerquelle. Wenn Sie eine externe Triggerquelle wählen, sollte das Triggersignal vom externen Triggerquelleneingang kommen, was bei der Reparatur von Haushaltsgeräten selten verwendet wird. Wenn Sie die interne Triggerquelle wählen, wählen Sie im Allgemeinen Kanal 1 (ch1) oder Kanal 2 (ch2), die Auswahl sollte entsprechend dem Eingangssignalkanal erfolgen. Wenn der Eingangssignalkanal als Kanal 1 gewählt wird, sollte auch die interne Triggerquelle als Kanal 1 gewählt werden.
