Multimeter mit Reihen- oder Parallelschaltung für Wechselstromgeräte zur Messung der Spannung
Das Multimeter misst die Spannung parallel und den Strom in Reihe. Dies gilt unabhängig davon, ob es sich um Wechsel- oder Gleichstrom handelt. Der Innenwiderstand des Spannungsbereichs des Multimeters liegt nahe unendlich. Wenn Sie also den Spannungsbereich wählen und das Multimeter in Reihe in den Stromkreis schalten, fließt tatsächlich kein Strom im Stromkreis, oder es wird gesagt, dass der Strom sehr gering ist, sodass keine Daten gemessen werden können. Für den Strombereich liegt der Innenwiderstand nahe 0, sodass das Reihenschalten im Stromkreis den Betrieb nachfolgender Elektrogeräte nicht beeinträchtigt.
Wenn jedoch der falsche Strompegel ausgewählt und im Stromkreis parallel geschaltet wird, wie in der in der Frage gestellten Situation, wenn der Spannungspegel auf den Strompegel geändert wird und die beiden Enden der 220-V-Stromversorgung parallel geschaltet werden, ist dies ziemlich gefährlich. Es kann zu einem direkten Kurzschluss kommen und das Multimeter oder die Leitungen sind alle durchgebrannt.
Der Spannungspegel lässt sich relativ sicher messen. Selbst wenn er in einem Stromkreis in Reihe geschaltet ist, ist es nicht so schädlich, als wenn der Strompegel falsch angeschlossen ist. Wir verwenden ein Multimeter, um einige Daten zu messen, daher müssen wir uns vor der Messung überlegen, wie wir vorgehen. Messung.
Unabhängig davon, ob es in Reihe oder parallel geschaltet ist, müssen wir zunächst das Prinzip der Messung von Wechselspannung mit einem Multimeter verstehen. Der Multimeterkopf kann nur Gleichspannung durchlassen, das heißt, er kann nur Gleichspannung messen. Warum kann er also Wechselspannung messen? Das liegt daran, dass sich im Multimeter eine Gleichrichterschaltung befindet. Die unidirektionale Leitfähigkeit der Diode wandelt das Wechselstromsignal in ein Gleichstromsignal um, sodass die Wechselspannung gemessen werden kann. Mit anderen Worten misst der Wechselstrombereich des Multimeters die 220-V-Haushaltsspannung, was einer Parallelschaltung entspricht.
Prinzip der Wechselspannungsmessung: Wenn ein Multimeter Wechselspannung misst, befindet sich im Inneren des Multimeters eine Halbwellengleichrichterschaltung. Bei der Messung von Wechselspannung wird die Wechselspannung in Gleichspannung gleichgerichtet und durchläuft dann zwei Messgeräte. Schließlich wird die Wechselspannung entsprechend der Gleichspannung anhand der Größe der Wechselspannung gemessen, und die vom Multimeter angezeigte Wechselspannung ist nicht der Momentanwert des Wechselstroms, sondern der Durchschnittswert über einen bestimmten Zeitraum, d. h. der Effektivwert. Tatsächlich ist das Innere eines Multimeters nicht ganz so einfach. Es verstärkt das Signal auch durch einen Operationsverstärker, führt nach der Abtastung eine Analog-Digital-Umwandlung durch und das Endergebnis wird auf dem Bildschirm angezeigt.

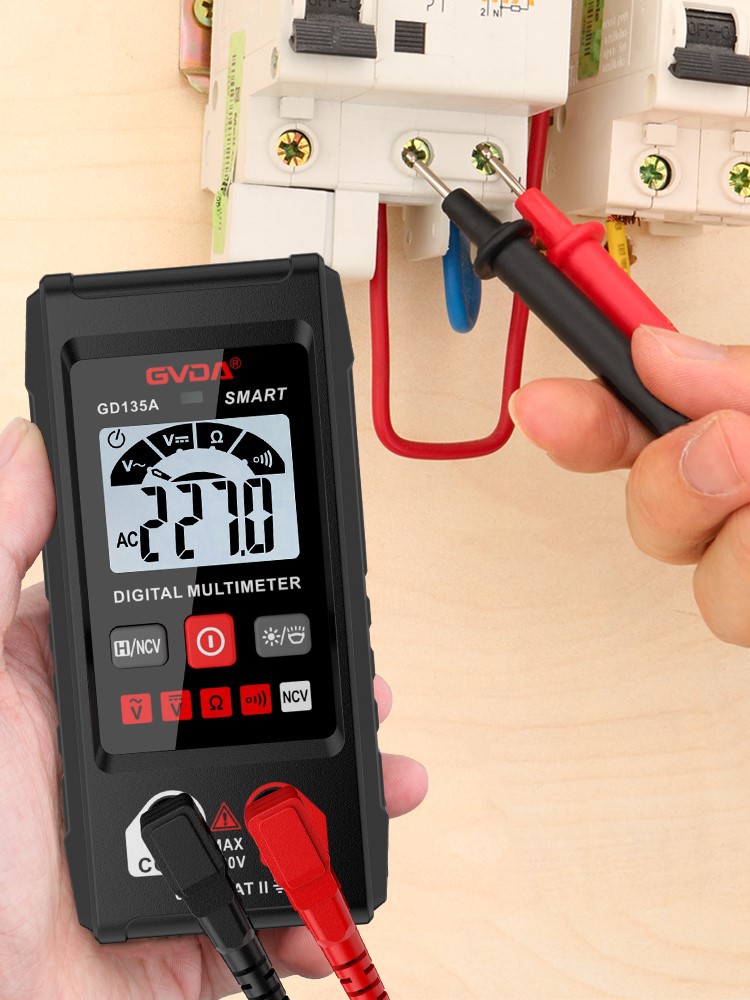

Wenn Sie zu Hause eine Spannung von 220 V messen, müssen Sie nur den Wechselstrombereich auswählen. Im Folgenden finden Sie ein digitales Multimeter von Fluke. Stecken Sie die schwarzen und roten Messleitungen in die entsprechenden Positionen und verbinden Sie sie direkt mit dem Neutralleiter des Stromnetzes. Es muss nicht unterschieden werden, welcher der stromführende und welcher der Neutralleiter ist. Die Spannung kann direkt abgelesen werden
