Mikroskopstruktur Mikroskopauflösung
Ein Mikroskop ist ein optisches Instrument, das aus einer Linse oder einer Kombination mehrerer Linsen besteht und ein Zeichen dafür ist, dass der Mensch in das Atomzeitalter eingetreten ist. Es wird hauptsächlich dazu verwendet, winzige Objekte zu Instrumenten zu vergrößern, die für das menschliche Auge sichtbar sind.
Mikroskopstruktur
Das optische Mikroskop besteht aus Okular, Objektiv, grober Quasi-Fokus-Helix, feiner Quasi-Fokus-Helix, Clip, Blende, Verschluss, Konverter, Spiegel, Tisch, Spiegelarm, Objektivtubus, Spiegelbasis, Kondensor und besteht aus Blenden.
Mikroskopauflösung
D=0.61λ/N*sin( /2)
D: Auflösung
λ: Wellenlänge der Lichtquelle
: Winkel der Objektivlinse (der Öffnungswinkel der Probe an einem Punkt auf der optischen Achse zur Objektivlinsenöffnung)
Wenn Sie die Auflösung verbessern möchten, können Sie: 1. λ reduzieren, indem Sie beispielsweise ultraviolettes Licht als Lichtquelle verwenden; 2. Erhöhen Sie N, indem Sie es beispielsweise in Zedernöl legen. 3. Erhöhen Sie den Abstand zwischen Objektiv und Probe so weit wie möglich, d. h. verringern Sie ihn.
Mikroskopklassifizierung
Mikroskope werden nach mikroskopischen Prinzipien klassifiziert und können in optische Mikroskope, Elektronenmikroskope und digitale Mikroskope unterteilt werden.
Optisches Mikroskop
Es besteht normalerweise aus einem optischen Teil, einem Beleuchtungsteil und einem mechanischen Teil. Es besteht kein Zweifel, dass der optische Teil der wichtigste ist, er besteht aus Okular und Objektiv. Bereits 1590 hatten niederländische und italienische Brillenmacher mikroskopähnliche Vergrößerungsinstrumente gebaut. Es gibt viele Arten von optischen Mikroskopen, hauptsächlich Hellfeldmikroskope (gewöhnliche optische Mikroskope), Dunkelfeldmikroskope, Fluoreszenzmikroskope, Phasenkontrastmikroskope, konfokale Laser-Scanning-Mikroskope, Polarisationsmikroskope, Differential-Interferenzkontrast-Mikroskope und inverse Mikroskope.
Elektronenmikroskop
Elektronenmikroskope haben ähnliche grundlegende Strukturmerkmale wie optische Mikroskope, verfügen jedoch über eine viel höhere Vergrößerungs- und Auflösungsfähigkeit als optische Mikroskope. Sie nutzen den Elektronenfluss als neue Lichtquelle, um Objekte abzubilden. Seit Ruska 1938 das erste Transmissionselektronenmikroskop erfand, wurden neben der kontinuierlichen Verbesserung der Leistung des Transmissionselektronenmikroskops selbst auch viele andere Arten von Elektronenmikroskopen entwickelt. Wie Rasterelektronenmikroskope, analytische Elektronenmikroskope, Ultrahochspannungs-Elektronenmikroskope und so weiter. In Kombination mit verschiedenen elektronenmikroskopischen Probenvorbereitungstechniken ist es möglich, tiefgreifende Untersuchungen zur Struktur der Probe oder zum Zusammenhang zwischen Struktur und Funktion durchzuführen. Mikroskope werden verwendet, um Bilder winziger Objekte zu beobachten. Es wird häufig bei der Beobachtung von Biologie, Medizin und winzigen Partikeln eingesetzt. Elektronenmikroskope können Objekte bis zu zwei Millionen Mal vergrößern.
Bei Tischmikroskopen handelt es sich hauptsächlich um herkömmliche Mikroskope, bei denen es sich um rein optische Vergrößerungsmikroskope mit hoher Vergrößerung und guter Bildqualität handelt. Sie sind jedoch im Allgemeinen groß und unpraktisch zu bewegen.
tragbares Mikroskop

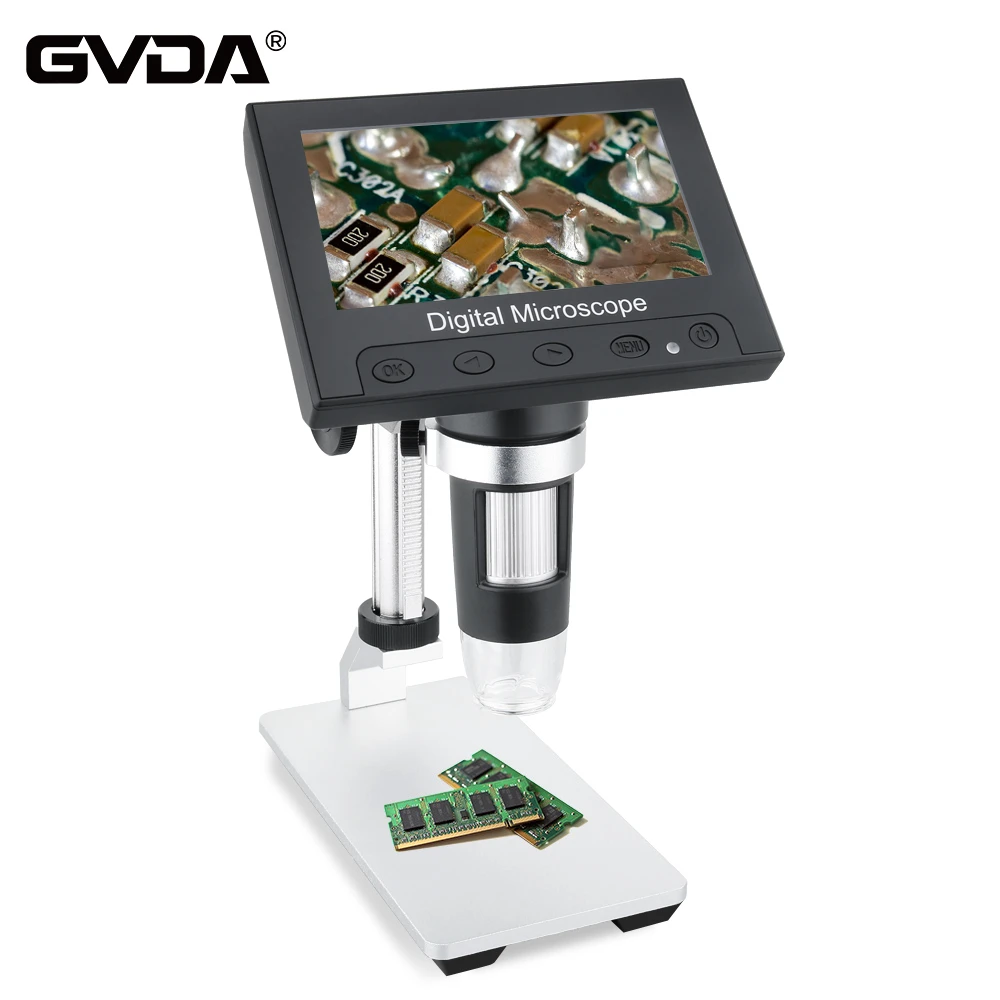

Tragbare Mikroskope sind hauptsächlich Erweiterungen der in den letzten Jahren entwickelten Reihe digitaler Mikroskope und Videomikroskope. Im Gegensatz zur herkömmlichen optischen Vergrößerung handelt es sich bei Handmikroskopen ausschließlich um digitale Vergrößerungen. Sie sind im Allgemeinen tragbar, klein und exquisit und leicht zu tragen; und einige Handmikroskope verfügen über eigene Bildschirme, die unabhängig vom Computerhost abgebildet werden können, einfach zu bedienen sind und auch einige digitale Funktionen integrieren können, wie z. B. Unterstützung für das Aufnehmen von Bildern, Videoaufzeichnungen oder Bildvergleiche, Messungen und andere Funktionen.
Das digitale Flüssigkristallmikroskop wurde zuerst von der Boyu Company entwickelt und hergestellt. Dieses Mikroskop behält die Klarheit des optischen Mikroskops bei und vereint die Vorteile der leistungsstarken Erweiterung des digitalen Mikroskops, der intuitiven Anzeige des Videomikroskops und der Einfachheit und Bequemlichkeit des tragbaren Mikroskops.
Rastertunnelmikroskop
Das Rastertunnelmikroskop, auch „Rastertunnelmikroskop“ und „Tunnelrastermikroskop“ genannt, ist ein Instrument, das den Tunneleffekt in der Quantentheorie nutzt, um die Oberflächenstruktur von Substanzen zu erfassen. Es wurde 1981 von Gerd Binning (G.Binning) und Heinrich Rohrer (H.Rohrer) im Zürcher Labor von IBM in Zürich, Schweiz, erfunden. Die beiden Erfinder arbeiteten daher mit Ernst Ruska zusammen und erhielten 1986 gemeinsam den Nobelpreis für Physik.
Als Werkzeug der Rastersondenmikroskopie ermöglicht das Rastertunnelmikroskop Wissenschaftlern die Beobachtung und Lokalisierung einzelner Atome mit einer viel höheren Auflösung als sein Gegenstück zum Rasterkraftmikroskop. Darüber hinaus kann das Rastertunnelmikroskop Atome mit der Sondenspitze bei niedriger Temperatur (4 K) präzise manipulieren und ist daher sowohl ein wichtiges Messwerkzeug als auch ein Verarbeitungswerkzeug in der Nanotechnologie.
