Methode zur Kapazitätsmessung mit einem Zeigermultimeter
Wählen Sie den Bereich Rx1k oder Rx100 für das Zeigermultimeter, wobei das schwarze Kabel an den Pluspol des Kondensators und das rote Kabel an den Minuspol des Kondensators angeschlossen wird. Wenn die Nadel schnell nach rechts schwingt und dann langsam auf nahezu unendlich (∞ Ω) zurückkehrt, bedeutet dies, dass der Kondensator normal ist und eine große Kapazität hat; Wenn der Rückgabewert kleiner als unendlich ist, bedeutet dies, dass der Leckstrom des Kondensators hoch ist, und der Zeigerwert ist der Leckwiderstandswert des getesteten Kondensators (der Leckwiderstand von Aluminium-Elektrolytkondensatoren sollte vor der Verwendung 200 kΩ überschreiten). Wenn der Zeiger überhaupt nicht nach rechts schwingt, bedeutet dies, dass der Kondensator über interne Schutzschalter verfügt oder dass der Elektrolyt ausgetrocknet ist und an Kapazität verloren hat. Wenn der Zeiger stark schwankt, sich 0 Ω nähert und nicht zurückkehrt, deutet dies darauf hin, dass der Kondensator defekt ist.
Welches Gerät wird zur Kapazitätsmessung mit einem Multimeter verwendet?
Dazu muss der entsprechende Bereich anhand der ungefähren Größe der gemessenen Kapazität ausgewählt werden:
Der 000p-Bereich eignet sich für die Messung von Kapazitäten unter 2000 pF;
20n-Pegel, geeignet zur Messung von Kapazitäten zwischen 2000pF und 20nF;
200n-Pegel, geeignet zur Messung von Kapazitäten zwischen 20nF und 200nF;
zwei μ-Getriebe, geeignet zum Messen von 200 nF bis 2 μ Die Kapazität zwischen F;
Zwanzig μ-Getriebe, geeignet für die Messung von 2 μ F bis 20 μ der Kapazität zwischen F.
Vorsichtsmaßnahmen für die Verwendung eines Multimeters zur Messung der Kapazität

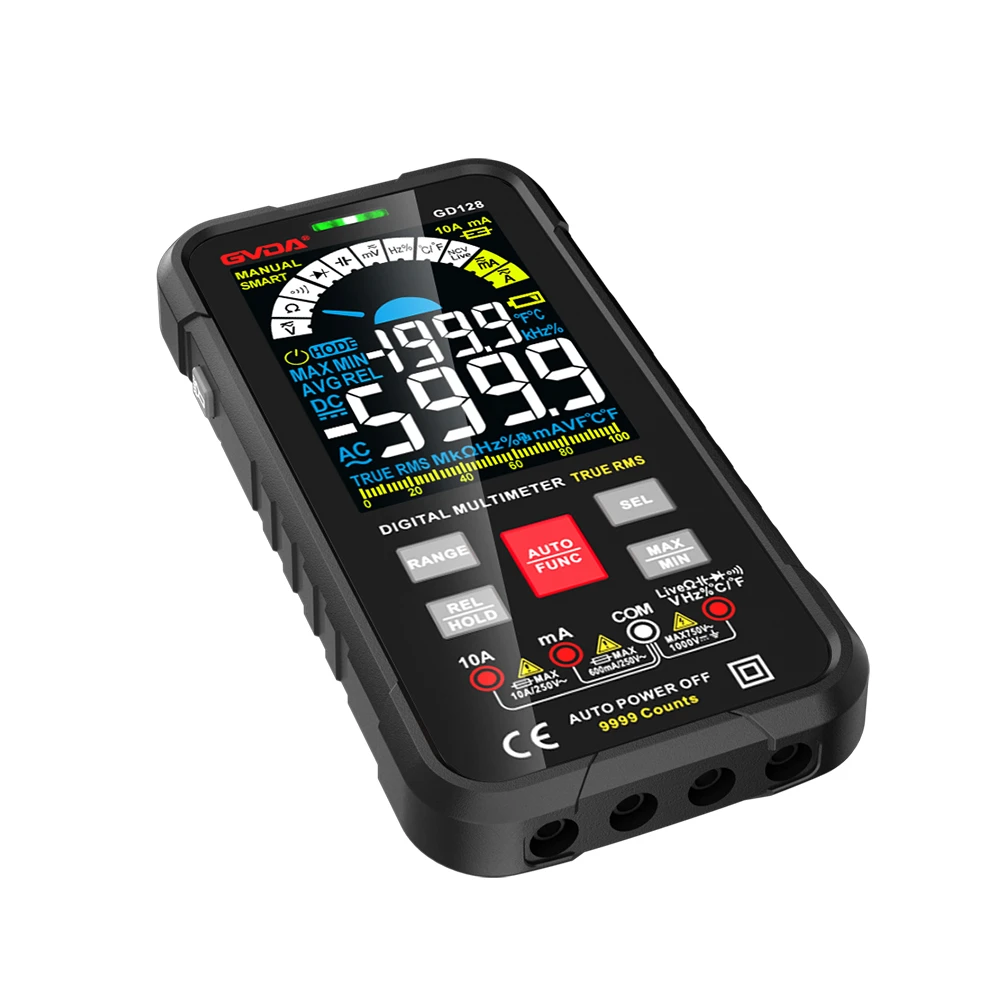

Vor der Messung muss zunächst die Stromversorgung unterbrochen und der Kondensator entladen werden. Die Entladungsmethode besteht darin, einen Metallgegenstand wie einen Schraubenzieher zu finden, den blanken Teil des Metalls am Isolationsgriff zu halten und die beiden Füße des gemessenen Kondensators darauf zu stellen. Die Kapazität wird mit einem Digitalmultimeter gemessen. Suchen Sie den Kondensatoranschlag und stecken Sie nach dem Entladen die beiden Füße des Kondensators in die Kapazitätsmessbuchse. Der tatsächliche Wert ist die Kapazität des Seitenkondensators, wenn sich der Messwert auf dem LCD-Bildschirm stabilisiert. Bei der Leckagemessung kann der Widerstandsbereich eines Zeigermultimeters zur Messung verwendet werden. Beim Messen kann ein Kapazitätsmultimeter mit kleiner Kapazität im RX1K oder RX100 platziert werden. Wenn die beiden Sonden beim Messen der Anzeige auf dem Zifferblatt an die beiden Füße des Kondensators angeschlossen werden, schlägt der Zeiger im Uhrzeigersinn aus. Wenn der Kondensator dann vollständig aufgeladen ist und kein Strom fließt, dreht sich der Zeiger gegen den Uhrzeigersinn und kehrt auf Unendlich zurück. Je größer der Winkel des Zeigers ist, desto größer ist die Kapazität. Während des Ausschlagvorgangs sollte der Zeiger mit einer konstanten Geschwindigkeit schwingen, damit er in die Unendlichkeit zurückkehren kann, was anzeigt, dass kein Leck am Kondensator vorliegt. Wenn die Nadel plötzlich langsamer wird oder nicht zu einer bestimmten Position auf dem Zifferblatt zurückkehrt, deutet dies darauf hin, dass in einem bestimmten Abschnitt ein Leck im Kondensator vorliegt. Wenn schließlich Unendlich angezeigt wird, bedeutet dies, dass keine Leckage vorliegt. Dies kann jedoch nur vorläufig beurteilt werden. Um einen genauen Wert zu ermitteln, ist es notwendig, die Eigenschaften eines Kapazitätsmessgeräts, eines Kapazitätsleckagetesters oder eines Oszilloskops zu beobachten. Dies ist etwas, was normale Menschen nicht besitzen können. Es gibt auch Kondensatoren mit Spannungsfestigkeit. Die Spannungsfestigkeitswerte von Elektrolytkondensatoren sind in der Regel darauf angegeben, einige Keramikkondensatoren sind jedoch nicht darauf gekennzeichnet. Seien Sie vorsichtig bei der Auswahl.
