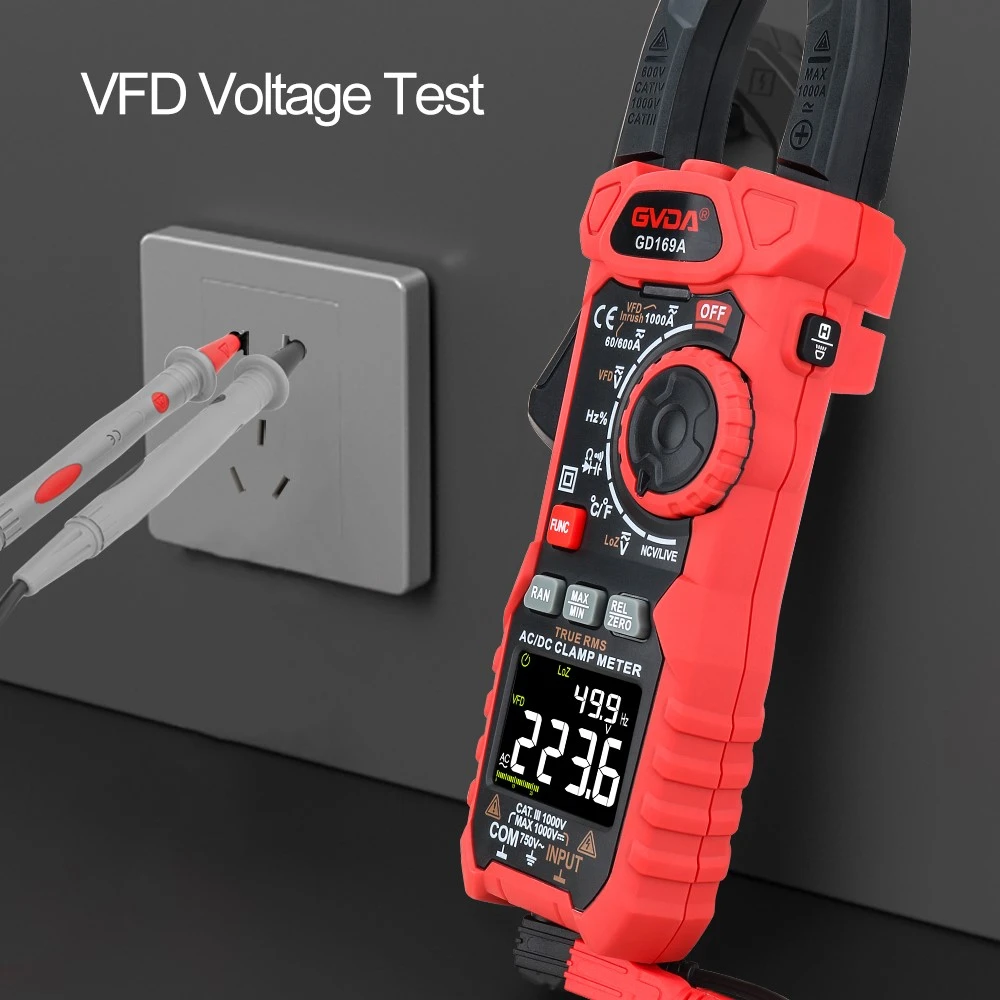

Einführung in die Verwendung eines Zangenamperemeters
Vor der Messung
Der erste Schritt besteht darin, das richtige Zangenamperemeter entsprechend der Art und dem Spannungsniveau des zu messenden Stroms auszuwählen. Die Spannung der zu messenden Leitung sollte niedriger sein als die Nennspannung des Zangenamperemeters. Beim Messen des Stroms einer Hochspannungsleitung sollte ein Hochspannungs-Zangenamperemeter verwendet werden, das seinem Spannungsniveau entspricht. Niederspannungs-Zangenamperemeter können nur den Strom in Niederspannungssystemen messen, nicht jedoch den Strom in Hochspannungssystemen.
Zweitens muss das Aussehen des Zangenamperemeters vor der Verwendung sorgfältig überprüft werden. Überprüfen Sie unbedingt, ob die Isolationsleistung des Messgeräts gut ist, das Gehäuse unbeschädigt ist und der Griff sauber und trocken ist. Wenn der Zeiger nicht auf Null steht, muss eine mechanische Nulleinstellung durchgeführt werden. Die Backen des Zangenamperemeters müssen fest verbunden sein. Wenn der Zeiger wackelt, können die Backen geöffnet und wieder geschlossen werden. Wenn das Wackeln weiterhin besteht, überprüfen Sie sorgfältig und achten Sie darauf, dass Schmutz und Ablagerungen von den Backen entfernt werden, und messen Sie dann.
Da das Zangenamperemeter den zu messenden Stromkreis berührt, kann es den Strom blanker Leiter nicht messen. Bei Messungen mit einem Hochspannungszangenmeter sollte es von zwei Personen bedient werden. Während der Messung sollten Isolierhandschuhe getragen werden, man sollte auf der Isolierunterlage stehen und andere Geräte sollten nicht berührt werden, um Kurzschlüsse oder Erdschlüsse zu vermeiden.
Beim Messen
Drücken Sie bei der Verwendung zunächst den Schraubenschlüssel fest, um die Backen zu öffnen, legen Sie den zu prüfenden Draht in die Mitte der Backen, lösen Sie dann den Schraubenschlüssel und schließen Sie die Backen fest. Wenn auf der Verbindungsfläche der Backen Geräusche auftreten, sollten diese geöffnet und wieder geschlossen werden. Wenn weiterhin Geräusche auftreten, sollte die Verbindungsfläche bearbeitet werden, um die Messung genau zu machen. Klemmen Sie außerdem nicht zwei Drähte gleichzeitig fest. Öffnen Sie nach dem Ablesen die Backen, ziehen Sie den zu prüfenden Draht heraus und stellen Sie den Gang auf den höchsten aktuellen Gang oder den AUS-Gang.
Zweitens muss der geeignete Bereich des Zangenamperemeters entsprechend der Größe des gemessenen Stroms ausgewählt werden. Der ausgewählte Bereich sollte etwas größer als der gemessene Stromwert sein. Wenn dies nicht abgeschätzt werden kann, sollte die Messung vom maximalen Bereich aus gestartet und schrittweise die Gänge gewechselt werden, bis der Bereich angemessen ist, um eine Beschädigung des Zangenamperemeters zu vermeiden. Es ist strengstens verboten, während des Messvorgangs den Gang des Zangenamperemeters zu wechseln. Beim Gangwechsel sollte der zu prüfende Leiter vor dem Gangwechsel aus der Klemme gezogen werden.
Wenn Sie einen Strom von weniger als 5 Ampere messen, können Sie, wenn die Bedingungen es erlauben, den zu messenden stromführenden Draht mehrmals wickeln und dann zur Messung in die Klemme legen, um die Messgenauigkeit zu erhöhen. Zu diesem Zeitpunkt sollte der tatsächliche Stromwert des gemessenen Drahtes dem Messwert geteilt durch die Anzahl der in den Klemmbacken platzierten Drahtspulen entsprechen.
Beim Messen sollte darauf geachtet werden, dass zwischen allen Körperteilen und geladenen Objekten ein Sicherheitsabstand eingehalten wird. Der Sicherheitsabstand für Niederspannungssysteme beträgt 0,1 bis 0,3 Meter. Beim Messen des Stroms jeder Phase eines Hochspannungskabels sollte der Abstand zwischen den Kabelköpfen mehr als 300 mm betragen und die Isolierung sollte gut sein. Die Messung kann nur durchgeführt werden, wenn dies als zweckmäßig erachtet wird. Beim Beobachten des Zeitpunkts des Messgeräts sollte besonders darauf geachtet werden, dass zwischen dem Kopf und den stromführenden Teilen ein Sicherheitsabstand eingehalten wird. Der Abstand zwischen jedem Teil des menschlichen Körpers und dem stromführenden Körper darf nicht kleiner sein als die gesamte Länge des Zangenmessgeräts.
Beim Messen des Stroms von Niederspannungs-Schmelzsicherungen oder horizontal angeordneten Niederspannungs-Sammelschienen muss jede Phasen-Schmelzsicherung oder Sammelschiene vor der Messung mit Isoliermaterial geschützt und isoliert werden, um Kurzschlüsse zwischen den Phasen zu vermeiden. Wenn eine Phase des Kabels geerdet ist, ist die Messung strengstens untersagt, um Erdschlüsse und Explosionen aufgrund des niedrigen Isolationsniveaus des Kabelkopfes zu verhindern, die die persönliche Sicherheit gefährden können.
Nach der Messung
Wenn das Zangenamperemeter nach der Messung mit einem herkömmlichen magnetoelektrischen Zangenamperemeter gemessen wird, weicht der angezeigte Wert stark vom tatsächlich gemessenen Wert ab oder es wird sogar überhaupt nichts angezeigt. Der Grund dafür ist, dass der Messkopf des magnetoelektrischen Zangenamperemeters mit der Sekundärspule des Transformators verbunden ist und die Spannung am Messkopf von der Sekundärspule bezogen wird. Gemäß dem Prinzip der elektromagnetischen Induktion ist ersichtlich, dass die gegenseitige induktive elektromotorische Kraft E2=4.44fWФm beträgt. Aus der Werbung lässt sich leicht erkennen, dass die Größe der gegenseitigen induktiven elektromotorischen Kraft proportional zur Frequenz ist. Wenn diese Art von Zangenamperemeter zum Messen des Rotorstroms verwendet wird, ist die am Messgerät erhaltene Spannung aufgrund der niedrigen Frequenz am Rotor viel kleiner als die Spannung beim Messen des Stroms mit derselben Netzfrequenz (da dieses Messgerät auf einem Wechselstrom-Netzfrequenzdesign von 50 Hz basiert). Manchmal ist der Strom so gering, dass er das Gleichrichterelement im Messgerät nicht einmal einschalten kann, sodass das Zangenamperemeter keine Anzeige hat oder der angezeigte Wert stark vom tatsächlichen Wert abweicht.
Wenn Sie sich für ein Zangenmessgerät mit elektromagnetischem System entscheiden, da der Messmechanismus keine Sekundärspule und kein Gleichrichterelement besitzt, durchläuft der durch den gemessenen Strom erzeugte magnetische Fluss den Messkopf und magnetisiert die statischen und beweglichen Eisenteile des Messkopfs, wodurch der Zeiger des Messkopfs abgelenkt wird und mit dem gemessenen Wert interagiert. Die Frequenz des Stroms spielt keine Rolle, sodass der Wert des Rotorstroms genau angezeigt werden kann.
(2) Beim Messen einer dreiphasigen symmetrischen Last mit einem Zangenamperemeter ist der angezeigte Stromwert, wenn zwei Phasenleiter in die Zange gelegt werden, der gleiche wie der angezeigte Stromwert, wenn eine Phase in die Zange gelegt wird. Beim Messen einer dreiphasigen symmetrischen Last mit einem Zangenamperemeter tritt ein merkwürdiges Phänomen auf. D. h., der angezeigte Wert, wenn zwei Phasenleiter in die Zange gelegt werden, ist der gleiche wie der angezeigte Wert, wenn ein Phasenleiter in die Zange gelegt wird. Dies liegt daran, dass bei einer dreiphasigen symmetrischen Last im Stromkreis die Stromwerte aller Phasen gleich sind und der folgende öffentliche Ausdruck verwendet wird, um Iu=Iv=Iw auszudrücken. Wenn ein Phasenleiter in die Backen gelegt wird, zeigt das Zangenamperemeter den Stromwert dieser Phase an. Wenn zwei Phasenleiter in die Backen gelegt werden, ist der vom Messgerät angezeigte Wert tatsächlich die Summe der Zeiger der beiden Phasenströme. Gemäß dem Prinzip der Phasenaddition gilt I1+I3=-I2, sodass der angezeigte Wert der gleiche ist wie beim Einlegen einer Phase.
