Einführung in die Technik digitaler Multimeter
Bei einem fehlerhaften Instrument sollten Sie zunächst prüfen und feststellen, ob das Fehlerphänomen allgemein (nicht alle Funktionen können gemessen werden) oder individuell (einzelne Funktionen oder einzelne Bereiche) auftritt, und dann die Situation unterscheiden und entsprechend lösen.
1. Wenn alle Geräte nicht funktionieren, konzentrieren Sie sich auf die Überprüfung des Stromkreises und des A/D-Wandlerkreises. Wenn Sie den Stromversorgungsteil überprüfen, können Sie die laminierte Batterie entfernen, den Netzschalter drücken, das positive Prüfkabel mit der negativen Stromversorgung des zu prüfenden Messgeräts verbinden und das negative Prüfkabel mit der positiven Stromversorgung verbinden (für ein digitales Multimeter). Drehen Sie den Schalter in die Diodenmessposition. Wenn die Durchlassspannung der Diode angezeigt wird, bedeutet dies, dass der Stromversorgungsteil in Ordnung ist. Wenn die Abweichung groß ist, bedeutet dies, dass ein Problem mit dem Stromversorgungsteil vorliegt. Wenn ein offener Stromkreis vorliegt, konzentrieren Sie sich auf die Überprüfung des Netzschalters und der Batteriekabel. Wenn ein Kurzschluss auftritt, müssen Sie die Stromkreisunterbrechungsmethode verwenden, um die Komponenten mit Strom schrittweise zu trennen, wobei Sie sich auf die Überprüfung des Operationsverstärkers, des Timers, des A/D-Wandlers usw. konzentrieren müssen. Wenn ein Kurzschluss auftritt, werden im Allgemeinen mehr als eine integrierte Komponente beschädigt. Der A/D-Wandler kann gleichzeitig mit dem Basismessgerät überprüft werden, das dem Gleichstrommessgerät eines analogen Multimeters entspricht. Die spezifische Prüfmethode ist:
(1) Der Messbereich des zu prüfenden Messgeräts wird auf den niedrigsten Gleichspannungsbereich eingestellt.
(2) Messen Sie, ob die Betriebsspannung des A/D-Wandlers normal ist. Entspricht der gemessene Wert dem in der Tabelle verwendeten A/D-Wandlermodell (entspricht dem V+-Pin und dem COM-Pin) und seinem typischen Wert?
(3) Messen Sie die Referenzspannung des A/D-Wandlers. Die Referenzspannung häufig verwendeter Digitalmultimeter beträgt im Allgemeinen 100 mV oder 1 V. Messen Sie also die Gleichspannung zwischen VREF+ und COM. Wenn sie von 100 mV oder 1 V abweicht, verwenden Sie ein externes Potentiometer. Nehmen Sie Anpassungen vor.
(4) Überprüfen Sie die Anzeigenummer, deren Eingang Null ist, schließen Sie den Pluspol IN+ und den Minuspol IN- des A/D-Wandlers kurz, sodass die Eingangsspannung Vin=0, das Messgerät „00.0“ oder „00.00“ anzeigt.

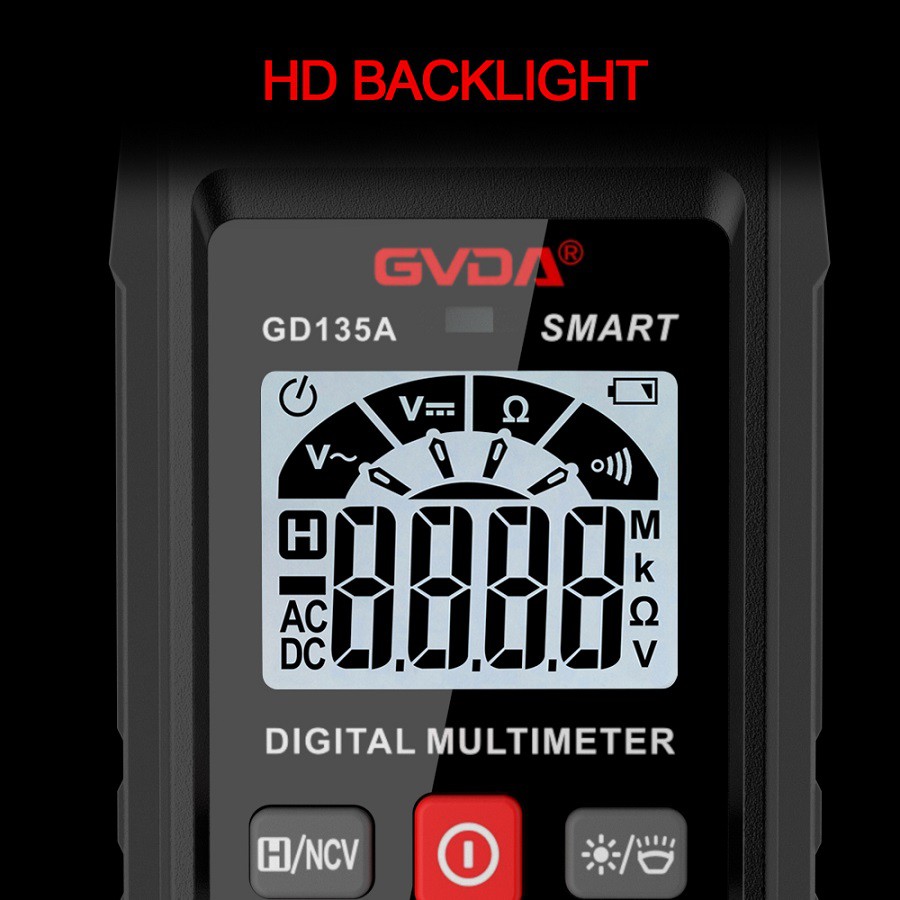

(5) Überprüfen Sie, ob der Monitor vollständig helle Striche aufweist. Schließen Sie den Testanschluss TEST-Pin und den positiven Stromversorgungsanschluss V+ kurz, sodass die Logikmasse ein hohes Potenzial erhält und alle digitalen Schaltkreise nicht mehr funktionieren. Da an jeden Strich Gleichspannung angelegt wird, leuchten alle Striche auf und das Ausrichtungsmessgerät zeigt „1888“ an. Wenn Striche fehlen, überprüfen Sie, ob zwischen dem entsprechenden Ausgangsstift des A/D-Wandlers, dem leitfähigen Klebstoff (oder der Verbindung) und dem Display ein schlechter Kontakt oder eine Unterbrechung vorliegt.
