So messen Sie mit einem Multimeter, ob ein Stromkreis geerdet ist, mithilfe des Widerstandsschritts

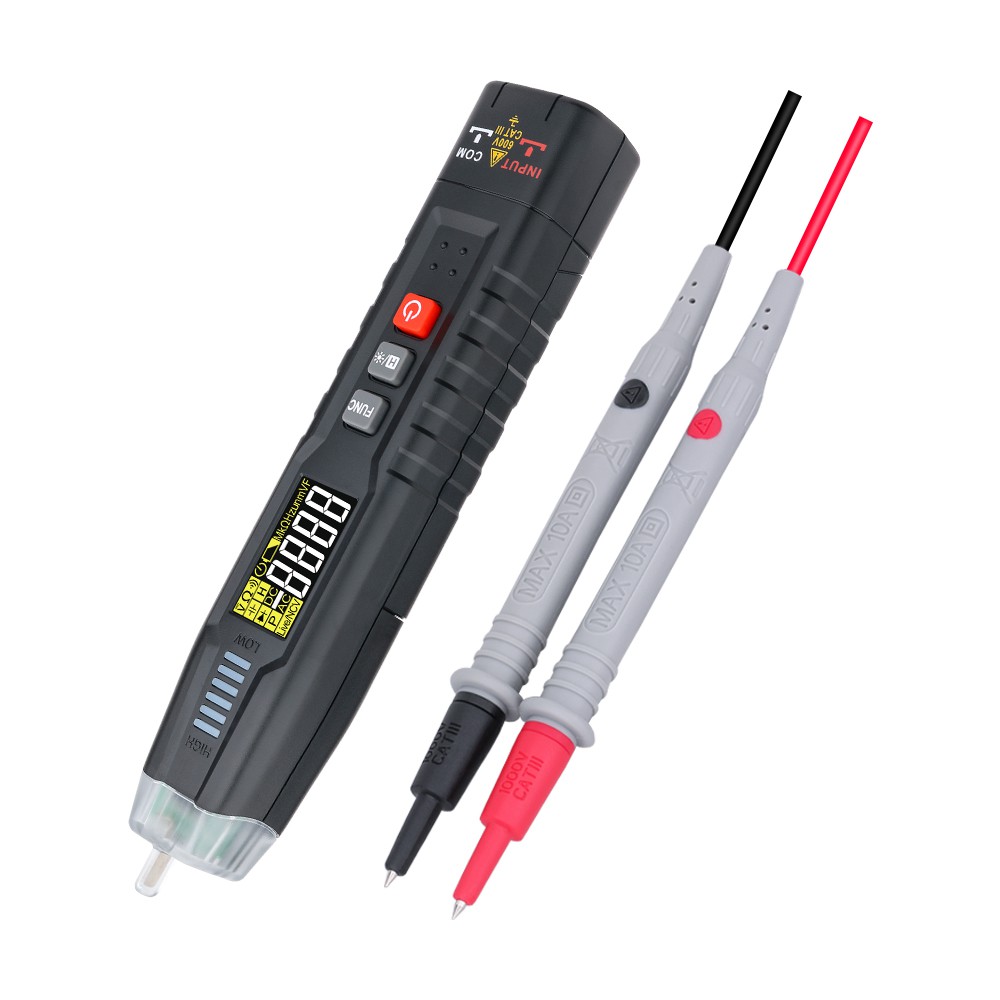

So messen Sie mit einem Multimeter die Erdung eines Stromkreises anhand des Widerstands. Unabhängig von der Messung an einer Leitung oder einem Gerät müssen Sie zunächst die Spannung messen, um die Spannungsfreiheit sicherzustellen. Anschließend werden weitere Messungen durchgeführt, um sicherzustellen, dass die Kapazität oder der kapazitive Widerstand des Geräts ebenfalls entladen ist. Stellen Sie dann die Spannungsfreiheit sicher. Stellen Sie dann das Multimeter auf einen Pegel von 2000 Megaohm ein. Berühren Sie mit einem Ende des Messstifts die Erdung oder das Metallgehäuse des Geräts und mit dem anderen Stift das Gerät oder die normal leitfähige Leitung. Wenn der Widerstand weniger als 0,5 Megaohm beträgt, ist die Leitung geerdet. Beträgt der Widerstand weniger als 0,5 Megaohm, ist die Leitung geerdet. Im Allgemeinen löst ein 30-mA-Fehlerstrom-Schutzschalter bei einem Widerstand über 0,5 Megaohm nicht aus. Daher wird davon ausgegangen, dass die Leitung oder das Gerät nicht geerdet ist. Dies hängt auch von der Betriebsspannung des Geräts oder der Leitung oder verschiedenen technischen Anforderungen ab.
Da die Auswahl an Schaltkreisen im täglichen Leben sehr groß ist, weiß ich nicht, welchen Aspekt von Schaltkreis Sie meinen. Es gibt elektronische Schaltkreise, Stromkreise zur Spannungsversorgung, Stromkreise für Elektromotoren usw. Ein Beispiel für die Verwendung eines Multimeter-Widerstandsblocks zur Messung der Erdung sind die drei am häufigsten verwendeten Schaltkreise.
Erstens, elektronische Schaltungen, im Allgemeinen die Messung von elektronischen Schaltungen, um das Multimeter zu wählen
Der Tischanschlag erreicht den maximalen Anschlag von 10 k, dann liegt der gemessene Widerstand fast bei 10 k, der Zeiger bewegt sich leicht und dann wird mit dem Stift gemessen. Bei manchen Elektrogeräten wird der Unterschied nach dem Messen mit dem Stift etwas geringer sein, da in elektronischen Schaltkreisen Hochfrequenzkondensatoren geerdet sind, um Hochfrequenzstörungen zu widerstehen. Daher ist ein bestimmter Wert zur Erdung normal. Daher fühlen sich die Hände normalerweise taub an. Dieser Schaltkreis kann nicht mit einem Rütteltisch gemessen werden, da die elektronischen Teile beschädigt werden.
Zweitens, der Spannungsversorgungsstromkreis, beispielsweise der Haushaltsbeleuchtungsstromkreis. Trennen Sie vor der Messung zuerst den Netzschalter und trennen Sie auch die Schalter der Haushaltsgeräte. Messen Sie dann die Erdungssituation. Wenn der Widerstand des Stromkreises mit einem Multimeter-Widerstandsblock gemessen wird, messen Sie den Erdungswiderstand. Der Widerstand der FireWire-Nullleitung muss unendlich sein. Selbst wenn zur Messung dieses Stromkreises ein Multimeter mit einem 2-Megaohm-Block verwendet wird, reicht dies bei weitem nicht aus, da die Spannung im Multimeter nur 9 Volt beträgt und die Beleuchtungsspannung etwa 220 Volt beträgt. Wenn möglich, verwenden Sie am besten ein 500-Volt-Megaohmmeter (ich möchte sagen, einen Rütteltisch). Der gemessene Widerstand muss über 0,5 Megaohm liegen, um sicherzustellen, dass der Stromkreis nicht überläuft.
Drittens: Messen Sie den Erdungswiderstand des Motorstromkreises. Verwenden Sie kein Multimeter, um zu messen. Messen Sie den Erdungswiderstand des Spulenstromkreises mit einem 500-Volt-Megaohmmeter. Wenn der Erdungswiderstand größer als 0,5 Megaohm ist, gilt dies als sicher. Wenn es sich um eine neue Wicklung der Motorspule handelt, muss der Erdungswiderstand größer als 10 Megaohm sein. Jeder Stromkreis hat also andere Anforderungen an den Erdungswiderstand. Bei hohen Spannungen sind die Anforderungen an den Erdungsisolationswiderstand groß.
