So verwenden Sie ein Multimeter, um den guten und den schlechten Transistor zu bestimmen
Überprüfen Sie anhand der Einwegleitfähigkeit der PN-Verbindung im Transistor den positiven und negativen Widerstand der PN-Verbindung zwischen den Polen. Wenn der Unterschied groß ist, ist die Röhre in Ordnung. Wenn der positive und negative Widerstand groß sind, deutet dies darauf hin, dass die innere Röhre einen Bruch aufweist oder die Leistung der PN-Verbindung nicht gut ist. Wenn der positive und negative Widerstand klein sind, deutet dies darauf hin, dass die Röhre zwischen den Polen kurzgeschlossen ist oder einen Defekt aufweist.
Verwenden Sie eine Digital- und Zeigertabelle, um den guten oder schlechten NPN-Transistor zu identifizieren

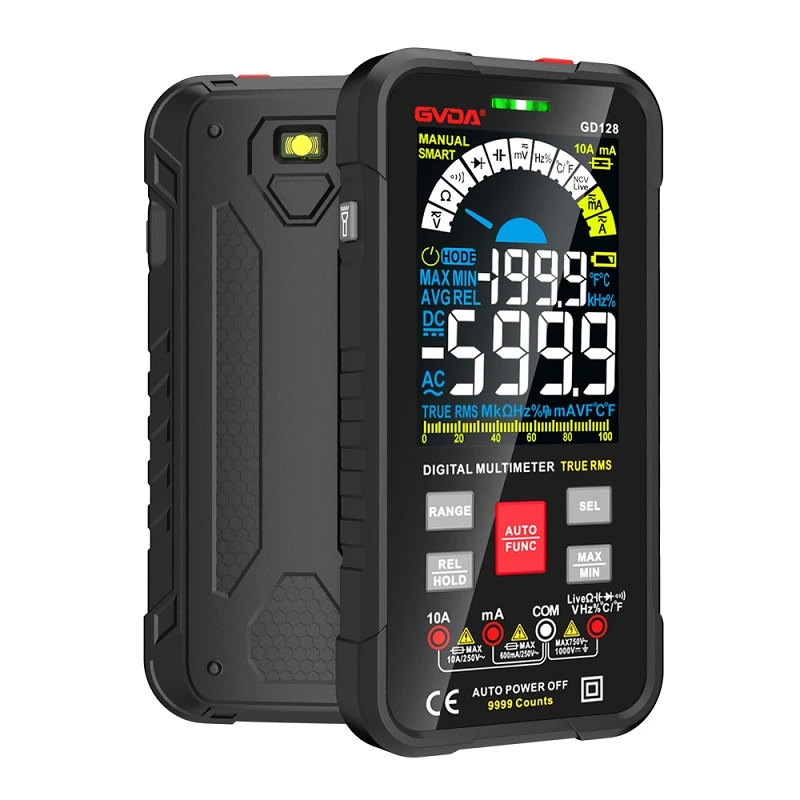

Ein im pn-Anschlussblock platziertes Digitalmultimeter
Roter Stift zu B, schwarzer Stift zu E, wenn das höchste Bit immer noch 1 anzeigt, bedeutet dies, dass die Emissionsverbindung nicht funktioniert, Beurteilung schlecht;
Roter Stift an B, schwarzer Stift an C, wenn das höchste Bit immer noch 1 anzeigt, dann funktioniert die Kollektorverbindung nicht, Urteil schlecht.
Roter Stift für C, schwarzer Stift für E. Wenn die Anzeige eine begrenzte Zahl anzeigt oder sogar tropft, weist dies auf einen CE-Ausfall hin, die Beurteilung ist schlecht.
Zweitens das Zeigermultimeter im X1k-Widerstandsblock
Schwarzer Stift zu B, roter Stift zu E. Wenn sich die Nadel nicht bewegt, funktioniert die Startverbindung nicht, das Urteil ist schlecht.
Schwarzer Stift zu B, roter Stift zu C. Wenn sich die Nadel nicht bewegt, funktioniert die Kollektorverbindung nicht, das Urteil ist schlecht.
Schwarzer Stift auf C, roter Stift auf E, wenn die Nadel schwingt, dann liegt ein CE-Ausfall vor, schlechtes Urteil.
Die Triodenbeurteilung von Gut und Böse kann nach den folgenden Methoden durchgeführt werden:
1. Methode zur Beurteilung des Basisstangen- und Rohrtyps:
Messen Sie das Germaniumrohr mit der R × 100-Feile, das Silikonrohr mit der R × 1K-Feile, fixieren Sie zuerst den roten Stift und berühren Sie einen beliebigen Fuß, messen Sie mit dem schwarzen Stift die beiden anderen Füße. Prüfen Sie, ob Sie zwei kleinere Widerstandswerte messen können. Wenn nicht, bewegen Sie den roten Stift zum anderen Fuß, um die beiden kleinen Widerstände weiter zu messen. Wenn Sie mit dem fixierten roten Stift keine zwei kleinen Widerstände finden, können Sie den schwarzen Stift fixieren, um weiter zu suchen. Wenn Sie zwei kleine Widerstände finden, fixieren Sie den Stift an der Fußbasis.
Wenn der Stift fest für den schwarzen Stift ist, ist der Transistor vom Typ NPN, wenn der Stift fest für den roten Stift ist, ist die Röhre vom Typ PNP.
2. Identifizieren Sie den Sammler:
Da der Emitter und Kollektor des Transistors richtig verbunden sind, ist die Nadelauslenkung groß, und die umgekehrte Verbindung ist viel kleiner. Daher wird zunächst ein Kollektor mit Ohm-Gang-Verbindung angenommen (bei einer PNP-Röhre ist der Emitter mit dem schwarzen Stift verbunden, der Kollektor mit dem roten Stift). Zur Messung drücken Sie die Basis und den angenommenen Kollektor mit der Hand zusammen (oder verbinden Sie sie mit einem 100-kΩ-Widerstand). Die beiden Pole können nicht kontaktiert werden. Wenn die Zeigerauslenkung groß ist, werden die beiden Pole so eingestellt, dass der Zeiger nach der Zeigerauslenkung klein ist. Dies bedeutet, dass der angenommene Kollektor richtig ist, und so können Sie den Kollektor und den Emitter bestimmen.
Je nach Widerstandswert der von Ihnen oben beschriebenen Triode ist entweder das Multimeter defekt oder die Triode ist schlecht. Oder suchen Sie zunächst nach der obigen Messmethode eine gute Triode und vergleichen Sie diese dann. So können Sie die guten und die schlechten Triode bestimmen und Ihre Erfahrungen zusammenfassen.
