So verwenden Sie ein Zangenamperemeter zur Prüfung auf Niederspannungsleitungslecks
Wie kann man mit einem Zangenamperemeter Lecks in Niederspannungsleitungen und Stromdiebstahl prüfen?

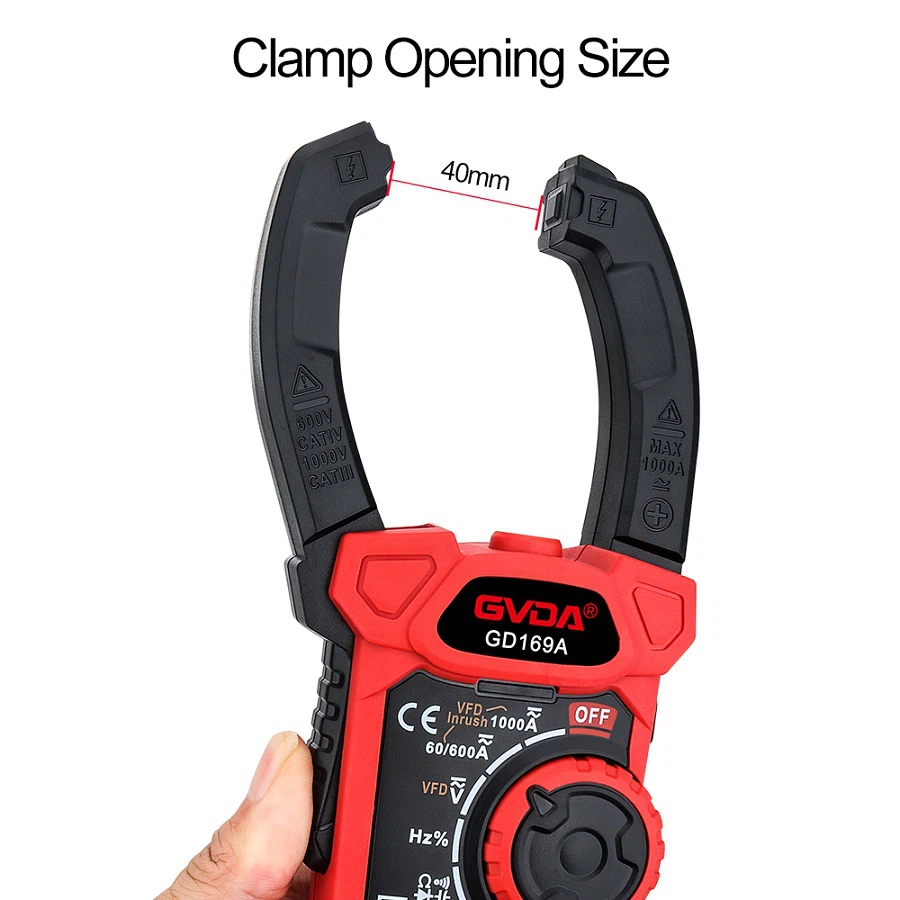

Ein Zangenamperemeter ist eine Kombination aus einem Stromwandler und einem Amperemeter. Durch Anziehen des Schraubenschlüssels lässt sich der Eisenkern des Stromwandlers öffnen; Der Draht, durch den der gemessene Strom fließt, kann den durch den Eisenkern geöffneten Spalt passieren, ohne abgeschnitten zu werden, und der Eisenkern wird geschlossen, wenn der Schraubenschlüssel gespreizt wird.
Der durch den Eisenkern verlaufende gemessene Stromkreisdraht wird zur Primärspule des Stromwandlers, und der Strom wird durch den Strom in der Sekundärspule induziert. Dann verfügt das an die Sekundärspule angeschlossene Amperemeter über eine Anzeige – es misst den Strom der zu prüfenden Leitung.
Durch Verschieben des Schalters kann das Zangenamperemeter auf verschiedene Bereiche umgestellt werden. Allerdings ist der Betrieb mit Strom beim Schalten nicht erlaubt. Zangenmessgeräte weisen im Allgemeinen keine hohe Genauigkeit auf und liegen im Allgemeinen bei 2,5 bis 5 Grad.
Zur Vereinfachung der Verwendung verfügt das Messgerät über Schalter mit unterschiedlichen Bereichen zur Messung unterschiedlicher Stromstärken und Spannungsmessungen.
Wenn Sie zum Messen des Stroms ein gewöhnliches Amperemeter verwenden, müssen Sie den Stromkreis unterbrechen und abschalten, bevor Sie das Amperemeter zur Messung anschließen. Dies ist sehr problematisch und manchmal lässt der normale Betrieb des Motors dies nicht zu.
Zu diesem Zeitpunkt ist es viel bequemer, ein Zangenamperemeter zu verwenden, das den Strom messen kann, ohne den Stromkreis zu unterbrechen. Das Zangenamperemeter ist das beste Werkzeug, um die Leckage von Niederspannungsleitungen zu überprüfen oder den Stromdiebstahl zu überprüfen.
1. Stellen Sie fest, ob ein Problem mit dem Reststromschutz selbst vorliegt
Maßnahmen: Trennen Sie am Verteiltransformator die Sicherung der Phasenleitung auf der Ausgangsseite des Wechselstromschützes, der die Niederspannungsleitung steuert. Wenn der Fehlerstrom-Betriebsschutz zu diesem Zeitpunkt normal in Betrieb genommen werden kann, wird bestätigt, dass der Fehlerstrom-Betriebsschutz des Geräts in Ordnung ist. Andernfalls sollte die elektrische Restaktivität überprüft und ausgetauscht werden.
2. Überprüfen Sie, welche Phase und welche Phasenleitung undicht sind
Methode: Trennen Sie am Verteilungstransformator den Neutralleiter auf der Ausgangsseite des Wechselstromschützes, der die Niederspannungsleitung steuert, installieren Sie dann den entfernten Sicherungskern an einer der Phasen und messen Sie die Spannung mit einem Zangenamperemeter. Phase ist der gemessene Strom der Leckstrom dieser Phase. Messen Sie auf die gleiche Weise nacheinander den Ableitstrom der anderen Ableitphasen.
Um eine Erdung der Phasenleitung auf der Leitung zu vermeiden (wenn kein Teilentladungs-Frequenzprüftransformator, automatischer Verhältnisprüfer, Erdleitungswiderstandstester, Frequenzumwandlungs-Serienresonanzprüfgerät vorhanden ist, übernimmt das drahtlose Hochspannungsphasen-Kerngerät die Einleitung -Eine lokale Methode (Strom usw.) Ein großer Strom beschädigt das Instrument. Setzen Sie beim Testen zuerst das Zangenamperemeter-Zahnrad auf das Hochstrom-Zahnrad; Wenn der Erkennungswert klein ist, schalten Sie das Zangenamperemeter-Getriebe zur Erkennung auf das mA-Getriebe um. Von: Heimat der Elektrotechnik
3. Bestimmen Sie nach der Bestimmung der Phasenleitung mit Leckage den Ort der Leckage
Methode: Führen Sie am Verteilungstransformator den zu prüfenden Phasendraht in den Sicherungskern ein, trennen Sie den Neutralleiter und die anderen zweiphasigen Sicherungen und verwenden Sie ein Zangenamperemeter, um den stromführenden Phasendraht zu erkennen und die Leckageposition zu bestimmen. Um die Effizienz zu verbessern, kann die Position der Einstiegsstange in der Mitte der Linie gewählt werden. Durch die Erkennung kann beurteilt werden, ob sich die Leckagestelle in der ersten oder zweiten Hälfte der Leitung befindet, und dann der Leitungsabschnitt mit vermuteter Leckage erkannt werden. Analog dazu verringert sich die Nachweisgrenze.
Testen Sie abschließend den Nachisolator der Phasenleitung innerhalb des ermittelten kleineren Grenzwerts und testen Sie die Phasenleitung der mit der Phasenleitung verbundenen Benutzerverbindungsleitung innerhalb des Grenzwerts (dies kann am Boden oder beim Testen des Isolators auch mitgeführt werden). aus), um den genauen Ort der Leckage zu bestimmen.
