So lesen Sie den Widerstand eines Digitalmultimeters ab

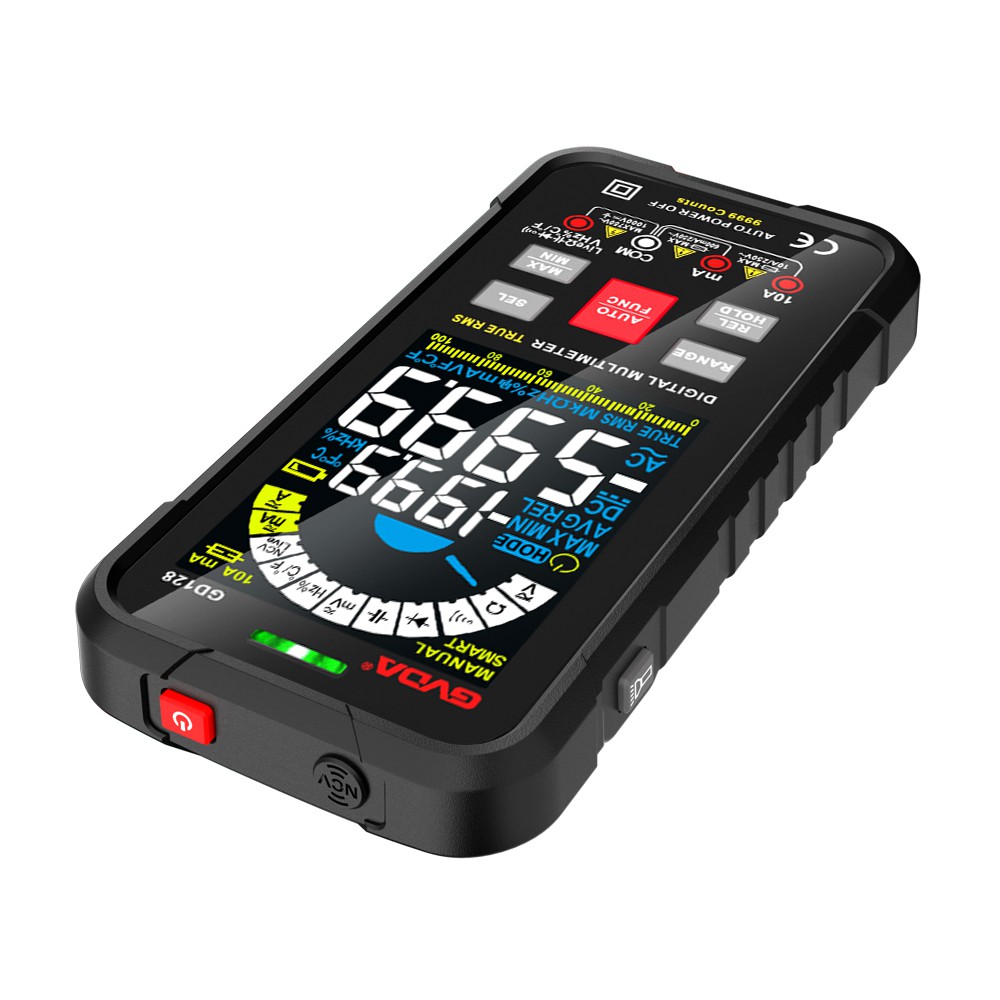

Digitalmultimeter zur Widerstandsmessung
Ein Multimeter misst den Widerstand, indem es einen kleinen Strom an einen Stromkreis ausgibt. Standardeinheiten sind Ohm (Ω). Da der Strom durch alle möglichen Pfade zwischen den Sonden fließt, stellt der Widerstandswert den Gesamtwiderstand aller Pfade zwischen den Sonden dar.
Der Widerstandsbereich des Multimeters verfügt über segmentierte Gänge, wie zum Beispiel Fluke 87V/C, der Widerstandsbereich beträgt 600,0 Ω, 6,000 kΩ, 60,{{6 }} kΩ, 600,0 kΩ, 6,000 MΩ und 50,00 MΩ. Um Schäden am Multimeter oder am Prüfling zu vermeiden, schalten Sie vor der Widerstandsmessung mit dem Digitalmultimeter bitte den Stromkreis aus und entladen Sie alle Hochspannungskondensatoren.
Schritte zur Widerstandsmessung mit einem Digitalmultimeter
1) Trennen Sie den Stromkreis vom Stromnetz
2) Wählen Sie die Widerstandsdatei (Ω) aus.
3) Stecken Sie die schwarze Prüfspitze in die COM-Eingangsbuchse. Stecken Sie die rote Prüfspitze in die Ω-Eingangsbuchse.
4) Schließen Sie die Sondenspitzen an beiden Enden des Elements oder kurzgeschlossenen Teils an, dessen Widerstand gemessen werden soll.
5) Beachten Sie beim Ablesen unbedingt die Maßeinheit – Ohm (Ω), Kiloohm (kΩ) oder Megaohm (MΩ).
1,000 Ω=1 kΩ 1,000,000 Ω=1 MΩ Stellen Sie sicher, dass der Strom ausgeschaltet ist, bevor Sie Widerstandsmessungen durchführen.
Hier einige Tipps zur Widerstandsmessung mit einem Digitalmultimeter:
1) Da der Prüfstrom des Messgeräts durch alle möglichen Pfade zwischen den beiden Sonden fließt, unterscheidet sich der an einem Widerstand im Stromkreis gemessene Widerstandswert normalerweise vom Nennwert des Widerstands.
2) Bei der Widerstandsmessung erzeugt die Messleitung einen Fehler von 0,1 Ω bis 0,2 Ω. Wenn Sie den Widerstand eines Drahtes messen möchten, können Sie die Sondenspitzen aneinander berühren und den Widerstand des Drahtes ablesen. Sie können den Relativwertmodus (REL) des Multimeters verwenden, um diesen Widerstandswert bei Bedarf automatisch zu subtrahieren. (Informationen zur Verwendung der Relativwertfunktion finden Sie auf der Fluke-Multimeter-Ressourcen-Website.)
3) Im Widerstandsmodus reicht die vom Amperemeter ausgegebene Spannung aus, um die Vorwärtsspannung der Siliziumdiode oder des Transistors im Stromkreis einzuschalten. Drücken Sie im Zweifelsfall C, um einen niedrigeren Strom auf den nächsthöheren Bereich anzuwenden. Wenn der resultierende Wert größer ist, wählen Sie den größeren Wert. Durchgang ist ein schneller „Gut/Schlecht“-Widerstandstest, der zwischen offenen und geschlossenen Stromkreisen unterscheidet.
