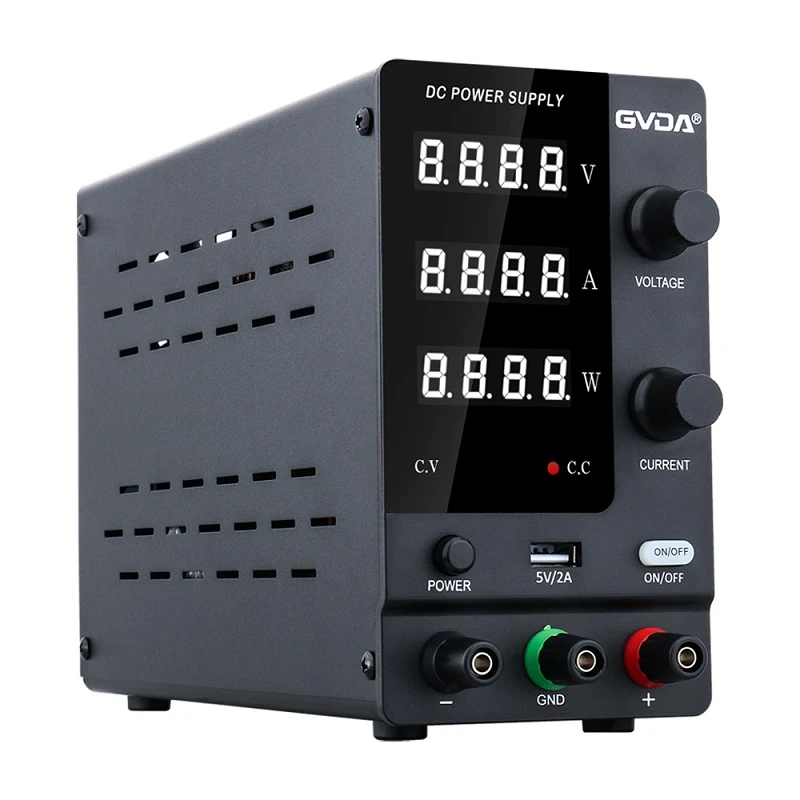

So messen Sie die Welligkeit einer Gleichstromversorgung
Oszilloskop
Das Oszilloskop ist das Hauptinstrument zur Messung der Welligkeit der Gleichstromversorgung. Es kann die Spannungswellenform intuitiv anzeigen und so die Welligkeit leicht beobachten und analysieren. Bei der Auswahl eines Oszilloskops sollten folgende Faktoren berücksichtigt werden:
(1) Bandbreite: Die Bandbreite des Oszilloskops sollte größer sein als die höchste Frequenz des gemessenen Signals, um die Messgenauigkeit sicherzustellen.
(2) Abtastrate: Die Abtastrate des Oszilloskops sollte hoch genug sein, um sich schnell ändernde Welligkeitssignale zu erfassen.
(3) Eingangsimpedanz: Die Eingangsimpedanz des Oszilloskops sollte groß genug sein, um den getesteten Schaltkreis nicht zu beeinträchtigen.
Wechselstrom-Millivoltmeter
Ein AC-Millivoltmeter kann den Effektivwert (RMS) der Welligkeit messen und eignet sich für die quantitative Analyse der Welligkeitsgröße. Bei der Auswahl eines AC-Millivoltmeters sollte auf dessen Messbereich und Genauigkeit geachtet werden.
Spektrumanalysator
Ein Spektrumanalysator kann die spektrale Verteilung von Wellen messen, was bei der Analyse der Quellen und Eigenschaften von Wellen hilft. Bei der Auswahl eines Spektrumanalysators sollte auf dessen Frequenzbereich und Auflösung geachtet werden.
3, Messschritte für die Welligkeit der Gleichstromversorgung
Messgeräte vorbereiten
Wählen Sie geeignete Messgeräte wie Oszilloskope, AC-Millivoltmeter usw. aus und kalibrieren Sie diese entsprechend den Parametern und Anforderungen der getesteten Stromversorgung.
Messgeräte anschließen
Schließen Sie das Messgerät an die getestete Stromversorgung an und achten Sie darauf, den normalen Betrieb der Stromversorgung nicht zu beeinträchtigen. Der Tastkopf des Oszilloskops sollte an den Stromausgangsanschluss angeschlossen werden, und der Eingangsanschluss des AC-Millivoltmeters sollte an den Stromausgangsanschluss angeschlossen werden.
Messparameter einstellen
Stellen Sie entsprechend den Parametern und Anforderungen des getesteten Netzteils die Parameter des Messgeräts ein, z. B. die Zeitreferenz und die vertikale Vergrößerung des Oszilloskops.
Beobachten und notieren Sie die Welligkeit
Schalten Sie den Strom ein, beobachten Sie die Spannungswellenform auf dem Oszilloskop und zeichnen Sie den Spitze-zu-Spitze-Wert (Vpp) oder Effektivwert (RMS) der Welligkeit auf. Wenn ein AC-Millivoltmeter verwendet wird, kann der effektive Wert der Welligkeit direkt abgelesen werden.
Analysieren Sie die Welligkeitseigenschaften
Analysieren Sie anhand der Messergebnisse die Frequenz, Amplitude und andere Eigenschaften der Welligkeit und bestimmen Sie die Quelle und Einflussfaktoren der Welligkeit.
Optimieren Sie das Netzteildesign
Optimieren Sie basierend auf den Messergebnissen und der Analyse das Netzteildesign, z. B. durch Anpassen der Filterschaltung, Verbessern der Schaltfrequenz usw., um die Welligkeit zu reduzieren.
