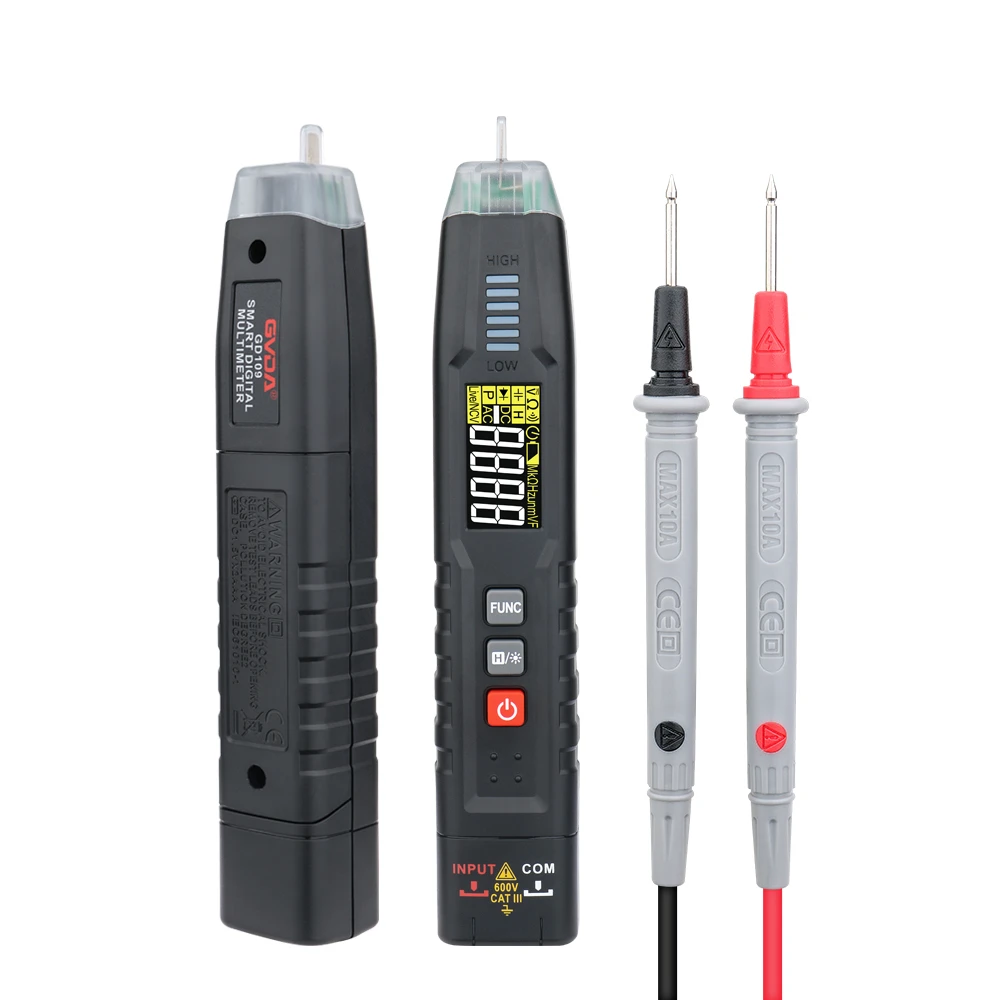

Wie misst man die Induktivität mit einem Multimeter?
Erkennung farbcodierter Induktoren
Platzieren Sie das Multimeter in der R × 1-Position und schließen Sie die rote und die schwarze Sonde an eine der Leitungen des Farbcode-Induktors an. An diesem Punkt sollte der Zeiger nach rechts schwingen. Je nach gemessenem Widerstandswert können die folgenden drei Situationen unterschieden werden:
Der Widerstandswert des getesteten Farbcode-Induktors ist Null, was auf einen internen Kurzschlussfehler hinweist. Die Größe des Gleichstromwiderstands des getesteten Farbcode-Induktors steht in direktem Zusammenhang mit dem Durchmesser des Lackdrahts, der zum Umwickeln der Induktorspule verwendet wird, und der Anzahl der gewickelten Windungen. Solange der Widerstandswert gemessen werden kann, kann davon ausgegangen werden, dass der getestete Farbcode-Induktor normal ist.
2. Inspektion des Zhongzhou-Transformators
A? Stellen Sie das Multimeter auf R × 1 ein und überprüfen Sie nacheinander den Ein-/Aus-Status jeder Wicklung entsprechend der Pin-Anordnung des Mitteltakttransformators, um festzustellen, ob er normal ist. B? Prüfung der Isolationsleistung
Platzieren Sie das Multimeter im R × 10k-Bereich und führen Sie die folgenden Zustandstests durch:
(1) Der Widerstandswert zwischen der Primärwicklung und der Sekundärwicklung;
(2) Der Widerstandswert zwischen der Primärwicklung und dem Gehäuse;
(3) Der Widerstandswert zwischen der Sekundärwicklung und dem Gehäuse.
Die obigen Testergebnisse können in drei Situationen unterteilt werden:
(1) Der Widerstandswert ist unendlich: normal;
(2) Nullwiderstand: Es liegt ein Kurzschlussfehler vor;
(3) Widerstand kleiner als unendlich, aber größer als Null: Es liegt ein Leckfehler vor.
3. Prüfung von Leistungstransformatoren
A? Überprüfen Sie, ob offensichtliche Anomalien vorliegen, indem Sie das Aussehen des Transformators beobachten. Ob die Spulenleitungen gebrochen oder entlötet sind, ob Brandflecken auf dem Isoliermaterial vorhanden sind, ob die Befestigungsschrauben des Eisenkerns locker sind, ob die Siliziumstahlbleche korrodiert sind, ob die Wicklungsspulen freiliegen usw.
B? Isolationstest. Messen Sie die Widerstandswerte zwischen dem Eisenkern und der Primärwicklung, zwischen der Primärwicklung und jeder Sekundärwicklung, zwischen dem Eisenkern und jeder Sekundärwicklung, zwischen der elektrostatischen Abschirmschicht und der Sekundärwicklung und zwischen jeder Wicklung der Sekundärwicklung mit einem Multimeter R × 10k. Der Zeiger des Multimeters sollte alle auf unendlich zeigen und stationär bleiben. Andernfalls deutet dies auf eine schlechte Isolationsleistung des Transformators hin.
