So messen Sie elektrische Leckströme mit einem Digitalmultimeter
Verwenden Sie den Wechselspannungsbereich des Digitalmultimeters, um die Leckspannung des elektrischen Lötkolbens zu messen.

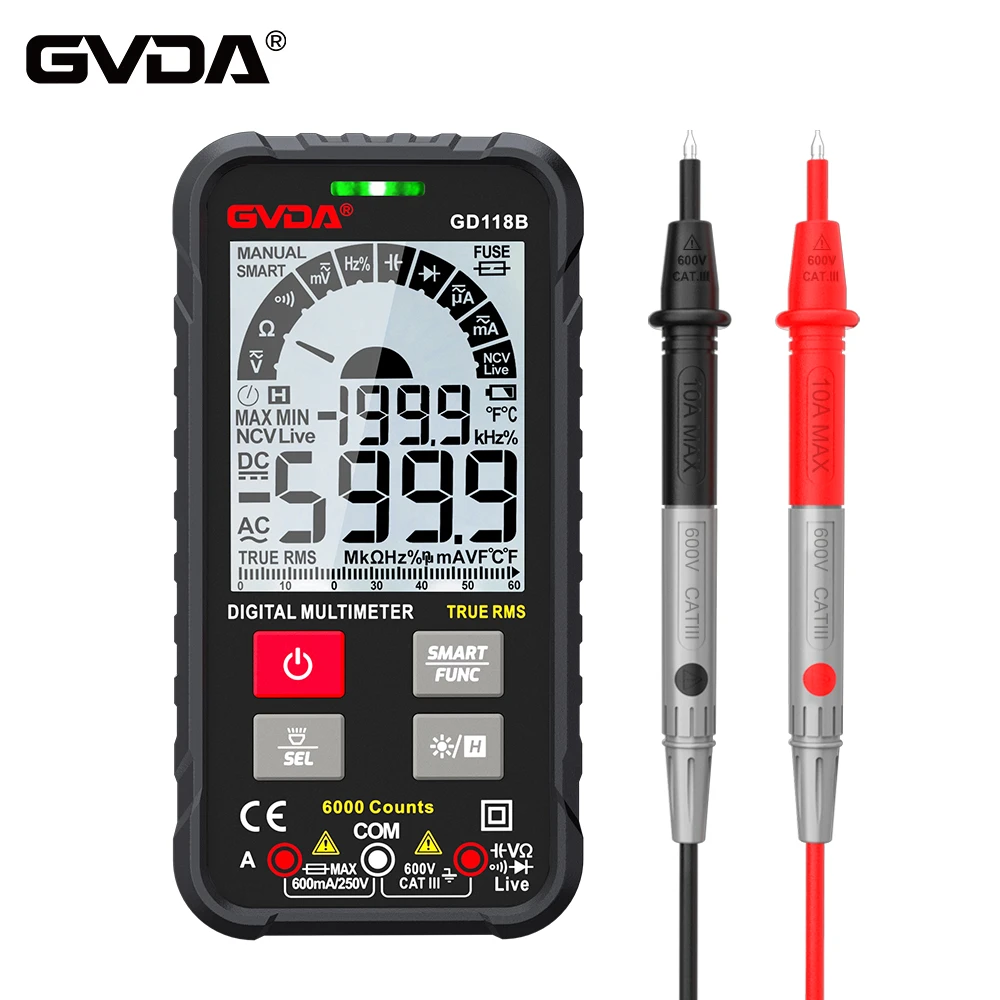

Wenn Sie den Wechselspannungsbereich des Digitalmultimeters zum Messen der Leckspannung des elektrischen Lötkolbens verwenden, stellen Sie das Digitalmultimeter zunächst auf den Wechselspannungsbereich ein (in der Abbildung wird das Digitalmultimeter mit automatischer Bereichsumschaltung verwendet) und berühren Sie dann die Spitze des Lötkolbens mit einer Messleitung und der anderen Messleitung Kontakt mit dem Erdungskabel (oder der Erde), dann ist die vom Multimeter angezeigte Wechselspannung die Leckspannung. Wenn der Lötkolben nicht geerdet ist, weist die Spitze des Lötkolbens bei hohen Temperaturen eine höhere Leckspannung auf. Da das Erdungsende des Lötkolbensteckers in der Abbildung rund ist, kann er nicht in eine allgemeine Steckdose gesteckt werden (er kann mit einer universellen Fünflochsteckdose gesteckt werden), sodass das Erdungsende des Steckers abgeschnitten ist. Obwohl die Steckdose über einen Erdungsdraht verfügt, ist der elektrische Lötkolben nicht geerdet, sodass es zu einer Leckspannung kommt.
Während des Tests wird die rote Messleitung über ein kleines Stück Lötdraht mit einer Schraube verbunden, und diese Schraube wird mit dem Erdungskabel der Steckdose an der Produktionslinie verbunden. In der Abbildung oben beträgt die gemessene Leckspannung 42,51 V. Es ist ersichtlich, dass die Leckspannung des ungeerdeten elektrischen Lötkolbens bei hoher Temperatur immer noch hoch ist.
Wenn der Lötkolben nicht an die Stromversorgung angeschlossen ist, beträgt die vom Multimeter angezeigte Wechselspannung nur 20,9 mV.
Wenn der Lötkolben nicht an die Stromversorgung angeschlossen ist, beträgt die vom Multimeter angezeigte Wechselspannung nur 20,9 mV. Bei diesem Messwert handelt es sich um ein Störsignal des Wechselspannungsbereichs, dessen Zahl sich ständig ändert. Aus der Abbildung ist ersichtlich, dass das Erdungsende des temperaturregulierenden Lötkolbensteckers abgeschnitten wurde.
2. Messen Sie den Leckstrom mit einem Digitalmultimeter
Messen Sie den Leckstrom des elektrischen Lötkolbens mit dem Wechselstrombereich des Digitalmultimeters.
Wenn Sie ein digitales Multimeter zum Messen des Leckstroms elektrischer Geräte verwenden, stellen Sie das Multimeter zunächst auf den Wechselstrombereich ein (wenn es sich nicht um ein Multimeter handelt, das den Bereich automatisch ändert, stellen Sie den Bereichsschalter auf den minimalen Wechselstrombereich ein) und schließen Sie es dann an die roten und schwarzen Messleitungen wie oben beschrieben. Der vom Multimeter angezeigte Wert ist der Leckstrom. Die obige Abbildung zeigt, dass der Leckstrom des Lötkolbens 5,4 μA beträgt.
