So debuggen Sie das DC-stabilisierte Netzteilladegerät
Schritte zum Debuggen
1. Sichtprüfung der gesamten Maschine
Nachdem die Schaltung installiert wurde, überprüfen Sie sorgfältig, ob die Komponenten falsch installiert sind oder fehlen, prüfen Sie, ob die Lötstellen falsches Schweißen, virtuelles Schweißen, Überlappschweißen, kontinuierliches Schweißen usw. aufweisen, und prüfen Sie, ob die Polarität der Gleichrichterdiode und des Elektrolytkondensators umgekehrt ist. , ob das Netzkabel beschädigt ist, ob der Anschlussstecker kurzgeschlossen ist usw. Wenn es ein Problem gibt, beheben Sie es rechtzeitig. Der Widerstandstest kann durchgeführt werden, nachdem er einmal überprüft und bestätigt wurde, dass er korrekt ist.
2. Statischen Widerstand messen
Nachdem die visuelle Inspektion korrekt ist, führen Sie eine Einschaltmessung der statischen Parameter durch. Da die Sekundärlast des Transformators einen bestimmten Widerstandswert haben sollte und der DC-Widerstandswert etwa 200 Ω beträgt, verwenden Sie das Widerstandsgetriebe des Multimeters, um den Netzstecker zu erkennen. Ist der gemessene Widerstandswert niedriger als der Sekundärwiderstandswert, wird die Sekundärlast kurzgeschlossen.
3. Sicherheit der Stromversorgung prüfen
Überprüfen Sie die Schlüsselteile wie die Sekundärseite des Transformators und das Ausgangsende des Gleichrichters und konzentrieren Sie sich darauf, zu überprüfen, ob ein offensichtlicher Kurzschluss vorliegt. Liegt ein offensichtlicher Kurzschluss vor, muss dieser gründlich geprüft und überprüft werden, bis der Fehler behoben ist. Nach der Überprüfung kann es eingeschaltet werden. Nachdem die Stromversorgung eingeschaltet wurde, sollten Sie sich konzentrieren, sich nicht beeilen, die Daten zu messen und die Ergebnisse zu beobachten, und sorgfältig fühlen, ob es abnormale Phänomene wie Rauch, Zündung, Geruch, abnormales Geräusch, abnormale Hitze usw. gibt. Wenn es eine abnormale Situation gibt, schalten Sie sofort den Strom aus. Beleben Sie den Test erneut, nachdem der Fehler beseitigt wurde, und hüten Sie sich davor, den Fehler zu erweitern oder sogar einen Unfall zu verursachen. Die normale Situation sollte sein, dass die Betriebsanzeigeleuchte leuchtet.

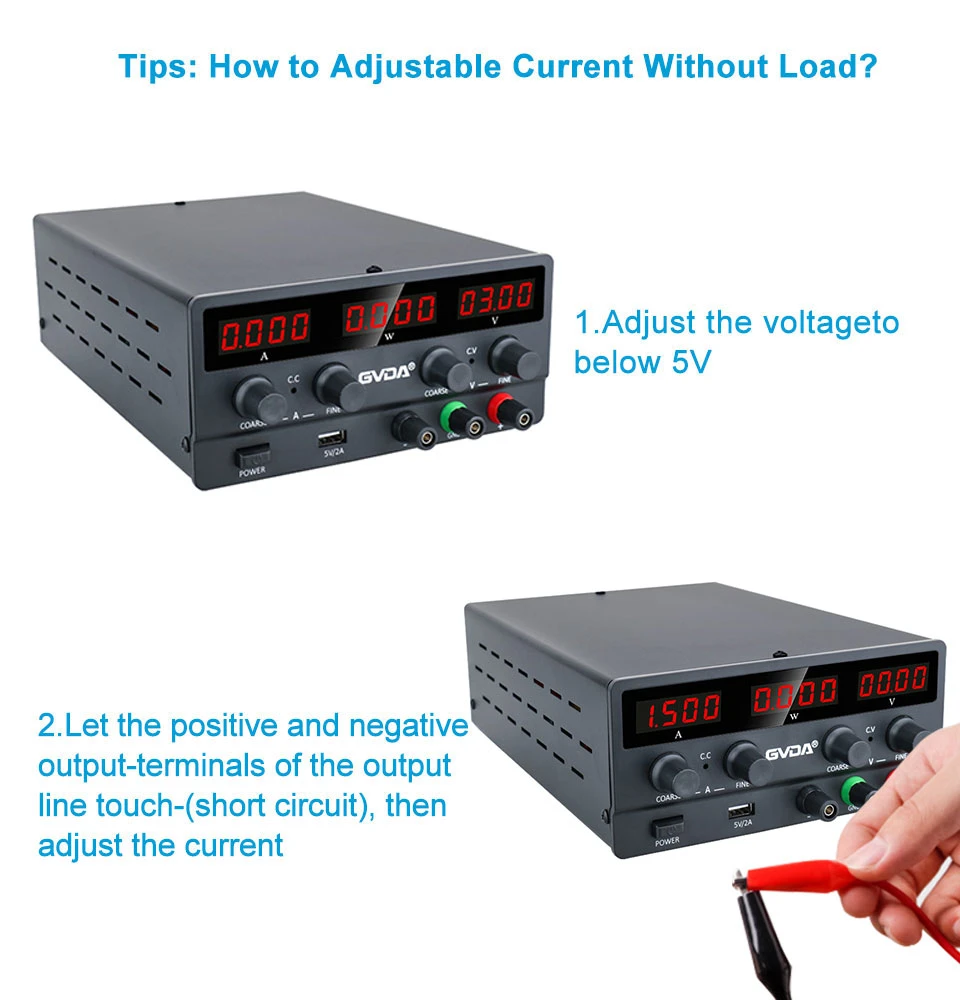

4. Messen Sie die Ausgangsspannung
Verwenden Sie ein Multimeter mit einer Gleichspannung von 10V, um die Gleichspannung am Kreuzausgangsstecker zu messen (achten Sie auf die Polarität der roten und schwarzen Prüfleitungen des Multimeters), die der Anzeige des Kippschalters S1 entsprechen sollte. Ändern Sie die Position des Kippschalters S1, und die Ausgangsspannung sollte sich entsprechend ändern (100% Abweichung vom Nennwert des Panels ist normal, und der Wert sollte etwas höher sein als der Nennspannungswert, wenn keine Last vorhanden ist).
Kippschalter S2, um die Polarität der Ausgangsspannung zu messen, die mit der Schalttafelposition übereinstimmen sollte.
