So beurteilen Sie die Qualität der Triode
Mit einem Multimeter lässt sich ganz einfach beurteilen, ob die Triode gut oder schlecht ist. Hier nehmen wir das Digitalmultimeter als Beispiel, um die Beurteilungsmethode vorzustellen (das Zeigermultimeter ist zu alt und hat nur eine einzige Funktion, und jetzt sind selbst afrikanische Elektronikbegeisterte nicht bereit, es zu verwenden).
Lassen Sie uns zunächst über das interne Ersatzschaltbild der Triode sprechen. Wie in der Abbildung gezeigt, ist die linke Seite der Abbildung die Triode vom NPN-Typ und die rechte Seite das Ersatzschaltbild der Triode vom NPN-Typ. Es ist ersichtlich, dass bei einem NPN-Transistor der be-Übergang (der PN-Übergang zwischen der Röhrenbasis b und dem Emitter e) und der bc-Übergang (der PN-Übergang zwischen der Röhrenbasis b und dem Kollektor c) zwei Dioden entsprechen mit der Anode verbunden. Ebenso kann der PNP-Transistor auf der rechten Seite der Abbildung zwei miteinander verbundenen Dioden entsprechen.
Aus der obigen Analyse geht hervor, dass zur Beurteilung, ob die Triode gut oder schlecht ist, lediglich der Diodenblock des Digitalmultimeters verwendet werden muss, um die Qualität seines Be-Übergangs und seines BC-Übergangs zu messen.

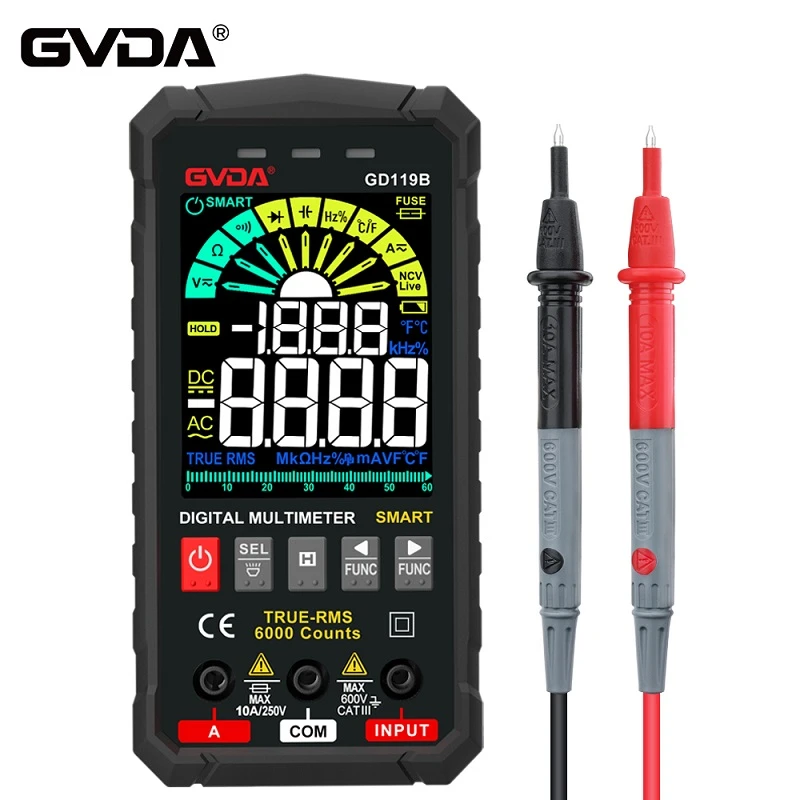

Hier nehmen wir als Beispiel die häufig verwendete NPN-Siliziumtriode (die Germaniumtriode wird mittlerweile fast nicht mehr verwendet). Drehen Sie beim Messen das Digitalmultimeter auf den Diodenblock (siehe Bild) und berühren Sie den b-Pol der Triode mit dem roten Stift des Multimeters und berühren Sie dann mit einem schwarzen Messkabel den E-Pol bzw. den C-Pol der Triode. Zu diesem Zeitpunkt ist der vom Multimeter angezeigte Messwert der Vorwärtsspannungsabfall des PN-Übergangs und sein Wert liegt im Allgemeinen zwischen „.500-.700“. Der b-Pol und der rote Prüfstift haben Kontakt zum e-Pol und c-Pol der Triode. Zu diesem Zeitpunkt ist der vom Multimeter angezeigte Messwert der Sperrspannungsabfall des PN-Übergangs, und die angezeigten Messwerte sind alle „1“, sodass die Triode grundsätzlich als gut angesehen werden kann.
Wenn bei der Messung der Messwert einer bestimmten Verbindungsstelle „.000“ beträgt oder die Vorwärts- und Rückwärtsdruckabfälle beide „1“ sind, ist die Verbindungsstelle des Rohrs beschädigt und das Rohr kann nicht verwendet werden.
Verwenden Sie bei einer guten Triode den Diodenblock des Multimeters, um den Spannungsabfall zwischen seinen Spitzenpolen zu messen. Unabhängig vom Vorwärts- oder Rückwärtsspannungsabfall sollte der Messwert des Multimeters „1“ anzeigen. Wenn der Messwert als „.000“ angezeigt wird, ist die Röhre defekt, defekt und kann nicht verwendet werden. Wenn ein bestimmter Wert angezeigt wird, bedeutet dies, dass der Eindringstrom Iceo der Röhre relativ groß ist. Obwohl es verwendet werden kann, ist die Arbeitsstabilität schlecht, daher wird die Verwendung nicht empfohlen.
