Wie misst man integrierte Schaltkreise mit einem Multimeter zum Testen?

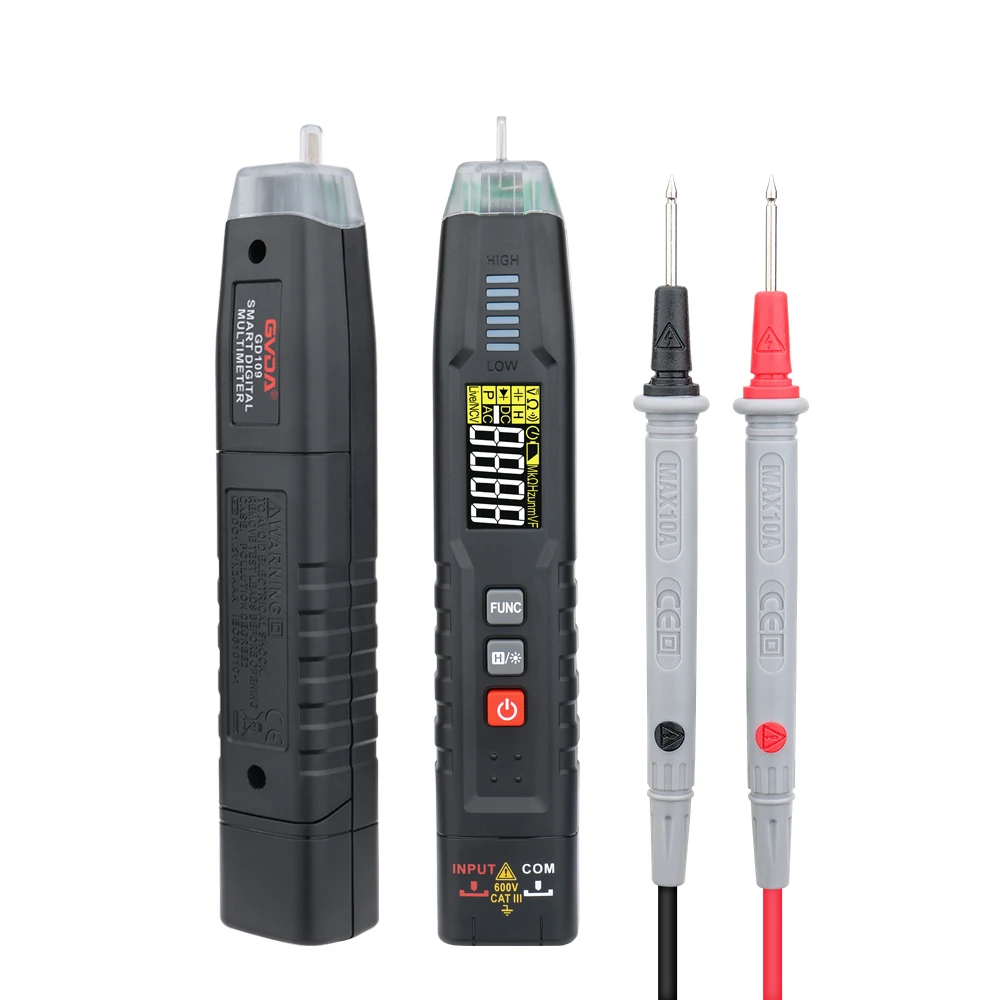

Es gibt Möglichkeiten, integrierte Schaltkreise zu ersetzen, aber es ist mühsam, sie zu zerlegen. Vor der Demontage sollten Sie feststellen, ob der IC wirklich beschädigt ist und wie stark der Schaden ist, um eine blinde Demontage zu vermeiden. Die Messung von Gleichstromwiderstand, Spannung, Wechselspannung und Gesamtstrom sind die vier Methoden zur Online-Erkennung integrierter Schaltkreise mit einem Multimeter.
(1) Keine Online-Erkennung.
Diese Methode wird durchgeführt, wenn der IC nicht in den Schaltkreis eingeschweißt ist. Mit einem allgemein erhältlichen Multimeter wird der positive und negative Widerstandswert zwischen den Pins gemessen, die dem Massepin entsprechen, und mit dem intakten IC verglichen.
(2) Online-Tests.
Dies ist eine Testmethode, um den Gleichstromwiderstand, die Wechsel-/Gleichspannung zur Erde und den gesamten Betriebsstrom jedes IC-Pins online (IC im Schaltkreis) mit einem Multimeter zu ermitteln. Diese Methode überwindet die Einschränkungen der Austauschtestmethode, die einen austauschbaren IC erfordert, und die Mühe, den IC zu zerlegen, und ist die am häufigsten verwendete und praktischste Methode zum Testen von ICs.
① Online-Methode zur Erkennung des Gleichstromwiderstands: Dies ist eine Methode, um die positiven und negativen Gleichstromwiderstandswerte von IC-Pins und Peripheriekomponenten direkt auf der Leiterplatte mit dem Ohm-Stopp eines Multimeters zu messen und sie mit den normalen Daten zu vergleichen, um die Fehler zu ermitteln und zu bestimmen. Beim Messen sollten die folgenden drei Punkte beachtet werden: a. Trennen Sie den IC vor der Messung.
a. Trennen Sie vor der Messung die Stromversorgung, um eine Beschädigung des Messgeräts und der Komponenten während des Tests zu vermeiden.
b. Die interne Spannung des Multimeterwiderstands sollte nicht größer als 6 V sein, der beste Bereich ist R×100 oder R×1 K. c. Beim Messen der Parameter von IC-Pins ist es besser, R×100 oder R×1 K zu verwenden, um die Parameter von IC-Pins zu messen.
c. Achten Sie bei der Messung der IC-Pin-Parameter auf die Messbedingungen, wie z. B. das zu testende Modell und die IC-bezogene Potentiometer-Gleitarmposition usw., berücksichtigen Sie jedoch auch die peripheren Schaltungskomponenten.
② Gleichspannungsmessverfahren: Dies ist ein Einschalten, mit einem Multimeter Gleichspannungsblock auf der Gleichstromversorgungsspannung, das Verfahren zur Messung der Betriebsspannung der Peripheriekomponenten; Erkennung des Gleichspannungswerts an den IC-Pins auf der Masse und Vergleich mit dem Normalwert der Kompression des Problemumfangs, um den Schaden an den Komponenten herauszufinden. Bei der Messung sollten die folgenden acht Punkte beachtet werden.
a. Das Multimeter muss einen ausreichend großen Innenwiderstand haben, der mindestens 10-mal größer ist als der Widerstand des zu testenden Stromkreises, um keine großen Messfehler zu verursachen.
b. Drehen Sie das Potentiometer normalerweise in die mittlere Position. Bei einem Fernsehgerät sollte die Signalquelle ein Standard-Farbbalkensignalgenerator sein.
c. Der Messstift oder die Messsonde sollten rutschfest sein. Da ein kurzer Kurzschluss leicht den IC beschädigen kann, können Sie Folgendes tun, um ein Abrutschen des Stifts zu verhindern: Stecken Sie ein Stück Fahrradventilkern auf die Spitze des Stifts und die Länge der Stiftspitze beträgt etwa 0,5 mm. Dadurch hat die Spitze des Stifts nicht nur guten Kontakt mit dem Testpunkt, sondern verhindert auch effektiv ein Abrutschen, selbst wenn sie die benachbarten Punkte berührt, kommt es nicht zu einem Kurzschluss.
d. Wenn die gemessene Spannung eines Pins nicht dem Normalwert entspricht, sollte die Spannung des Pins basierend auf dem normalen Betrieb des ICs keinen signifikanten Einfluss auf die Spannung des anderen Pins haben und die entsprechenden Änderungen in der Analyse berücksichtigt werden, um den guten und den schlechten IC zu bestimmen.
e. Die IC-Pin-Spannung wird durch Peripheriekomponenten beeinflusst. Wenn die Peripheriekomponenten Leckagen, Kurzschlüsse, Unterbrechungen oder Wertänderungen aufweisen oder der Peripherieschaltkreis an ein Potentiometer mit variablem Widerstand angeschlossen ist und sich der Gleitarm des Potentiometers in einer anderen Position befindet, ändert sich die Pin-Spannung.
f. Wenn die IC-Pin-Spannung normal ist, wird im Allgemeinen davon ausgegangen, dass der IC normal ist. Wenn die IC-Teil-Pin-Spannung abnormal ist, sollte sie vom Normalwert der größten Stelle abweichen, um zu beginnen. Überprüfen Sie die Peripheriekomponenten auf Fehler. Wenn kein Fehler vorliegt, ist der IC wahrscheinlich beschädigt.
g. Bei dynamischen Empfangsgeräten, wie z. B. Fernsehgeräten, ist die IC-Pin-Spannung unterschiedlich, wenn kein Signal vorhanden ist. Wenn festgestellt wird, dass sich die Pin-Spannung nicht ändern sollte, sondern sich stattdessen stark ändert, die Signalgröße und die einstellbaren Komponenten an unterschiedlichen Positionen unverändert bleiben, kann davon ausgegangen werden, dass der IC beschädigt ist.
h. Bei Geräten mit mehreren Betriebsarten, wie z. B. Videorekordern, sind auch die IC-Pinspannungen in verschiedenen Betriebsarten unterschiedlich.
